LM2733

器件型号
基本信息
描述:LM2733开关稳压器是电流模式升压转换器,工作固定频率为1.6 MHz(X 选项)和600 kHz(Y选项)。使用SOT-23封装,通过内部1-A开关的最小功率损耗,以及使用小型电感器和电容器,可实现业界最高的功率密度。 40 V内部开关使这些解决方案非常适合升压至16 V或更高的电压。这些器件具有逻辑电平关断引脚,可用于降低静态电流并延长电池寿命。通过逐周期电流限制和热关断提供保护。内部补偿简化了设计并减少了元件数量。
器件类别:电压转换器
产品图片
产品结构框图
产品特性

+ 40V DMOS FET开关 + 1.6 MHz(“X”),0.6 MHz(“Y”)开关频率 + 低R DS(ON) DMOS FET + 内部补偿 + 低关断电流(<1μA) + 使用微型电容器和电感器 + 逐周期电流限制

主要参数

+ 5引脚SOT-23封装 + 宽输入电压2.7 V至14 V. + 切换电流高达1 A.

产品应用

+ 白光LED电流源 + PDA和掌上电脑 + 数码相机 + 便携式电话和游戏 + 本地升压调节器

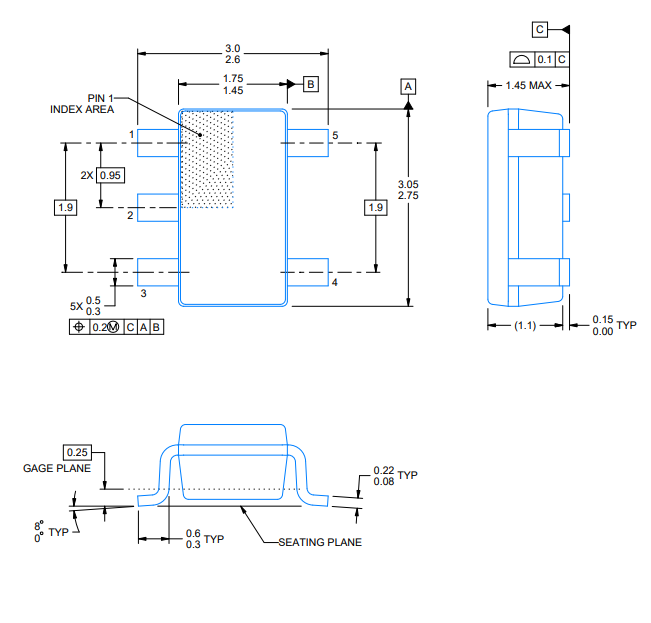

封装
资源链接
设计工具
设计参考
参考设计:采用 LM2733 的 9V 至 14V 输入、隔离式 +/- 15V/100mA 输出反激参考设计解决方案
参考设计简述:PMP10703.1 是一个隔离型双输出反激式解决方案,支持 9V 至 14V 输入电压以及 ±15V 输出电压来为放大器供电。由于 LM2733 和初级控制的微小尺寸,该参考设计的解决方案总尺寸非常小,能够给工业应用中的放大器供电。
设计特性

+ 隔离式双输出 + 微小尺寸解决方案 + 峰值电流模式控制 + 高效率 + 简便易用

成品图片
评估板信息
评估板型号:LM2733YEVAL
评估板图片
评估板介绍

+ LM2733Y 0.6MHz升压转换器,带40V内部FET开关 + 40V DMOS FET开关 + 0.6MHz开关频率 + 低R DS(ON)DMOS FET + 切换电流高达1A + 宽输入电压范围(2.7V-14V) + 5引脚SOT-23封装 + 低关断电流(<1μA) + 使用微型电容器和电感器 + 周期电流限制 + 内部补偿

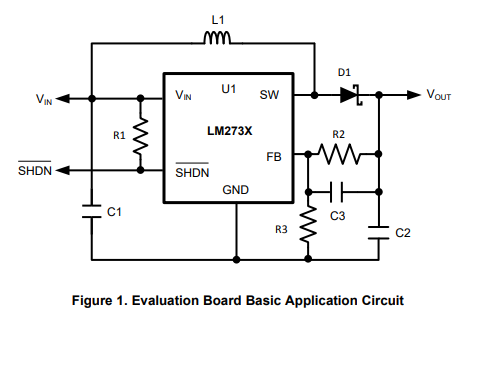

原理图
pcb板图
