LTC6908

 LTC6908
基本信息
描述:具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
器件类别:时钟与定时
产品图片
产品结构框图
产品特性

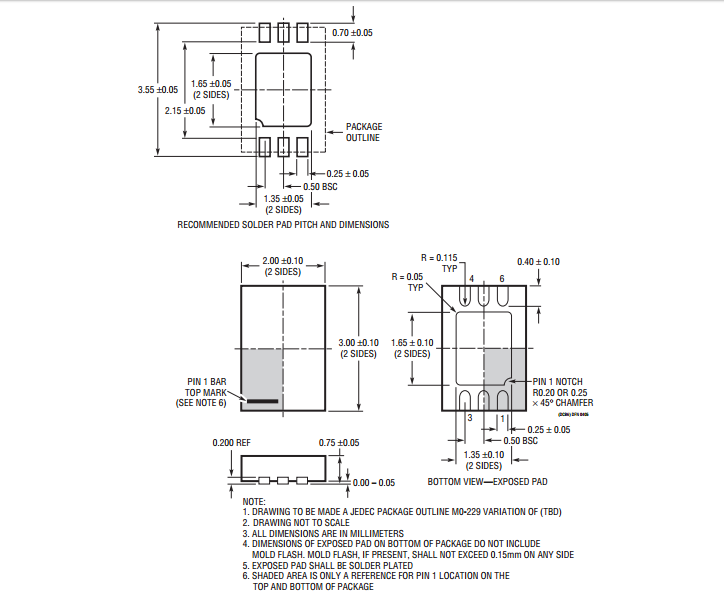

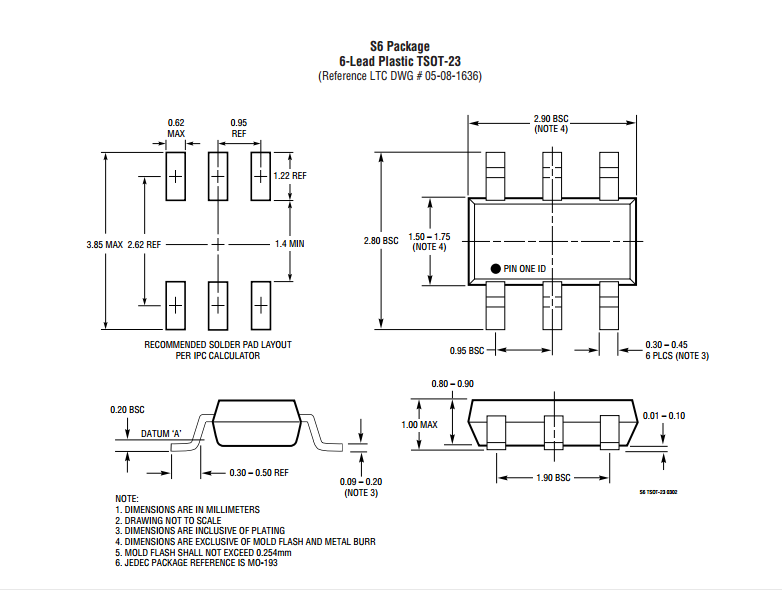

+ LTC6908-1:互补输出 (0°/180°) +LTC6908-2:正交输出 (0°/90°) +工作频率范围:50kHz至10MHz +一个外部电阻可设置频率 +用于改善EMC性能的可选扩频频率调制 +±10% 扩频 +电源电流:400µA(典型值,V+ = 5V,50kHz) +频率误差:≤1.5%(最大值,TA = 25°C,V+ = 3V) +温度稳定性:±40ppm/°C +快速启动时间:260µs(典型值,1MHz) +输出静音直至稳定 +采用2.7V至5.5V单电源供电 +提供薄型(1mm) ThinSOT和DFN (2mm × 3mm)封装

主要参数

+ 封装 +引脚 +温度范围 +包装数量 +报价 100-499 +报价 1000+ +RoHS

产品应用

+ 开关电源时钟参考 +便携式和电池供电设备 +精密可编程振荡器 +电荷泵驱动器

资源链接
文章
技术文章
其它技术交流渠道
公众号:电子工程专辑
设计工具
评估板信息
评估板型号:DC2073B-J

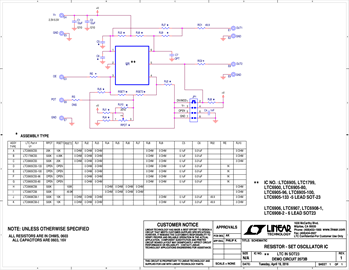

评估板图片
评估板介绍

DC2073B 演示板采用凌力尔特 (现隶属 ADI) 的 SOT23 封装硅振荡器。DC2073B 演示板可提供 11 不同的选项;DC2073B-A~DC2073B-K。这 11 种选项可用于评估电阻器设定的振荡器 IC 和固定频率 IC。

评估板信息
评估板型号:DC2073A-K

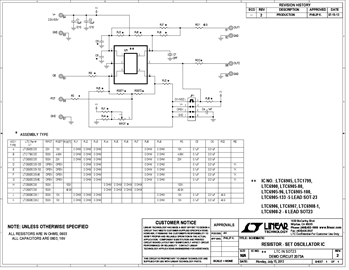

评估板图片
评估板介绍

DC2073A 演示板采用凌力尔特 (现隶属 ADI) 的 SOT23 封装硅振荡器。DC2073A 演示板可提供 11 种不同的选项;DC2073A-A~DC2073A-K。这 11 种选项可用于评估电阻器设定的振荡器 IC 和固定频率 IC。
