MCP41010

MCP41010
基本信息
描述
MCP41010是单通道8位数字电位器,具有10 kΩ端对端电阻值和SPI串行接口。
器件类别
混合信号数字电位器

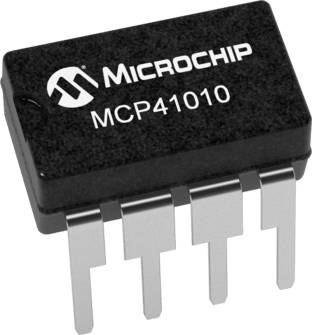

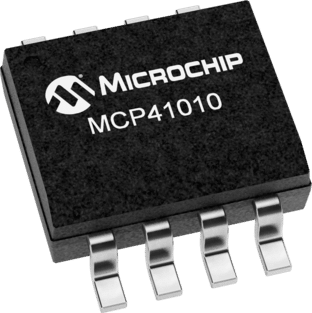

产品图片

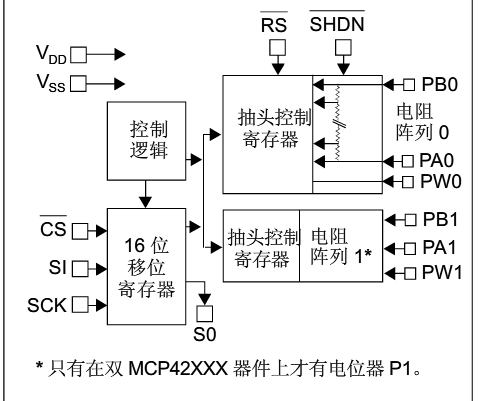

产品结构框图
产品特性

+ 单电阻网络 + 电位器或变阻器配置选项 + 电阻网络分辨率:8位 + RAB电阻的选择:10kΩ + 零刻度到全尺寸刮水器操作 + INLS: 1LSB(max) + 1LSB(max) + SPI兼容串行接口 + 待机电流:1uA(max) + 宽工作电压:2.7V至5.5V + 宽带(-3dB)操作:1兆赫(TYP) + 扩展温度范围:-40°C至125°C

主要参数

+ Temp. Range (°C):-40 to +125 + Number of Taps:256 + Resistance (ohms) K:10 + per Package:1 + INL (Max):1 + DNL (Max):1 + Interface:SPI

产品应用

+ 推荐用于汽车设计 + 止鼾器

封装

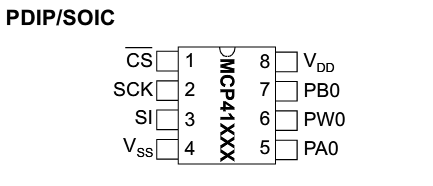

封装1:PDIP/SOIC

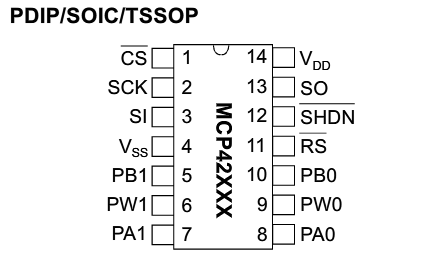

封装2:PDIP/SOIC/TSSOP
资源链接
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件

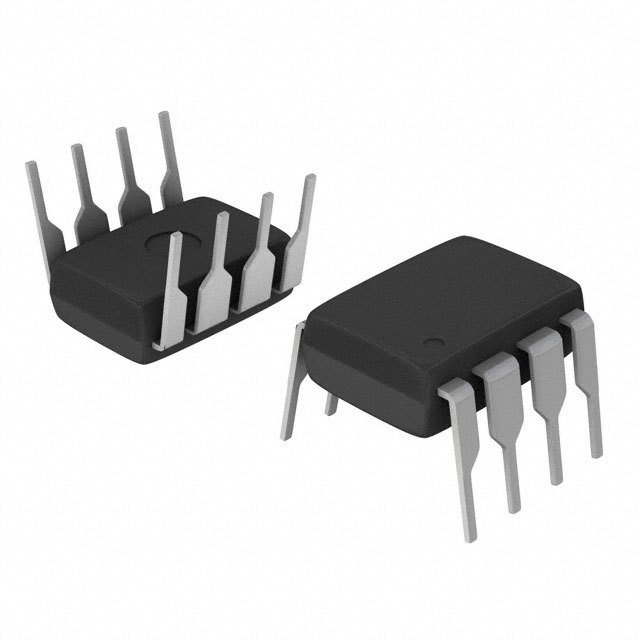

MCP41010-E/P
MCP41010系列单256位SPI 10 KOHM非挥发性数字盆PDIP-8

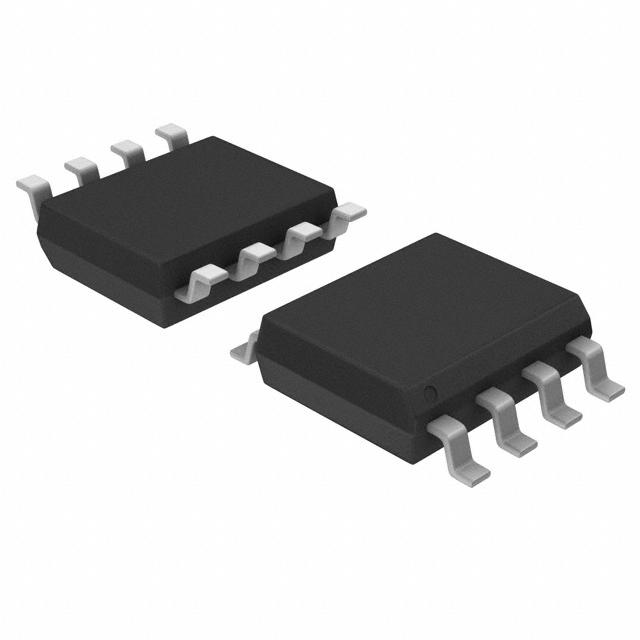

MCP41010-I/SN
MCP41010系列单256片SPI 10 KOHM非挥发性数字罐SOIC-8
MCP41010-E/SN
MCP41010系列单256片SPI 10 KOHM非挥发性数字罐SOIC-8
MCP41010-I/P
MCP41010系列单256片SPI 10 KOHM非挥发性数字罐-PDIP-8
评估板信息
评估板1
评估板型号:MCP4XXXDM DB
评估板图片
评估板介绍

MCP4XXX数字电位器子板允许系统设计者快速评估Microchip技术的MCP42XXX和MCP402X数字电位器的操作。MCP42XXX是双数字电位器设备,具有与它们的数字电位器设备相同的特性(MCP41XXX)。MCP402x器件是具有类似特性的非易失性器件。

系统要求

PICDEM演示板与28针女性头(如PICDEM HPC浏览器演示板或PICDEM FS USB演示板)

评估板2
评估板型号:PKSERIAL-SPI1

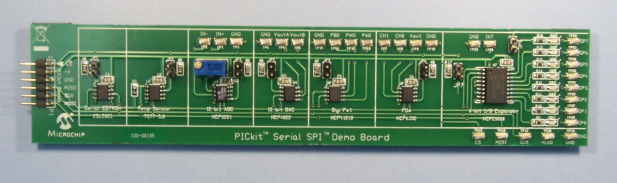

评估板图片
评估板介绍

皮卡特串行SPI演示板的设计是为了方便地连接到皮卡串行分析器(DV164122)。皮卡串行分析器为SPIIT串行SPI演示板提供SPI主模式串行通信和电源。演示板上的设备在SPI从属模式下运行,通过连接,可以很容易地连接到几乎任何演示或开发板。
