hx711

hx711
基本信息
描述
电子秤专用模拟/数字(A/D)转换器芯片
厂商
器件类别
模数转换器
产品图片
产品结构框图
产品特性

+ 两路可选择差分输入 + 片内低噪声可编程放大器,可选增益为 64 和 128 + 片内稳压电路可直接向外部传感器和芯片内 A/D 转换器提供电源 + 片内时钟振荡器无需任何外接器件,必要时 也可使用外接晶振或时钟 + 上电自动复位电路 + 简单的数字控制和串口通讯:所有控制由管 脚输入,芯片内寄存器无需编程 + 可选择 10Hz 或 80Hz 的输出数据速率 + 同步抑制 50Hz 和 60Hz 的电源干扰

主要参数

+ 耗电量(含稳压电源电路): 典型工作电流:< 1.7mA, 断电电流:< 1µA + 工作电压范围:2.6 ~ 5.5V + 工作温度范围:-20 ~ +85℃ + 16 管脚的 SOP-16 封装

产品应用

+ 高精度电子秤应用 + 基于物联网的智能冰箱

封装

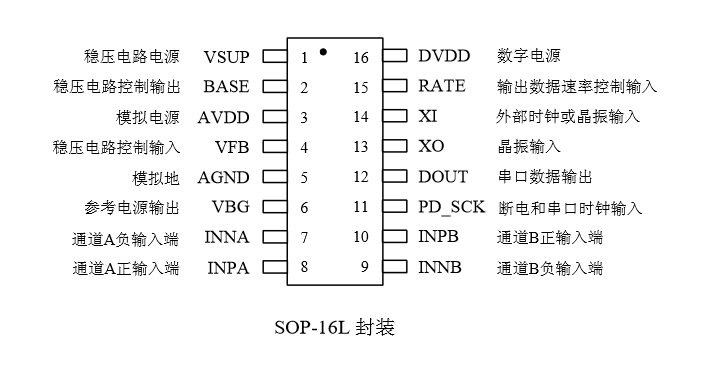

封装1:SOP-16L

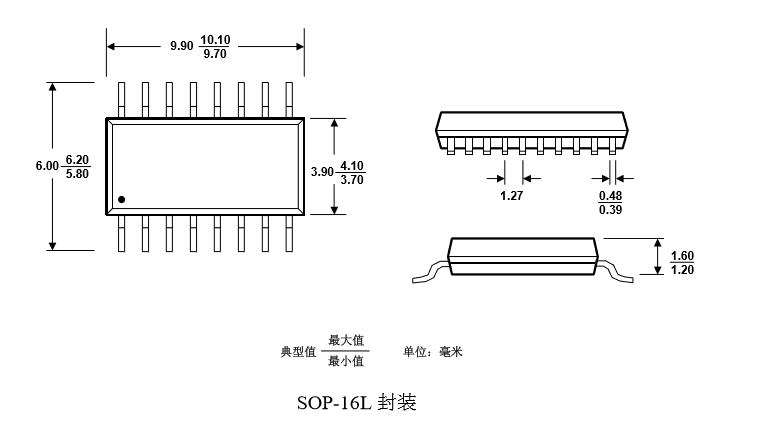

封装2:SOP-16L封装尺寸
设计工具
库/模型
CAD库文件

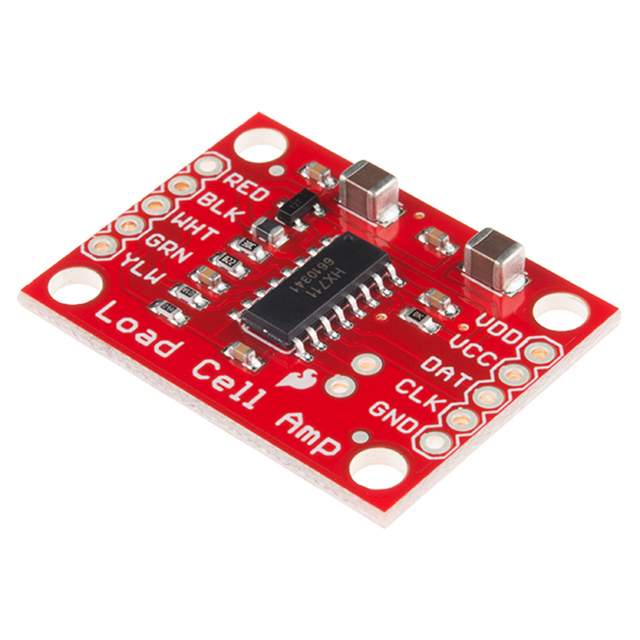

SEN-13879
Load Cell Amp Hx711

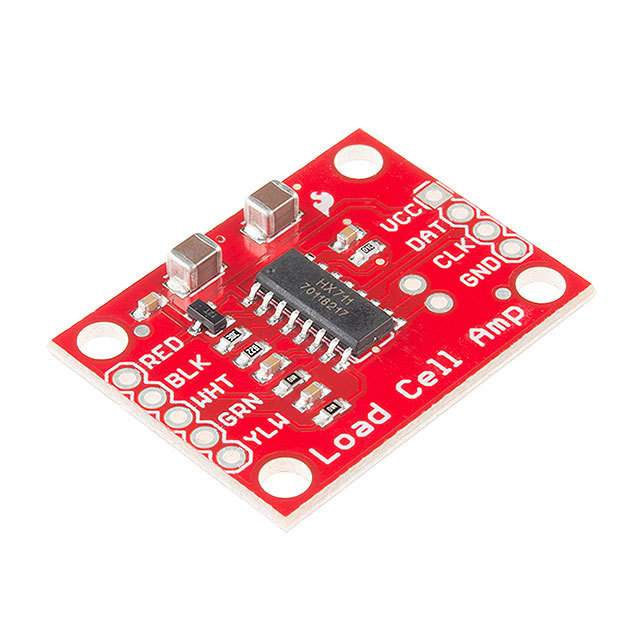

SEN-13230
Load Cell Amp Hx711 13230
设计参考
参考设计

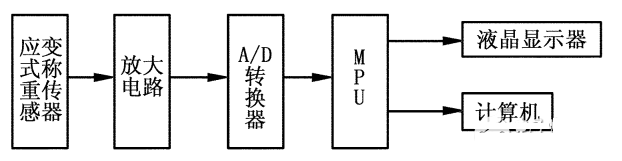

系统框图
硬件电路设计

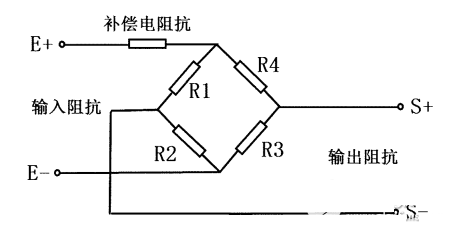

称重传感器

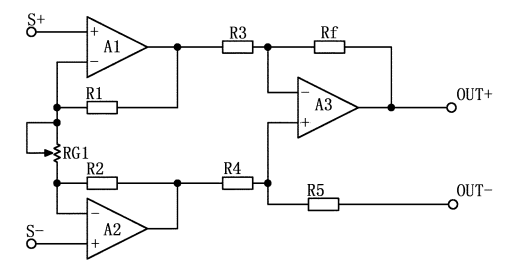

放大电路

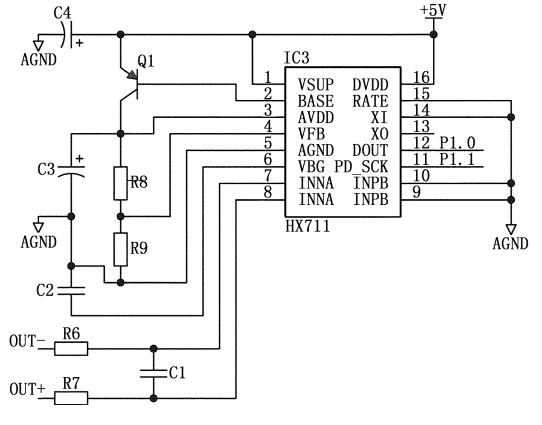

A/D转换电路

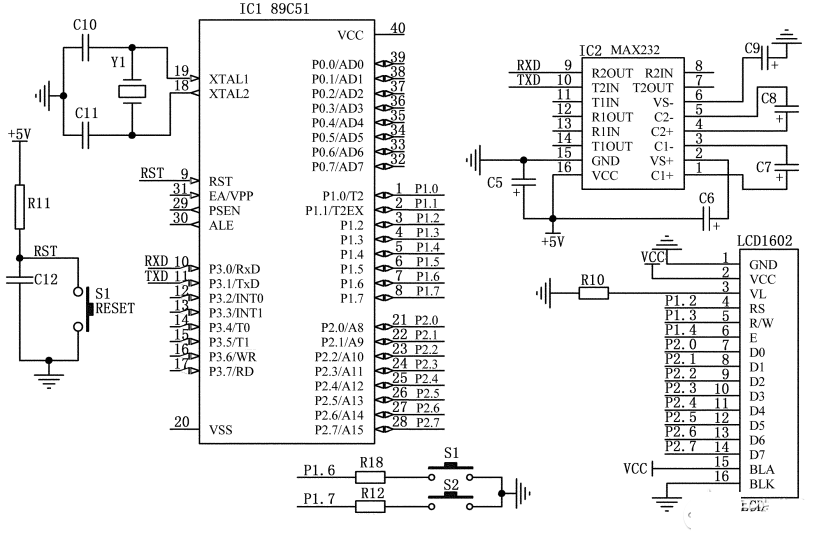

单片机及接口电路
软件设计

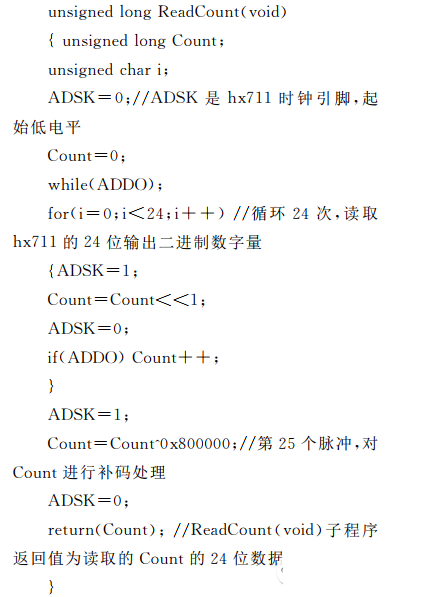

称重仪的程序主要包括主程序、A/D转换子程序、液晶显示子程序以及串口通讯子程序。其中A/D转换子程序尤为重要,选择不同的输入通道和增益,对应的程序也不同,选择A通道,增益为128的程序如下

软件程序
参考PCB板(单层)

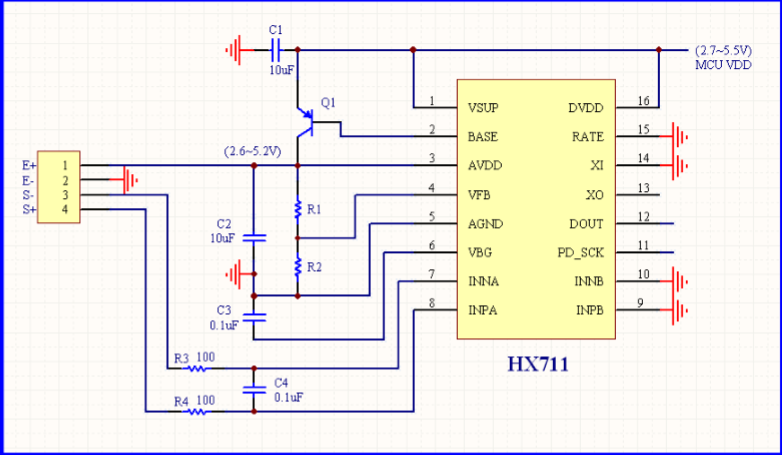

HX711 相关部分的 PCB 板参考设计线路图

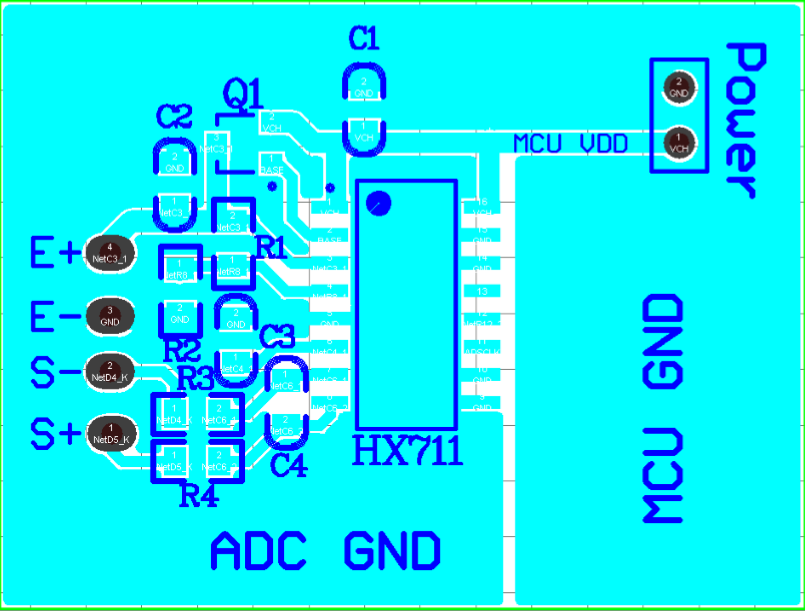

 HX711 相关部分的单层 PCB 板参考设计板图
