LMP92066

LMP92066
基本信息
描述
具有集成 EEPROM + 输出 ON/OFF 控制功能的 LMP92066 双路温控数模转换器 (DAC)
器件类别
数字模拟转换器

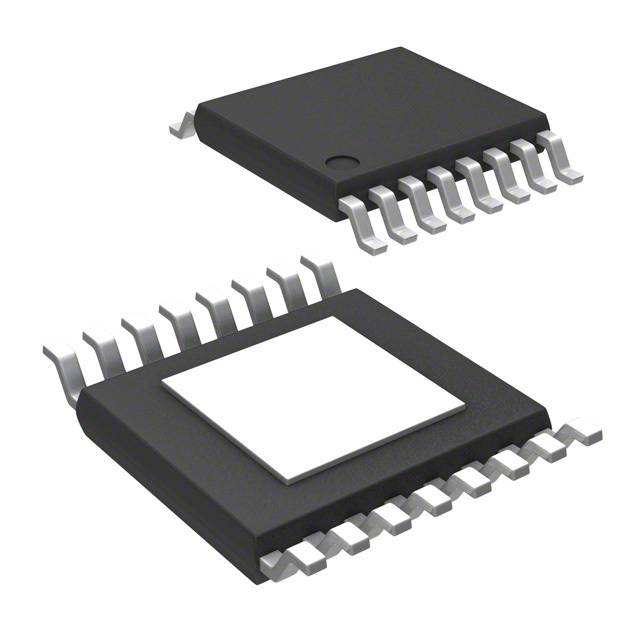

产品图片

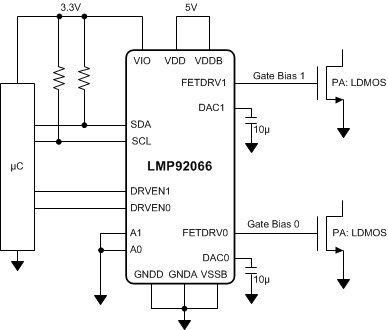

产品结构框图
产品特性

+ 内部 12 位温度传感器 + 精度(–40°C 至 120°C):±3.2°C(最大值) + 存储在 EEPROM 中的两个独立传输函数 + 双模拟输出 + 两个 12 位 DAC + 输出范围为 –5V 至 0V 或 0V 至 5V + 可耐受高达 10µF 的高容性负载 + 后置校准精度:±2.4mV(典型值) + 输出开/关控制切换时间为 50ns(典型值) + 切换时间为 50ns(典型值) + 导通电阻 (RDSON):5Ω(最大值) + I2C 接口:标准且快速 + 9 个可选从地址 + 超时功能 + VDD 电源电压 4.75V 至 5.25V + VIO 范围 1.65V 至 3.6V + 额定工作温度范围:–25°C 至 120°C + 工作温度范围:–40°C 至 125°C

主要参数

+ 分辨率(比特):12 + DAC体系结构:R-2R + DAC信道:2 + 输出范围 (mA/V):-5~5 + 设置时间(微秒):250 + Reference Type:Int + 操作温度范围:-40~125

产品应用

+ GaN 或 LDMOS PA 偏置控制器 + 传感器温度补偿 + 定时电路温度补偿

资源链接
设计工具
库/模型
CAD库文件
LMP92066PWP
Dual, Temperature Controlled DAC w/ Integrated EEP OM + Output ON/OFF Control 16-HTSSOP -40 to 125
LMP92066PWPR
Dual, Temperature Controlled DAC w/ Integrated EEPROM + Output ON/OFF Control 16-HTSSOP -40 to 125
LMP92066EVM
LMP92066 Data Conversion Misc Evaluation Board
评估板信息
评估板型号
LMP92066EVM

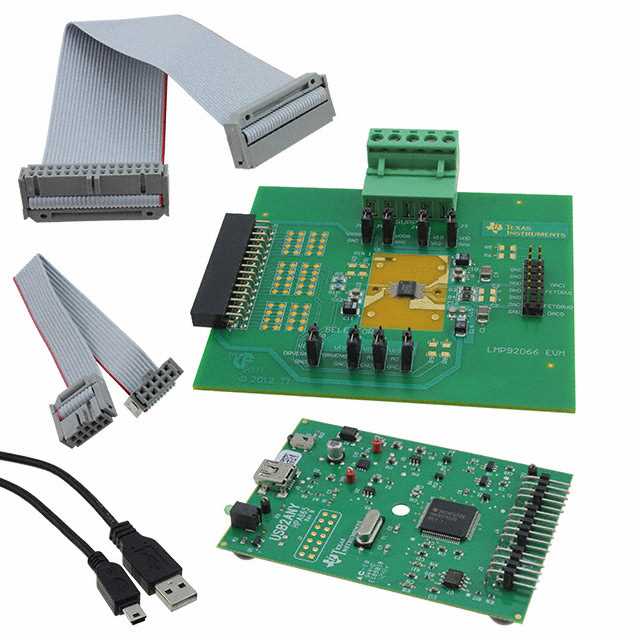

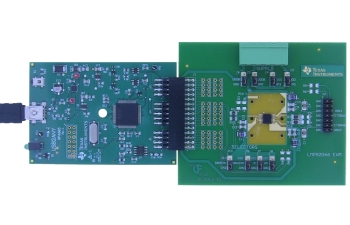

评估板图片
评估板介绍

LMP92066EVM 用于快速评估带有集成 EEPROM 和输出开/关控制的 LMP92066 双温控 DAC 的功能。

评估板特性

+ 为方便使用,此 EVM 由主机 PC 的 USB 端口供电。 + 全面控制 LMP92066 功能,包括 EEPROM 编程。 + 可用户编程和验证用户创建的 Look-Up-Table 值。 + 方便扩展测试的数据记录。 + 可使用 GUI 来控制目标系统中的 LMP92066
