LTM8048

器件型号
基本信息
描述:LTM8048 是一款具 LDO 后置稳压器的3.1VIN 至 32VIN隔离型反激式 μModule DC/DC 转换器。
器件类别:电源转换器
产品图片
产品结构框图
产品特性

LTM8048 具有一个 725VDC 的额定隔离电压。封装中内置了开关控制器、功率开关、变压器以及所有的支持组件。LTM8048 可以在 3.1V 至 32V 的输入电压范围内运作,支持 2.5V 至 13V 的输出电压范围 (由单个电阻器来设定)。另外,还集成了一个线性后置稳压器,其输出电压可调范围为 1.2V 至 12V (由单个电阻器来设定)。仅需采用输出、输入和旁路电容器便可实现完整的设计。 + 完整的开关模式电源 + 电流模式控制 + 可编程软起动 + 可由用户配置的欠压闭锁 + 符合 SnPb 或 RoHS 标准的涂层

主要参数

+ 725VDC 隔离 + 宽输入电压范围:3.1V 至 32V + VOUT1 输出: 高达 440mA (VOUT1 = 2.5V,24VIN);2.5V 至 13V 输出范围 + VOUT2 低噪声线性后置稳压器: 高达 300mA;1.2V 至 12V 输出范围

产品应用

+ 电源DC/DC转换

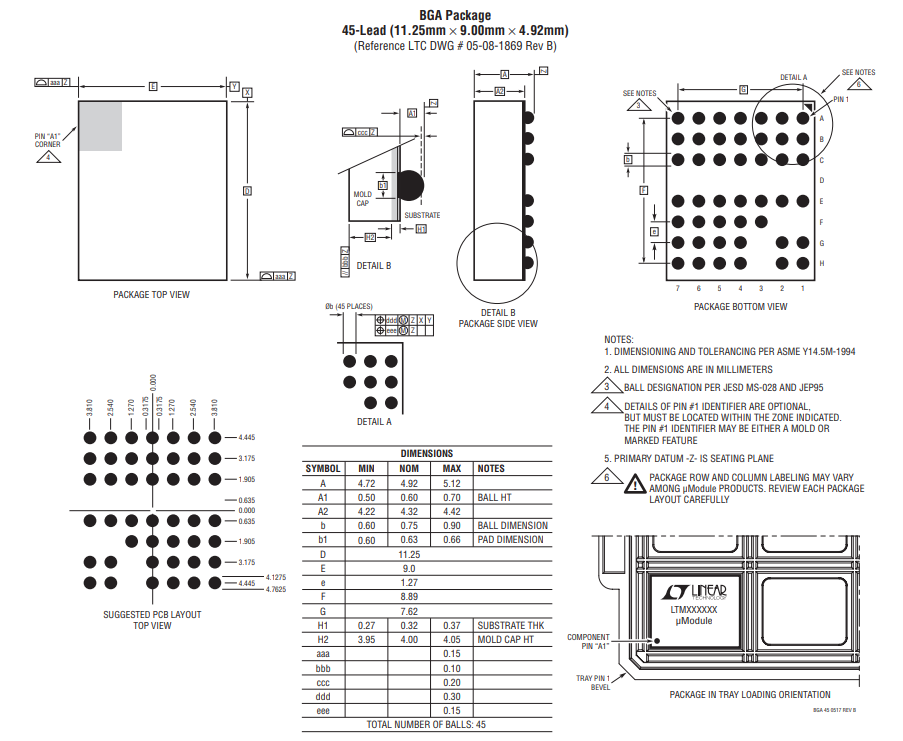

封装
资源链接
应用说明
文章
技术文章
其它技术交流渠道
设计工具
评估板信息
评估板型号:DC1560A
评估板图片
评估板介绍

+ 1560演示电路是一个隔离型反激式μModule直流/直流转换器与LDO后置稳压器构成LTM8048。演示电路设计为6V反激输出和5V后稳压器输出,从4.5V到30V的输入。6V反激输出的典型电流能力随输入电压的变化而变化,从VIN = 4.5V时的约110mA到VIN = 30V时的约370mA。该电路提供725VDC隔离。

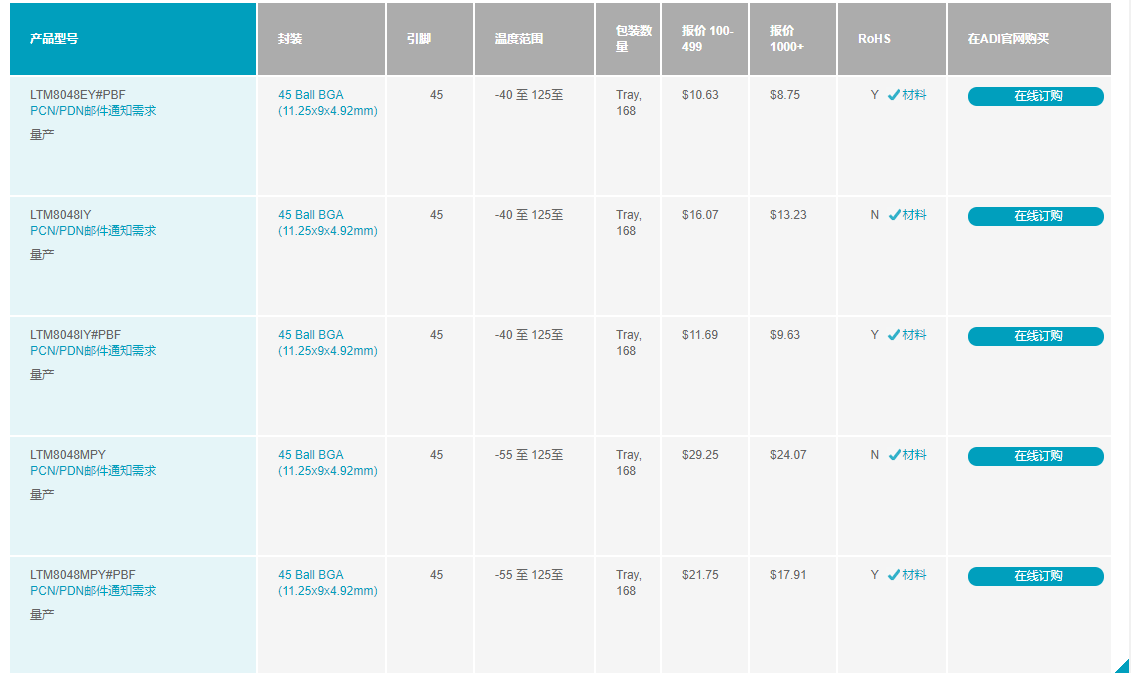

购买渠道
