MAX5441

器件型号
基本信息
描述:MAX5441-MAX5444是采用微型μMAX封装的串行输入,电压输出,16位数模转换器(DAC),比8引脚SO中的同类DAC小50%。采用+ 5V(MAX5441 / MAX5442)单电源供电。在整个温度范围内提供16位性能(±2 LSB INL和±1 LSB DNL),无需任何调整。无缓冲DAC输出可实现120μA的低电源电流和2 LSB的低失调误差
器件类别:数模转换器
产品图片
产品结构框图
产品特性

+ DAC输出范围为0至V REF。对于双极性操作,MAX5442 / MAX5444提供匹配的标定电阻,用于外部精密运算放大器(如MAX400),产生±V REF输出摆幅。 + 异步低电平有效CLR + 直接光耦合器接口的施密特触发器输入 + 无缓冲电压输出直接驱动60kΩ负载 + 无需调整即可实现完整的16位性能 + 上电复位电路将DAC输出清零至代码0(MAX5441 / MAX5443)或代码32768(MAX5442 / MAX5444)

主要参数

+ 超小型3mm x 5mm 8引脚μMAX封装 + 低120μA电源电流 + 快速1μs稳定时间 + 25MHz SPI / QSPI / MICROWIRE兼容串行接口 + 工作温度:-40到85°C

产品应用

+ 自动测试设备(ATE) + 数据采集 + 高分辨率偏移和增益调整 + 工业过程控制

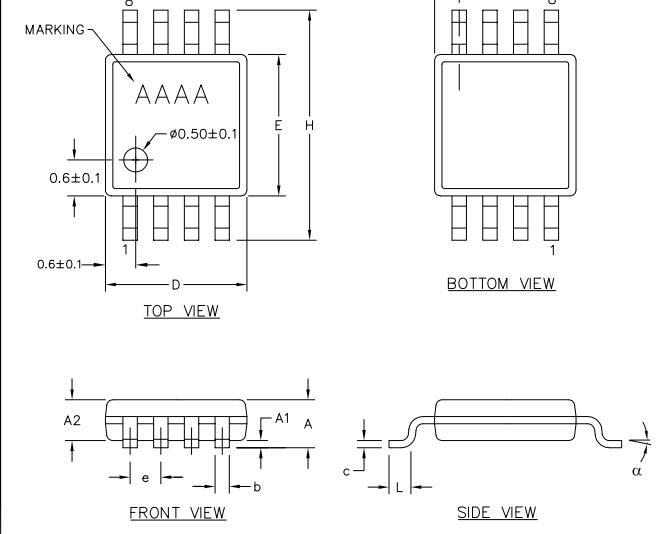

封装
资源链接
设计工具
评估板信息
评估板型号:MAX544XEVKIT
评估板图片
评估板介绍

+ MAX544X评估板(EV kit)提供经过验证的设计,用于评估MAX5441-MAX5442串行输入,电压输出,16位数模转换器(DAC)。评估板还包括WindowsXP®,WindowsVista®和Windows®7兼容软件,提供简单的图形用户界面(GUI),用于演示这些设备的功能。 + DAC由板载MAXQ®微控制器控制,该微控制器提供两个独立的SPI控制接口。 + 评估板提供板载+ 2.5V和+ 4.096V高精度电压基准(MAX6126)。评估板还提供精密双极和超精密单极运算放大器,分别为MAX9632(单通道)和MAX44251(双通道)。 + 评估板配有+ 5V MAX5441AEUA +和+ 5V MAX5442AEUB +; 但是,它也可以用于评估同一系列中的其他部件。
