FT245R

FT245R
基本信息
描述

FT245R是FTDI系列USB FIFO接口集成电路器件的最新设备。 FT245R是USB到并行FIFO接口,具有新的FTDIChip-ID™安全加密狗功能。 此外,还提供异步和同步位爆炸接口模式。

器件类别:USB FIFO接口集成电路器件
产品图片

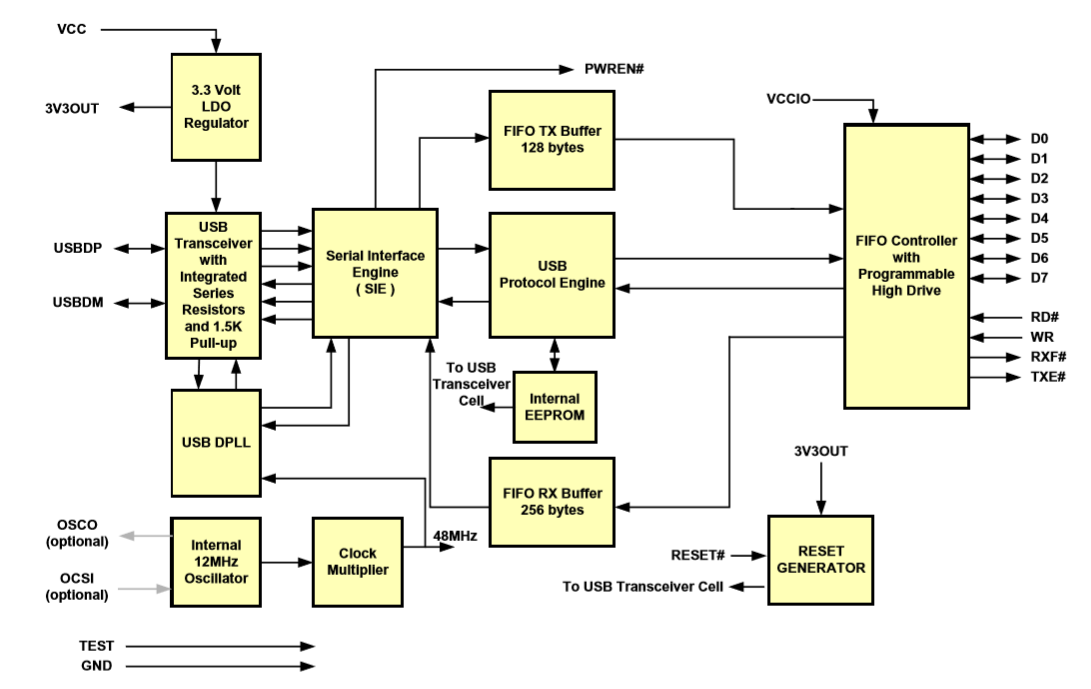

产品结构框图
产品特性

+ 单芯片USB并行FIFO双向数据传输接口。 + 芯片上处理整个USB协议。 没有需要USB特定的固件编程。 + 完全集成的1024位EEPROM存储设备描述符和FIFO I / O配置。 + 完全集成的USB端接电阻。 + 完全集成的时钟生成,没有需要外部晶体。 + 数据传输速率高达1Mbyte /秒。 + 128字节接收缓冲区和256字节发送缓冲利用缓冲平滑技术 + 允许高数据吞吐量。 + FTDI的免版税虚拟通信端口(VCP)和直接(D2XX)驱动程序消除了USB驱动程序开发的要求大多数情况下。 + 独特的USB FTDIChip-ID™功能。 + 可配置的FIFO接口I / O引脚。 + 同步和异步位爆炸界面选项。 + 提供的设备预编程有唯一的USB序列号。 + 支持总线供电,自供电和高功率总线供电的USB配置。 + 用于USB I / O的集成+ 3.3V电平转换器。 + FIFO接口上的集成电平转换器连接到两者之间运行的外部逻辑+ 1.8V和+ 5V。 + 真正的5V / 3.3V / 2.8V / 1.8V CMOS驱动输出和TTL输入。 + 可配置的I / O引脚输出驱动强度。 + 集成的上电复位电路。 + 完全集成的AVCC电源滤波 - 无需外部需要过滤。 + + 3.3V(使用外部振荡器)至+ 5.25V(使用内部振荡器)单电源操作。 + 低操作和USB挂起电流。 + 低USB带宽消耗。 + UHCI/ OHCI / EHCI主机控制器兼容。 + USB2.0全速兼容。 + -40°C至85°C扩展工作温度范围。 + 采用紧凑型无铅28引脚SSOP和QFN-32个封装(符合RoHS标准)。

主要参数

+ 兼容性 + 波特率 + 传输特性 + 数据传输速率 + 工作电压范围 + 供电方式 + 双向数据传输接口 + 工作温度范围 + 高数据吞吐量

产品应用

+ Upgrading Legacy Peripherals to USB + Cellular and Cordless Phone USB data transfer cables and interfaces + Interfacing MCU / PLD / FPGA based designs to USB + USB Audio and Low Bandwidth Video data transfer + PDA to USB data transfer + USB Smart Card Readers + USB Instrumentation + USB Industrial Control + USB MP3 Player Interface + USB FLASH Card Reader / Writers + Set Top Box PC - USB interface + USB Digital Camera Interface + USB Hardware Modems + USB Wireless Modems + USB Bar Code Readers + USB Software / Hardware Encryption Dongles+

封装

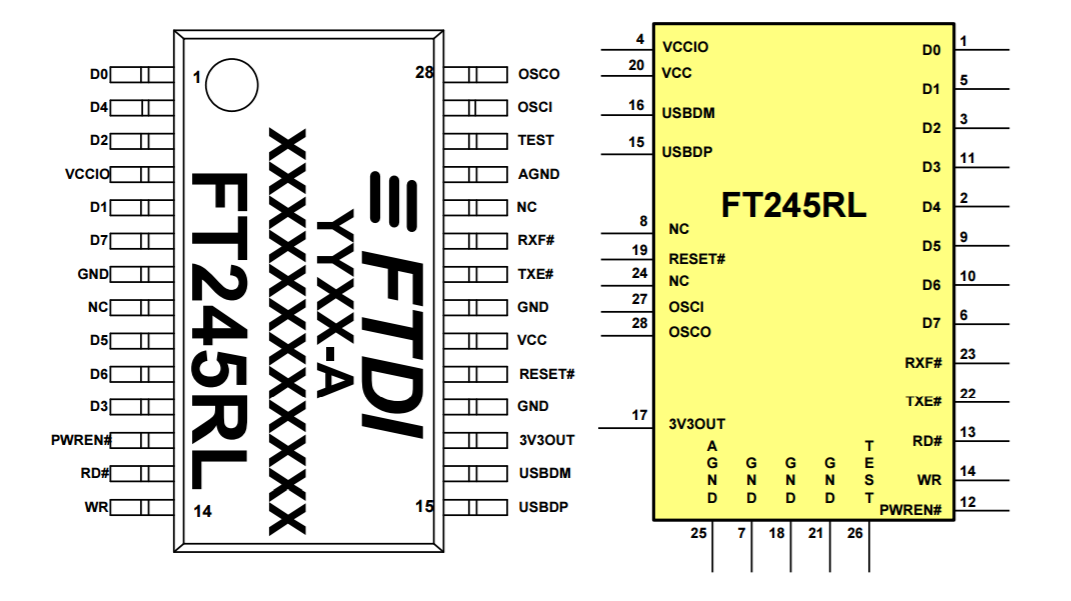

封装1:28-LD SSOP Package

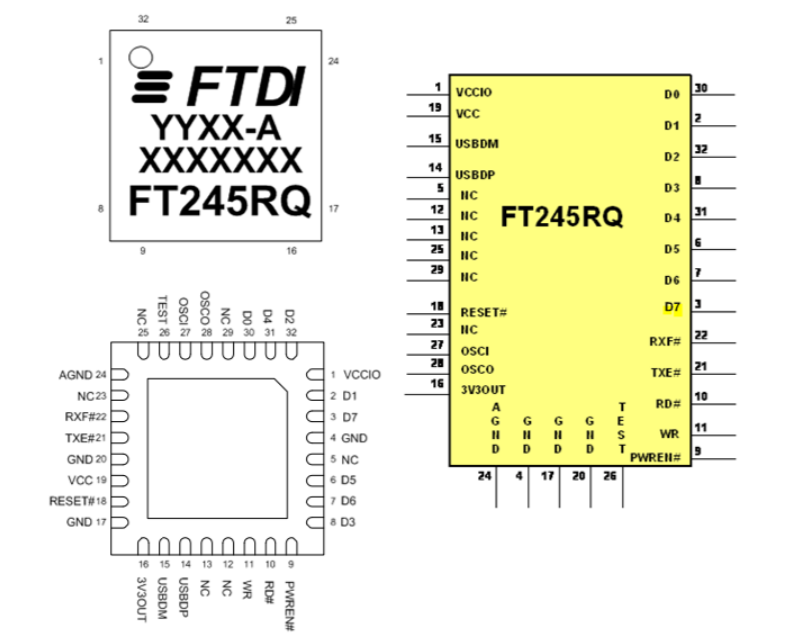

封装2:QFN-32 Package
设计工具
库/模型
CAD库文件
Ultralibrian库文件
MiniDIP USB/RS245 (FT245R) Evaluation Kit
USB Full Speed to Parallel FIFO IC, Includes Oscillator and EEPROM - QFN-32
USB Full Speed to Parallel FIFO IC, Includes Oscillator and EEPROM - SSOP-28
SnapEDA库文件
设计参考
参考设计简述

据世界卫生组织的数据,心血管病已经成为造成全球人口死亡的主要因素。由于心电图检查在诊断此病上具有准确可靠、方法简便、对病人无损害等特点,在临床上被广泛应用。然而目前普遍采用的基于PC机平台的心电图机,虽功能全面,但体积庞大、成本较高。而市场上便携式心电图机大多采用低档单片机实现,无操作系统,处理能力弱,功能简单,只能进行心电信号的采集、显示与简单的数据处理,人机界面不友好。随着大规模的专用集成电路和计算机芯片的发展,基于32 bit微处理器的嵌入式系统以低成本、较高的性能和可靠性等诸多优势,应用日益广泛。基于这种现状,本文提出了一款高性能、多功能的便携式心电图机,采用 AU1250处理器与Windows CE操作系统,全面提升了产品的处理能力,并使用具有触摸功能的大型LCD显示屏,能同步整体显示十二导联同一心动周期的波形,让医生可以更加准确地作出判断,从而提高了准确率。该机并能对心电波形数据进行测量分析、存储、回放、编辑、打印等。

系统框图
