第5节 - 输出信号幅度的调整
要求
幅度可调范围 - dB
直流偏移
可以调整幅度的几个环节

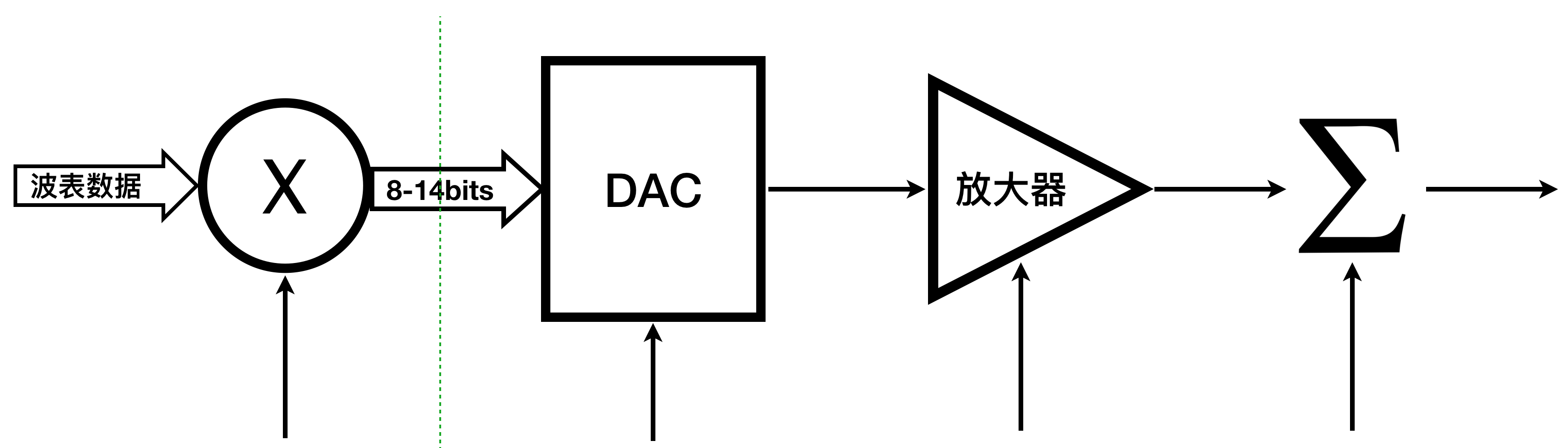

幅度的调整
可变增益放大器 - VCA
dB/V线性
改变DAC的参考电流 - 4x ～ 10x
高分辨率DAC + 数字处理方式
直流偏移的调整
宽带运算放大器
直流电压生成
PWM + RC
串行DAC
几款口袋仪器的指标
ADI的M2k & Digilent的AD2
采用12bit 高速DAC - AD9963
幅度可调范围：+/-5mV ～ +/-5V
直流偏移范围：-5V ～ +5V
采用的方案
DAC的基准电流：1mA ～4mA
Digilent的AD2

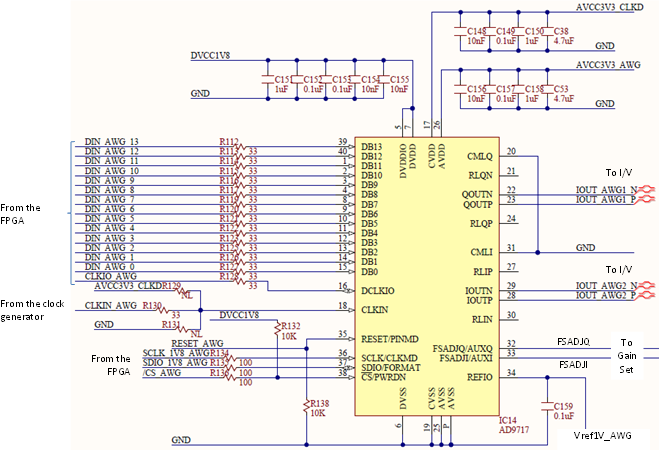

采用14bit的高速DAC - AD9717
幅度可调范围：～ +/-5V
直流偏移范围：-5V ～ +5V
采用的方案
DAC的基准电流1mA ～4mA

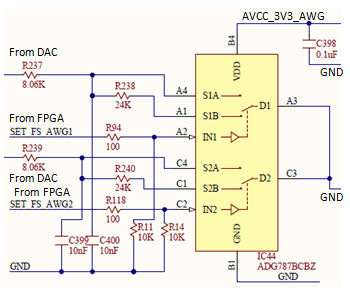

开关切换电路

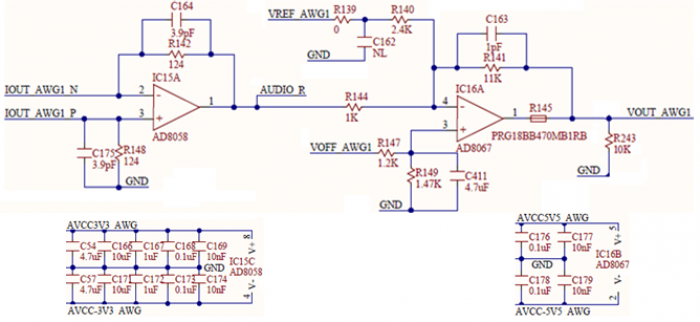

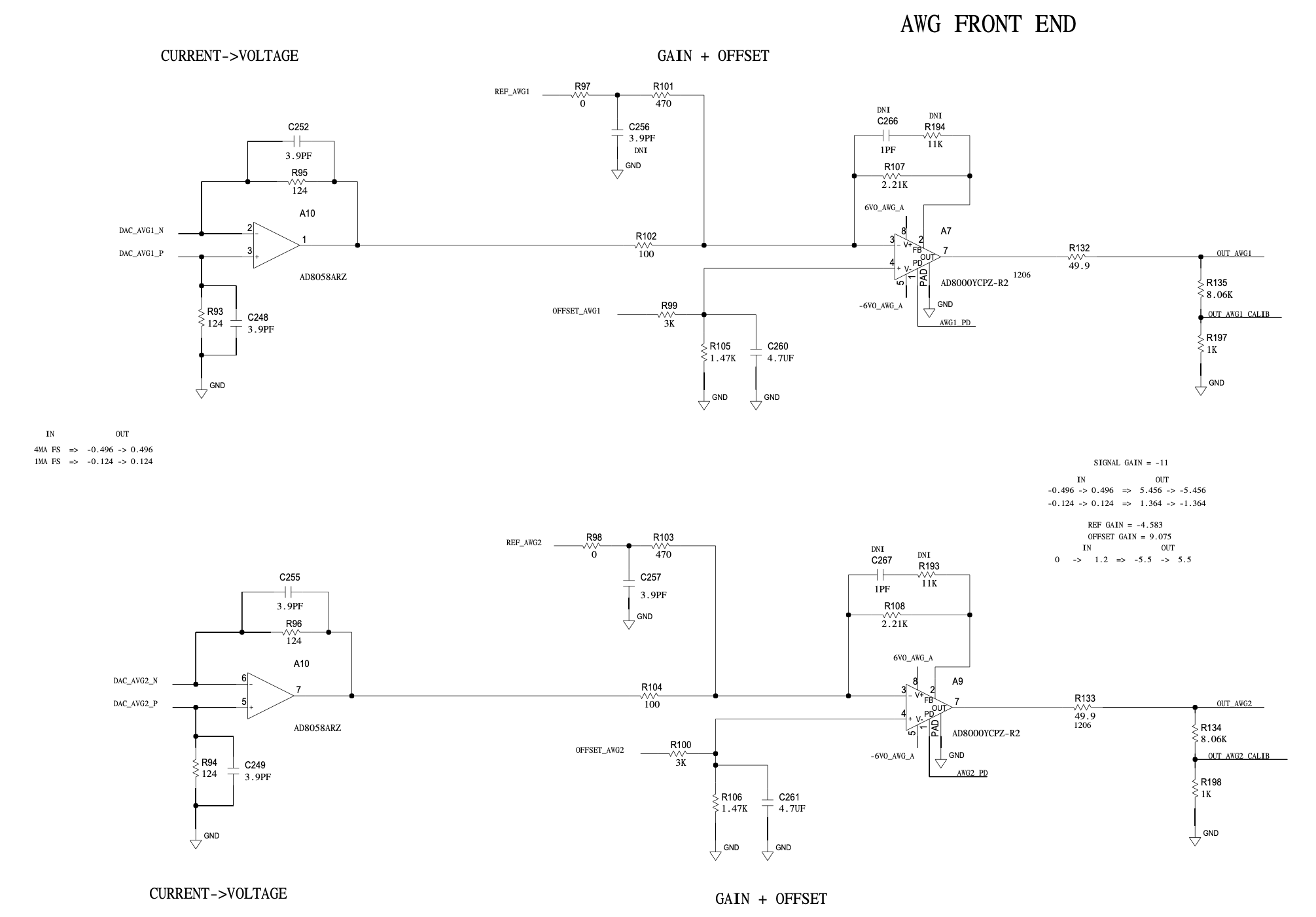

运放部分电路
Digilent的OpenScope

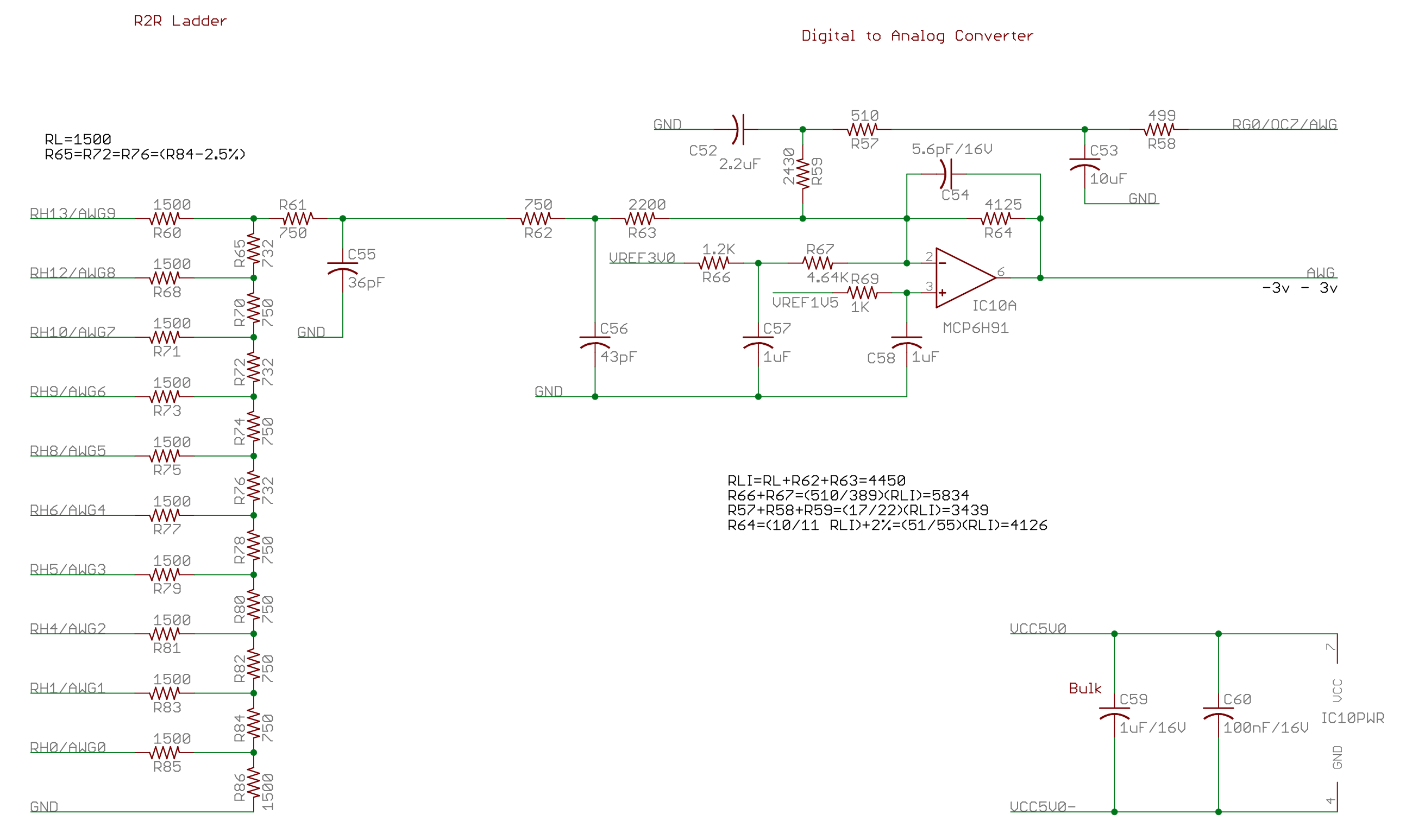

采用10bit R-2R DAC
幅度可调范围：+/-50mV ～ +/-1.5V
直流偏移范围：-1.5V ～ +1.5V
采用的方案
Tek的混合域示波器的AWG
20mVpp ～ 5Vpp

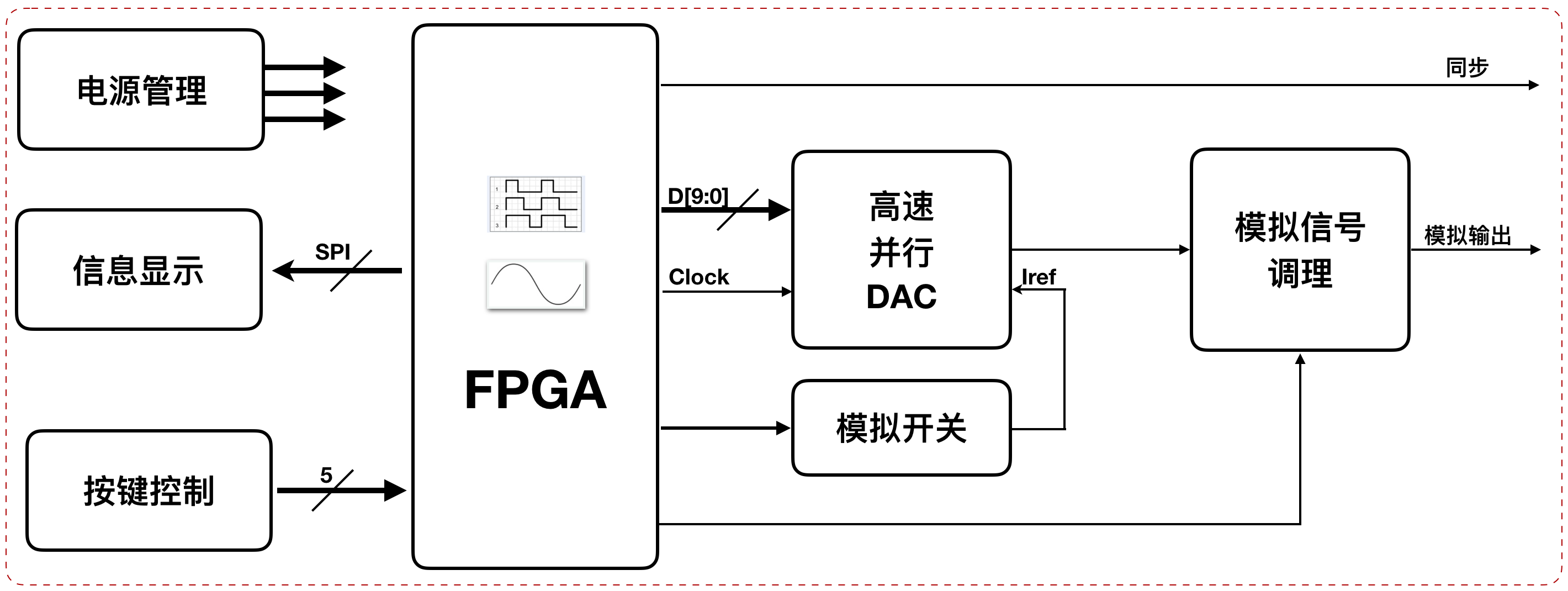

系统设计
拓扑结构
成本考虑
DAC的位数
供电电压
