智能高边驱动器(PROFET™)
基本信息
描述:PROFET™智能高边开关由DMOS功率晶体管和CMOS逻辑电路组成,可实现完整的内置保护。
厂商:英飞凌
器件类别:智能功率开关
产品特性
产品应用
汽车应用
工业应用
应用
封装
子类别
描述:功率 PROFET™ 是超低电阻保护高边开关(1.0Ω 至 2.5Ω)的基准系列,具有集成保护功能和诊断功能,适用于汽车和 12V 工业市场。 此装置专为驱动 25 至 40A DC 的大电流负载而设计,可在许多应用中替代大电流继电器和熔断器,诸如配电和加热。 对开关周期要求非常高的应用与日俱增,功率 PROFET™ 开关是这类应用的理想驱动解决方案。
关键特性
核心优势
应用
功能框图
应用示意图
应用手册
应用文档
评估板
评估板型号: BTS50010-1TAD (RDS(ON) 1.0mΩ)
评估板图片
评估板介绍
文件
产品描述
立即开始
用户手册
PCB设计数据
软件
视频
评估板型号: BTS50015-1TAD(RDS(ON)1.5mΩ)
评估板图片
评估板介绍
特征描述
优势
潜在应用
文件
产品描述
立即开始
用户手册
PCB设计数据
软件
视频
仿真工具

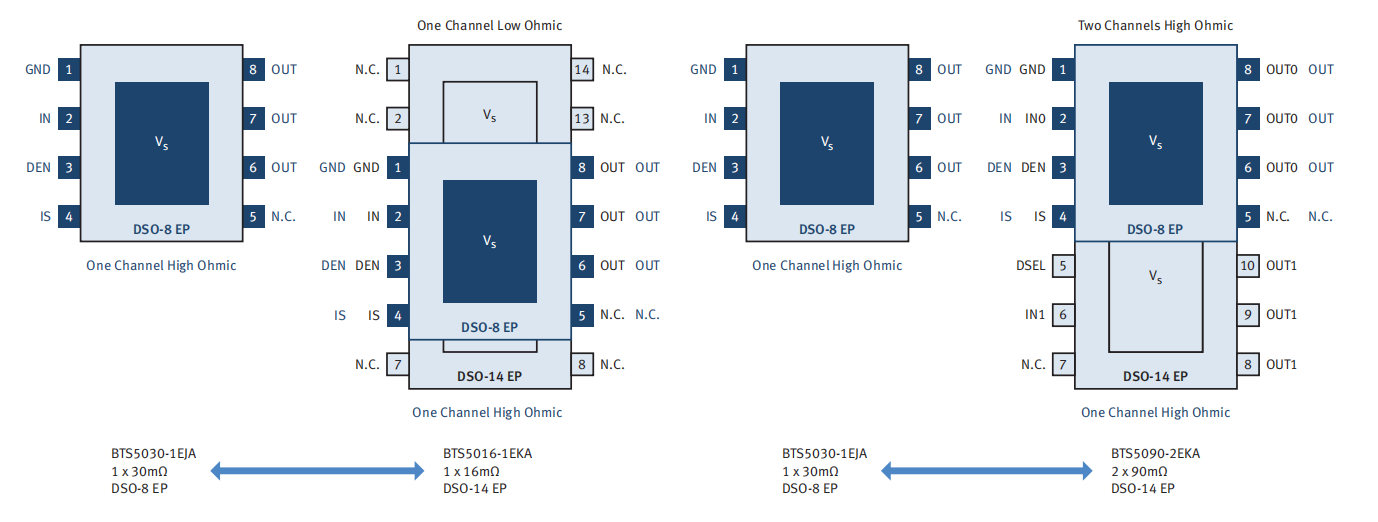

描述:PROFET™+ 12V 系列单通道、双通道和 4 通道保护高边电源开关(180mΩ 至 20mΩ)安装在 PG-DSO-8 和 PG-DSO-14 外露焊盘封装中,可提供最先进的诊断和保护功能。其短路稳健性高,开关负载能力强,成为市场的标杆!
基本特性
优势
产品手册
产品选型手册
数据手册
应用手册
应用文档
评估板
评估板型号: BTS5200-1ENA
评估板介绍
评估板图片
特征描述
优势
潜在应用
技术文件
评估板型号:PROPHET TM + 系列中的所有器件
评估板介绍
评估板图片
特征描述
技术文件
仿真工具
视频
描述:英飞凌全新引脚兼容单通道和双通道 24V 高边开关 PROFET™+ 24V 系列采用 PG-DSO-14 和 PG-DSO-8 封装,提供嵌入式诊断和保护功能。每个功率晶体管均采用带有电荷泵的N沟道垂直功率MOSFET制成。 装置专门设计驱动电阻、电容以及电感负载(例如,卡车灯泡、汽车灯泡、阀、电机、继电器、电容器,发光二极管)。 电流检测精度 (kILIS) 极高,甚至能够诊断细小的负载变化。短路稳健性高,达到市场基准。
应用
诊断功能
保护功能
文件
产品手册
产品选型手册
产品描述
数据手册
应用手册
应用文档
视频
评估板
评估板型号: BTT6030-2ERA 和 BTT6020-1ERA
评估板介绍
评估板图片
特征描述
优势
潜在应用
描述:采用 PG-TSDSO-14 裸露焊盘封装、最新 PROFET™+2 系列产品受保护高侧功率开关(8mΩ至200 mΩ),具备最先进的诊断和保护特性。该款系列产品的物理尺寸和外形在市场上首屈一指,同时 R DS(ON)达到最低水平 (2x8mΩ),采用引脚间距为 0.65mm 的最小尺寸的封装 (PG-TSDSO-14)。全系列产品符合市场上最难的反向电池要求,是市场上首款单芯片上载有 ReverSave™ 的产品!该系列产品除电流消耗更低、电流感测精度 (k ILIS),达到最高水平外,还树立起动电压下限的基准,在不影响 EMC 的情况下提高开关/转化率,能效表现出色。
基本特性
优势
文件
产品描述
应用手册
产品简报
应用文档
评估板
BTS7200-4EPA DAUGH BRD
评估板型号:PROFET+2 12V BTS7200-4EPA
评估板介绍
评估板图片
特征描述
优势
潜在应用
文件
用户手册
产品简报
仿真工具
描述:PROFET™ 智能电源开关由 DMOS 功率晶体管和 CMOS 逻辑电路组成,可实现完整内置保护。经典 PROFET™ 系列(保护型 FET)结合多种保护开关和不同级别的智能功能,例如,诊断(状态或电流检测)和保护功能。如果出现故障,状态功能可诊断过热或开路负载。PROFET™ 诊断功能还可为用户提供有关开关和负载的精确信息。通过消除对附加分立电路和组件需要,诊断反馈和负载电流检测可将风险降至最低。PROFET™ 拥有多种智能功能,是各种汽车 (12v)、卡车和农业 (24v) 以及工业应用的理想选择。
特性
应用实例
应用范围
负载
文件
产品选型手册
应用手册
应用文档
评估板
综述:该板可作为通用子板用于估计 Classic PROFET™ 器件。请注意在评估板上,默认未安装 Classic PROFET™ 器件。该产品针对两种常用封装 SOT223 和 DSO8 Classic PROFET™ 设计。
应用文档
仿真工具
应用实例
 ABS 系统
汽油喷射
综述
成熟的高边开关工业 PROFET™ 产品旨在满足各种工业应用需求,包括所有类型的电阻、电感和电容负载。由于其突出的能量稳健性,所以非常适合于切换甚至更高的电感负载和驱动继电器。其主要应用领域包括高电压环境(VBAT 高达 58v)、高速 PWM 应用(高达 1 kHz),且最显著的能力是可平滑地切换较高电感。工业 PROFET™ 可用于驱动任何类型的传感器单元、指示器、显示器、LED、继电器、阀门和磁性致动器,或替代机电继电器、熔断器和分立电路。工业 PROFET™ 也非常适合长布线应用或任何其他类型电感负载或空间受限应用。
文件
产品手册
产品描述
数据手册
评估板
评估板型号
评估板综述:ITS4040D演示板可用于轻松地评估2-channel 工业PROFET™ITS4040D。演示板完全配备外围组件和连接器一边ITS4040D对应。
评估板图片
用户手册
