NE555

NE555
基本信息
描述:单精度定时器

NE555是精密定时电路,能够产生精确的时间延迟或振荡。在延时或单稳态工作模式下,定时间隔由单个外部电阻和电容网控制。在a稳定工作模式下,频率和占空比可以通过两个外部电阻和一个外部电容独立控制。

器件类别:定时器/放大器
产品图片
产品结构框图
产品特性

+ 从微秒到小时的计时。 + 稳态或单稳态操作。 + 可调占空比。 + TTL兼容输出可以接收或源极高达200 mA. + 除非另有说明,否则在符合mil-prf-38535的产品上,所有参数都要进行测试。在所有其他产品上,生产过程不一定包括所有参数的测试。 + 指定操作5 V至15 V电源。

主要参数

+ 计时单位 + 占空比 + 输出电流 + 工作电压 + 兼容性

产品应用

+ Fingerprint Biometrics + Iris Biometrics + RFID Reader

封装
封装1:.D, P, PS, OR PW PACKAGE

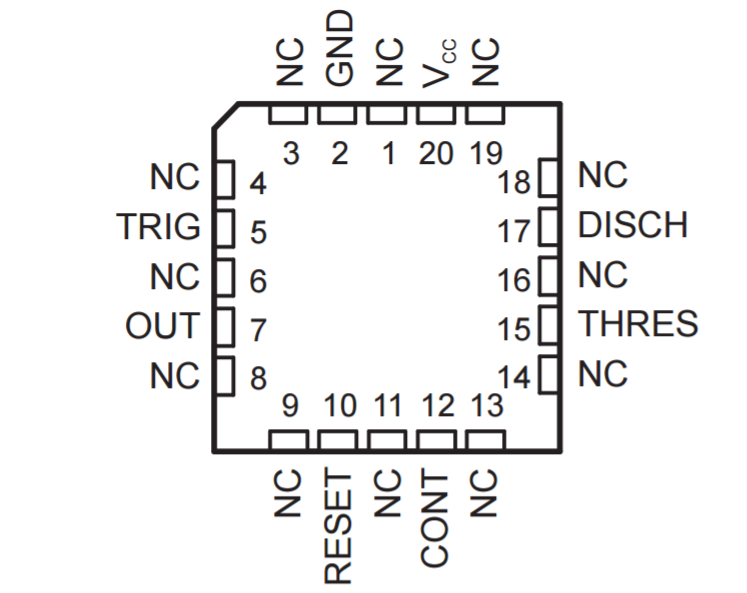

封装2:FK PACKAGE
设计工具
库/模型
CAD库文件
Ultralibrian库文件
Single Precision Timer 8-SOIC 0 to 70
555 Type, Timer/Oscillator (Single) Surface Mount 8-SOIC
Single Precision Timer 8-SO 0 to 70
SnapEDA库文件
3dcontentcentral库文件
设计参考
参考设计简述

现在,通过物联网 (IoT) 环境,很多产品变得“触手可及”,其中包括数字万用表 (DMM) 等测试设备。TIDA-01012 参考设计由德州仪器 (TI) 的 SimpleLink™ 超低功耗无线微控制器 (MCU) 平台实现,该设计展示了一款 4.5 位的 100kHz 连网真 RMS(均方根值)数字万用表,具有蓝牙低能耗连接、NFC 蓝牙配对以及采用 TI 的 CapTIvate™ 技术实现的自动唤醒功能。

成品图片
参考设计简述

DesignDRIVE 开发套件是直接连接到三相 ACI 或 PMSM 电机的完整工业驱动的参考设计。通过此单一平台中包含的控制、电源和通信组合技术可创建出众多驱动拓扑。此设计包含多个位置传感器接口、不同的电流感应技术、热侧分区选项和扩展,旨在实现安全的工业以太网。

成品图片
参考设计简述

+ 双向 400V-12V 直流/直流转换器参考设计通过基于微控制器的方式实现了一种隔离式双向直流/直流转换器。具有同步整流的相移全桥 (PSFB) 以降压模式控制从 400V 总线/电池到 12V 电池的能流,而推挽级则以升压模式控制从低压电池到高压总线/电池的反向能流。此实施方案使用位于低压侧的德州仪器 (TI) 32 位微控制器 TMS320F28035 来实现对双向能流的闭环控制。这一数字式控制器系统可以实施先进的控制策略,在不同条件下最优地控制功率级,还提供系统级智能,从而在工作模式与 PWM 开关模式之间进行安全无缝过渡。

成品图片
评估板型号:DIYAMP-EVM
评估板图片
评估板介绍

+ DIYAMP-EVM 是独特的评估模块 (EVM) 系列,可为工程师和 DIY 爱好者提供现实生活中的放大器电路,使您能够快速完成设计概念评估和仿真验证。它采用 3 种行业标准封装选项(SC70、SOT23、SOIC)并提供 12 种流行的放大器配置,包括放大器、滤波器、稳定性补偿以及同时适用于单电源和双电源的比较器配置。 + DIYAMP-EVM 系列可实现快速、方便的原型设计,并且使用常用的 0805 或 0603 表面贴装式组件。通过配置多个组合,EVM 使您能够构建广泛的评估电路,从简单的放大器电路到复杂的信号链。所有 EVM 均与试验电路板、超小型 A 版 (SMA)、接头和有线接口连接兼容,与大部分模数转换器 (ADC) 和数模转换器 (DAC) EVM 交叉兼容。此外,DIYAMP-EVM 的经过优化的布局减少了由试验电路板原型设计带来的寄生效应。

评估板型号:OPAMPEVM
评估板图片
评估板介绍

The Universal OPAMPEVM is a series of general purpose blank circuit boards that simplify prototyping circuits for a variety of IC package types. The evaluation module board design allows many different circuits to be constructed easily and quickly. Five models are offered with each targeted for specific package types: PDIP, SOIC, MSOP, TSSOP and SOT23 packages are all supported. See the chart below to assist in selecting the correct model.
