MAX485
MAX485
基本信息
描述:低功耗、限摆率、RS-485/RS-422收发器
厂商:美信
器件类别：接口 - 模拟开关，多路复用器，多路分解器

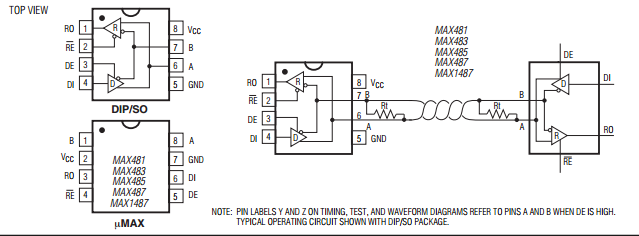

引脚图
产品图片
产品结构框图
产品特性
1.低功耗最大程度减少散热、降低系统成本 120µA至500µA静态电流 0.1µA关断电流 5V单电源供电 2.限摆率驱动(MAX483/MAX487/MAX488和MAX489) 数据率高达250kbps 不受限驱动器：数据率高达2.5Mbps 3.集成保护提高系统可靠性 短路限流驱动器 集成热关断 接收器失效保护，防止输入开路 保证逻辑高电平 4.1/4单位负载(仅限MAX487/ MAX1487)允许同一总线上挂接多达128片器件 48kΩ接收器输入电阻
产品应用
工业控制局域网 电平转换器 低功耗RS-422收发器 低功耗RS-485收发器 用于EMI敏感应用的收发器
封装
设计工具
库/模型
CAD库文件
Ultralibrian库
MAX4852ETE-T
MAX4852ETE+T
MAX4852ETE
MAX4852ETE+
SnapEDA库
MAX485ECSA+
MAX485CPA
MAX485CUA+T
设计参考（可以多个）
具有 ±18-kV IEC ESD 保护功能的 5V RS-485 收发器
参考设计简述
THVD15xx 是一系列抗噪 RS-485/RS-422 收发器，专用于在恶劣的工业环境中运行。这些器件的总线引脚可耐受高级别的 IEC 电气快速瞬变 (EFT) 和 IEC 静电放电 (ESD) 事件，从而无需使用其他系统级保护组件。 每个器件由 5V 单电源供电。该系列中的器件具有扩展共模电压范围，因此这些器件适用于长电缆上的 多点 应用。 THVD15xx 系列器件采用小型 VSSOP 封装，适用于空间受限的 应用。这些器件在自然通风环境下的额定温度范围为 –40°C 至 125°C。
功能框图
成品图片
- 张小宸
- 994次阅读
- 2019-07-12
