ICL8038

ICL8038
基本信息
描述:精密波形发生器/压控振荡器

ICL8038的波形发生器是一个用最少的外部元件就能产生高精度正弦,方形,三角, 锯齿波和脉冲波形的集成电路. 频率(或重复频率) 的选定从0.001hz到300khz可以选用电阻器或电容器来调节, 调频及扫描可以由同一个外部电压完成。

器件类别:集成电路
产品图片

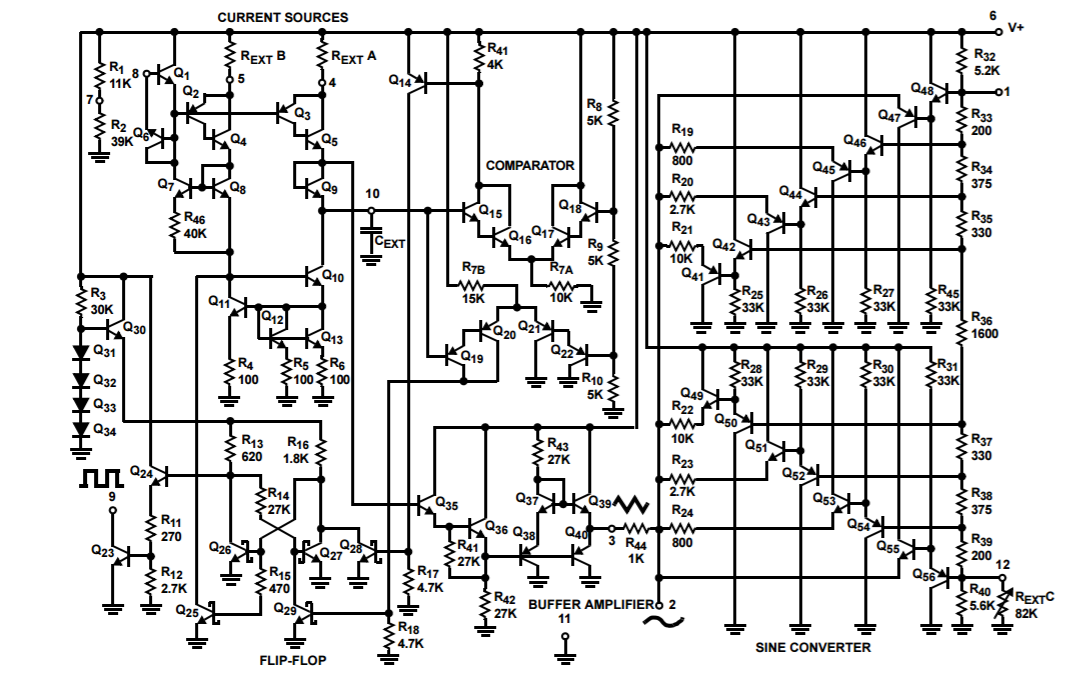

原理图

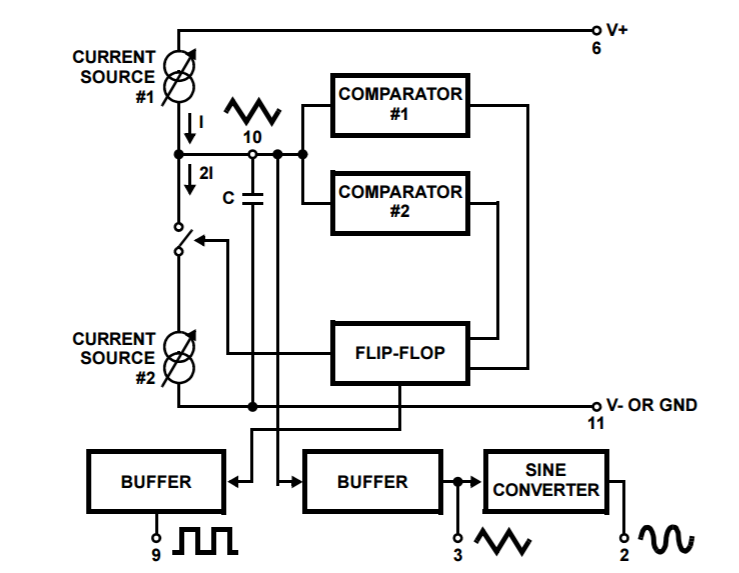

产品结构框图
产品特性

+ ICL8038波形发生器是单片集成的能够产生高精度正弦波的电路,方形,三角形,锯齿形和脉冲波形,最小值为外部组件。 + ICL8038采用先进的方式制造单片技术,采用肖特基势垒二极管和薄型薄膜电阻,输出稳定,范围广。 + 低温漂移与温度:250ppm的/℃。 + 低失真: 1%(正弦波输出)。 + 高线性度:0.1%(三角波输出)。 + 宽频率范围:0.001Hz至300kHz。 + 可变占空比:2%至98%。 + 高水平输出: TTL为28V。 + 易于使用:只需少量外部组件。

主要参数

+ 输出不同波形 + 低温漂移与温度 + 低失真 + 高线性度 + 宽频率范围 + 可变占空比 + 高水平输出 + 易于使用

产品应用

+ 三相PWM逆变电源的主电路设计 + 小型风力发电系统正弦波逆变器设计 + 基于AD9850的嵌入式信号源设计与实现

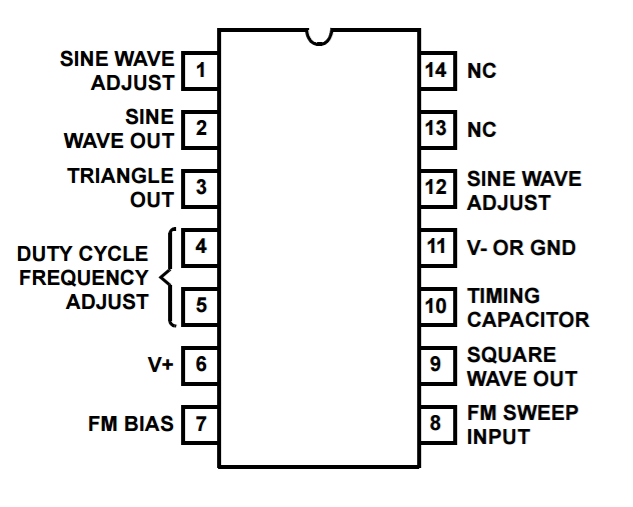

封装
封装1:PDIP, CERDIP
设计工具
库/模型
CAD库文件
Ultralibrian库文件
ICL8038CCPD
SnapEDA库文件
设计参考
参考设计简述

本设计采用ICL8038官方电路+电阻衰减网络+放大器实现幅度调节+加法器实现直流偏置调节。采用±10V或±12V供电,输出10Hz~200kHz的方波、三角波和正弦波;0.1~8Vp;3V直流偏置调节。

波形图
余弦波
三角波
方波
成品图片
参考设计简述

+ 调幅信号发送器分三部分组成: ICL8038 信号产生部分、 NE555 载波产生部分、 MC1496 信号调制部分。 + ICL8038仿真电路部分, 有输出信号占空比调节、 频率调节( 范围大于 500-5K)、 两个正弦波失真度调节、 输出信号幅度调节( 调节这里的幅度即改变了调幅度)。 + 载波部分, 为 NE555 定时器产生 100K-500K 的方波信号, 然后通过一个一阶RC 高通滤波和一个二阶 LC 低通滤波得到交流正弦波。 + MC1496部分,包含一个平衡电位器,调节输出调制波的幅度。

系统框图
波形图
仿真图
NE555载波产生电路
2N2222搭建MC1496调制电路
成品图片
