CH340

CH340
基本信息
描述:是一个 USB 总线的转接芯片,实现 USB 转串口或者 USB 转打印口。
厂商:沁恒
器件类别
产品图片
产品特性

在串口方式下,CH340 提供常用的MODEM联络信号,用于为计算机扩展异步串口,或者将普通的串口设备直接升级到USB 总线。 在红外方式下,CH340 外加红外收发器即可构成USB 红外线适配器,实现SIR 红外线通讯。

主要参数

● 全速USB 设备接口,兼容USB V2.0,外围元器件只需要晶体和电容。 ● 仿真标准串口,用于升级原串口外围设备,或者通过USB 增加额外串口。 ● 计算机端Windows 操作系统下的串口应用程序完全兼容,无需修改。 ● 硬件全双工串口,内置收发缓冲区,支持通讯波特率50bps~2Mbps。 ● 支持常用的MODEM 联络信号RTS、DTR、DCD、RI、DSR、CTS。 ● 通过外加电平转换器件,提供RS232、RS485、RS422 等接口。 ● 支持IrDA 规范SIR 红外线通讯,支持波特率2400bps 到115200bps。 ● 由于是通过USB 转换的串口,所以只能做到应用层兼容,而无法绝对相同。 ● 软件兼容CH341,可以直接使用CH341 的驱动程序。 ● 提供SSOP-20 无铅封装,兼容RoHS。

产品应用

USB 转 9 线串口 USB 转 RS232 串口 USB 转 RS485 串口 连接单片机串口,统一供电 连接单片机串口,各自供电 USB 红外适配器 CH340K 连接单片机,各自供电

封装

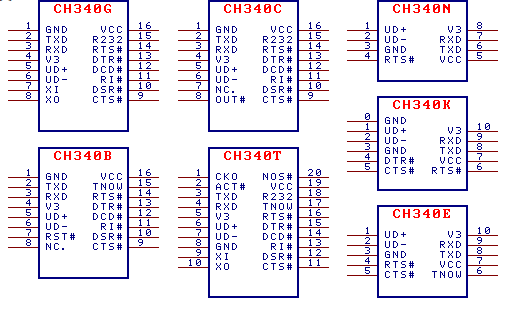

图1

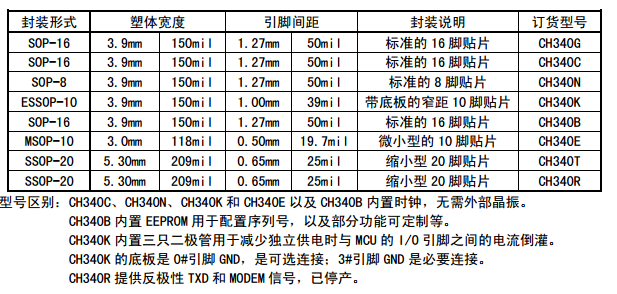

图2
设计工具
库/模型
CAD库文件
设计参考
参考设计
短距离雷达 (SRR) 参考设计
参考设计简述

潮汐-0092基准设计为使用AWR1642评估模块(EVM)的近程雷达(SRR)应用提供了基础。这种设计允许估计和跟踪位置(在方位角平面)和速度的物体在其视野高达80米,速度高达90公里每小时。AWR1642被配置成多模式雷达,这意味着,它在跟踪80m目标的同时,还能在20m目标上生成丰富的点云,这样就可以同时检测到远处的车辆和附近较小的障碍物。

原理图
相关器件
替代器件:CH340S
