ADA4940 - 超低功耗、低失真ADC驱动器

ADA4940 - 超低功耗、低失真ADC驱动器
功能框图

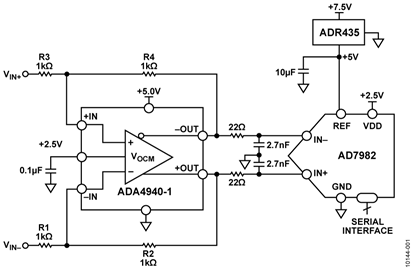

概述
ADA4940-1 / ADA4940-2 是低噪声、低失真、超低功耗的差分放大器,非常适合驱动分辨率最高为18位、DC至1MHz的低功耗、高分辨率、高性能SAR型和Σ-Δ型模数转换器(ADC),静态电流仅1.25 mA。可调输出共模电平使ADA4940-x能够与多个ADC的输入共模电压相匹配。内部共模反馈环路也可提供出色的输出平衡,并能抑制偶数阶谐波失真产物。
对于ADA4940-1/ADA4940-2,利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置,反馈网络决定放大器的闭环增益。ADA4940-1/ADA4940-2采用ADI公司的互补双极性工艺制造,可实现极低的失真水平,输入电压噪声仅为3.9 nV/√Hz。低直流失调和出色的动态性能使得ADA4940-1/ADA4940-2特别适合各种数据采集与信号处理应用。
ADA4940-1采用3 mm × 3 mm、16引脚无铅LFCSP封装。ADA4940-2采用4 mm × 4 mm、24引脚无铅LFCSP封装。引脚排列经过优化,有助于印刷电路板(PCB)布局布线,并且使失真最小。ADA4940-1和ADA4940-2的额定工作温度范围为−40°C至+125°C。
特性
小信号带宽:260 MHz
超低功耗:1.25mA
极低的谐波失真
-122 dB THD (50 kHz)
-96 dB THD (1 MHz)
低输入电压噪声:3.9 nV/√Hz
失调电压:0.35 mV(最大值)
平衡输出
0.1%建立时间:34 ns
轨到轨输出:−VS + 0.1 V至+VS − 0.1 V
可调输出共模电压
灵活的电源:3 V至7 V (LFCSP)
禁用引脚用于降低功耗
提供LFCSP和SOIC封装
应用
低功耗ADC驱动器
单端转差分转换器
差分缓冲器
线路驱动器
医疗成像
工业过程控制
便携式电子设备
