AD8066 - 高性能、145 MHz FastFET™运算放大器

AD8066 - 高性能、145 MHz FastFET™运算放大器

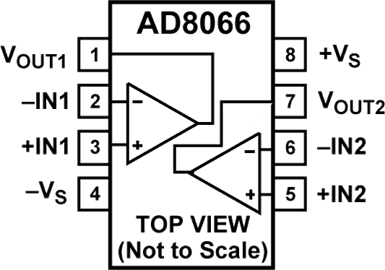

功能框图
概述
AD8065/AD8066 FastFET™放大器均为电压反馈型放大器,提供FET输入,性能出色、易于使用。AD8065是单路放大器,AD8066是双路放大器。这些放大器采用ADI公司的专有XFCB工艺制造,工作噪声极低(7.0 nV/√Hz和0.6 fA/√Hz),输入阻抗非常高。
AD8065/AD8066具有5 V至24 V的宽电源电压范围,可采用单电源供电,带宽为145 MHz,适合各种应用。此外,这些放大器还具有轨到轨输出,使其功能更加多样化。
尽管成本很低,但这些器件仍能提供出色的整体性能。这些放大器的差分增益和相位误差分别为0.02%和0.02°,0.1 dB平坦度为7 MHz,堪称视频应用的理想之选。此外,这些器件具有180 V/μs高压摆率、出色的失真性能(1 MHz时无杂散动态范围(SFDR)为−88 dBc)、极高的共模抑制(−100 dB)和低输入失调电压(1.5 mV,预热条件下最大值)。AD8065/AD8066仅采用每个放大器6.4 mA的典型电源电流,能够驱动高达30 mA的负载电流。
AD8065/AD8066为高性能高速FET输入放大器,采用小型封装:SOIC-8、MSOP-8和SOT-23-5。额定工作温度范围为–40°C至+85°C工业温度范围。
AD8065WARTZ-REEL7完全通过汽车应用认证,额定工作温度范围为−40°C至+105°C扩展温度范围,最高电源电压范围仅为±5V。
特性
通过汽车应用认证
FET输入放大器
输入偏置电流:1 pA
低成本
高速:-3 dB带宽:145 MHz (G = +1)
压摆率:180 V/µs (G = +2)
低噪声
7 nV/√Hz (f = 10 kHz)
0.6 fA/√Hz (f = 10 kHz)
宽电源电压范围:5 V 至 24 V
单电源、轨到轨输出
低失调电压:1.5 mV(最大值)
高共模抑制比:-100 dB
出色的失真特性
无杂散动态范围(SFDR):-88 dB (1 MHz)
低功耗:电源电流:每个放大器6.4 mA(典型值)
无相位反转

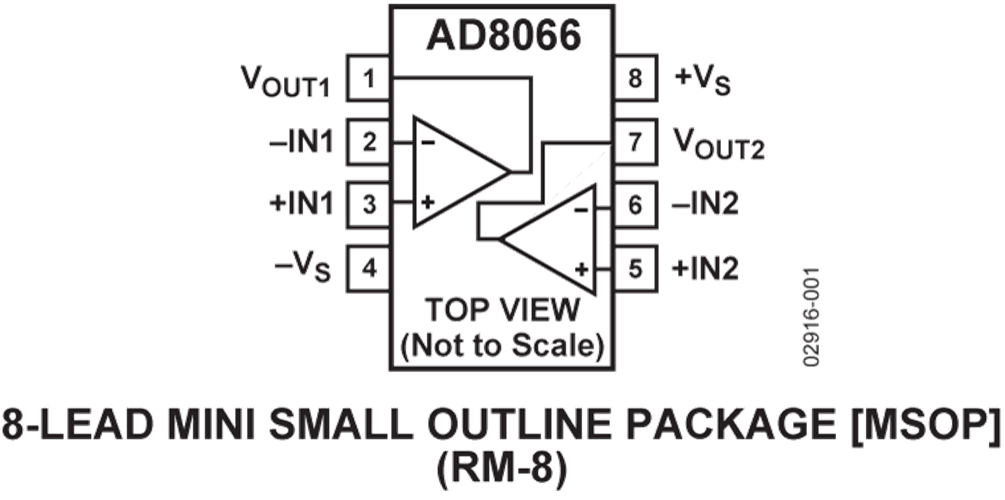

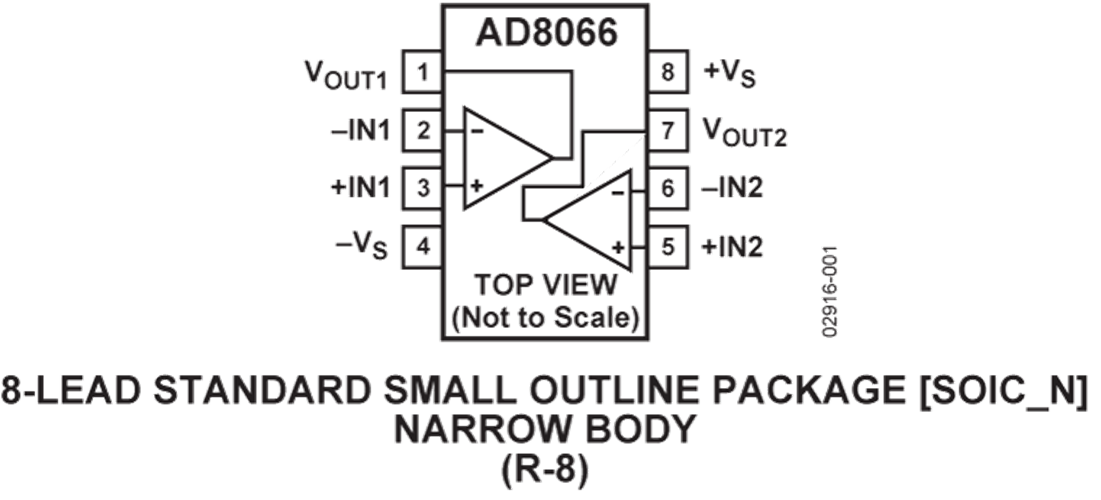

小型封装:SOIC-8、SOT-23-5和MSOP-8
设计资源
应用
汽车驾驶员辅助系统
光电二极管前置放大器
滤波器
ADC驱动器
电平转换
缓冲
替代器件
ADA4817
