MAX5556

MAX5556
基本信息
描述
低成本、立体声音频DAC
器件类别
数字模拟转换器

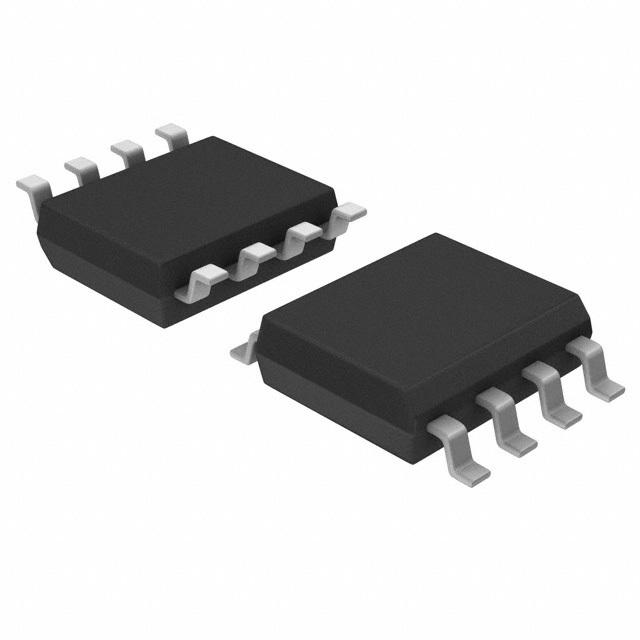

产品图片

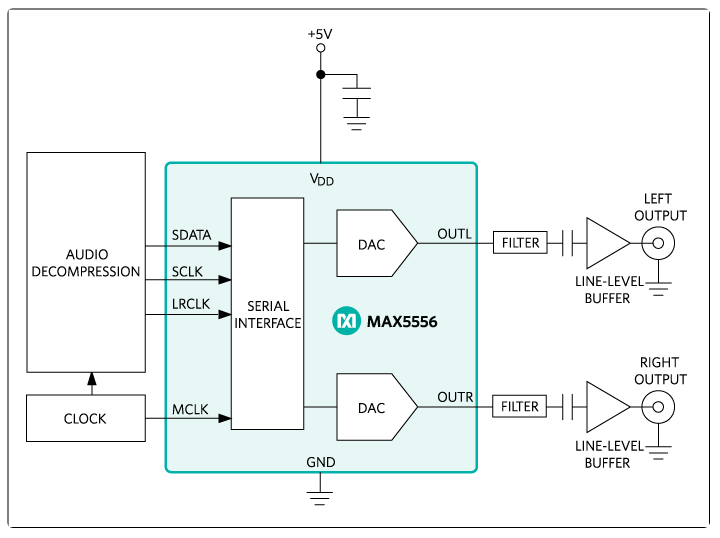

产品结构框图
产品特性

+ 简单而完备的立体声音频DAC方案,无需任何设置 + Σ-Δ立体声DAC,带有内插/模拟输出滤波器 + I²S兼容数字音频接口(MAX5556) + 无咔哒声/啪噗声工作 + 输出电压摆幅:3.5VP-P + -87dB的THD+N + +87dB动态范围 + 2kHz至50kHz的采样频率(fS) + 主时钟(MCLK)最高达25MHz + 自动检测时钟比率(MCLK/LRCLK)

主要参数

+ 工作在+4.75V至+5.5V的模拟输入电压下 + 总谐波失真加噪声低于-87dB + 采用8引脚SO封装 + 规定工作于-40°C至+85°C的工业级温度范围内

产品应用

+ 数字录像机与多媒体服务器 + 机顶盒 + 视频游戏机

设计工具
库/模型
CAD库文件
MAX5556ESA
Security / Authentication Development Tools
MAX5556ESA+
DAC, STEREO AUDIO, SMD, SOIC8, 5556; Resolution (Bits): 16bit; Sampling Rate: 50kSPS; Input Channel Type: Serial;
MAX5556GSA+
IC DAC/AUDIO 16BIT 50K 8SOIC
