AD8057 - 低成本、单路、高性能电压反馈型325 MHZ放大器

AD8057 - 低成本、单路、高性能电压反馈型325 MHZ放大器
功能框图
概述
AD8057(单路)和AD8058 (双路)都是超高性能、超低成本放大器。成本与性能的良好平衡使其成为诸多应用的理想选择。AD8057和AD8058还能减少对多种专用放大器的需求。
AD8057和AD8058均为电压反馈型放大器,拥有一般电流反馈型放大器的带宽和压摆率。两款低功耗放大器均具有低静态电流和宽电源电压范围(3 V至12 V)特性,噪声和失真性能符合高端视频系统的要求,还具有高速放大器中并不多见的出色直流性能。
AD8057和AD8058提供标准SOIC封装以及小型SOT-23-5 (AD8057)和MSOP (AD8058)封装,工作温度范围均为-40°C至+85°C工业温度范围。

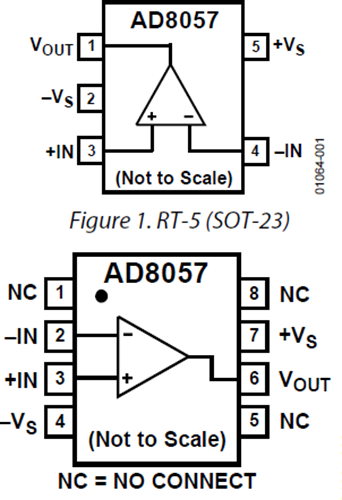

AD8057(单路):SOIC-8和SOT-23-5封装
AD8058(双路):SOIC-8和MSOP-8封装
特性
低成本
高速
-3 dB带宽:325 MHz (G = +1)
压摆率:1000 V/µs
0.1 dB增益平坦度:28 MHz
低功耗
电源电流:每个放大器5.4 mA(典型值,5V)
低噪声
7 nV/√Hz
低失真
-85 dBc(5 MHz,RL = 1 kΩ)
宽电源电压范围:3 V至12 V
小型封装:SOIC-8和SOT-23-5
