ADG1404 - 1.8 Ω最大导通电阻、±15 V/12 V/±5 V、4:1、iCMOS 多路复用器

ADG1404 - 1.8 Ω最大导通电阻、±15 V/12 V/±5 V、4:1、iCMOS 多路复用器
供应商

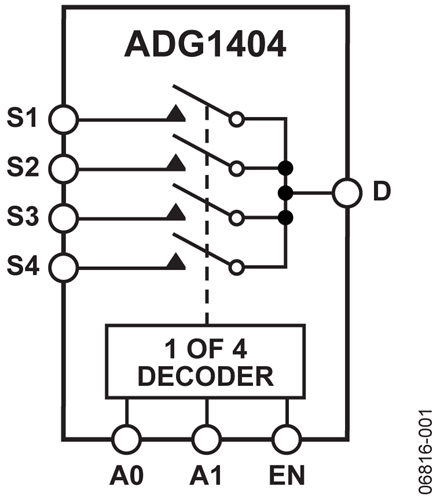

功能框图
概述
ADG1404是一款互补金属氧化物半导体(CMOS)模拟多路复用器,内置四个采用iCMOS™工艺设计的单通道。iCMOS(工业CMOS)是一种模块式制造工艺,集高电压CMOS与双极性技术于一体。利用这种工艺,可以开发工作电压达33 V的各种高性能模拟IC,并实现以往的高压器件所无法实现的尺寸。与采用传统CMOS工艺的模拟IC不同,iCMOS 器件不但可以承受高电源电压,同时还能提升性能、大幅降低功耗并减小封装尺寸。
导通电阻曲线在整个模拟输入范围都非常平坦,可确保切换音频信号时拥有出色的线性度和低失真性能。
iCMOS结构可确保功耗极低,因而这些器件非常适合便携式电池供电仪表。
ADG1404根据3位二进制地址线A0、A1和EN所确定的地址,将四路输入之一切换至公共输出D。当EN引脚为逻辑0时,该器件将被禁用。接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,达到电源电压的信号电平被阻止。所有开关均为先开后合式。设计本身具有低电荷注入特性,当切换数字输入时,可实现最小的瞬变。
特性
导通电阻:1.5 Ω
导通电阻平坦度:0.3 Ω
通道间导通电阻匹配:0.1 Ω
连续电流最高达400 mA
额定电源电压:+12 V、±15 V和±5V
无需VL 电源
3 V 逻辑兼容输入
轨到轨工作

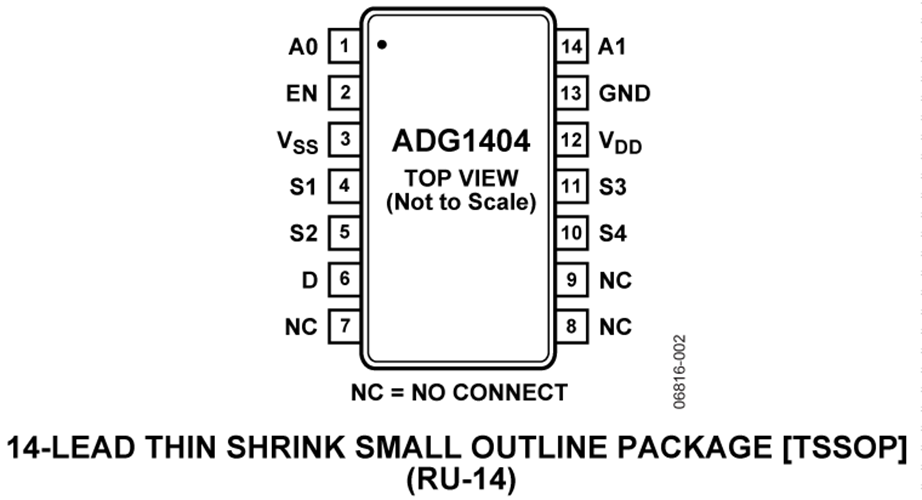

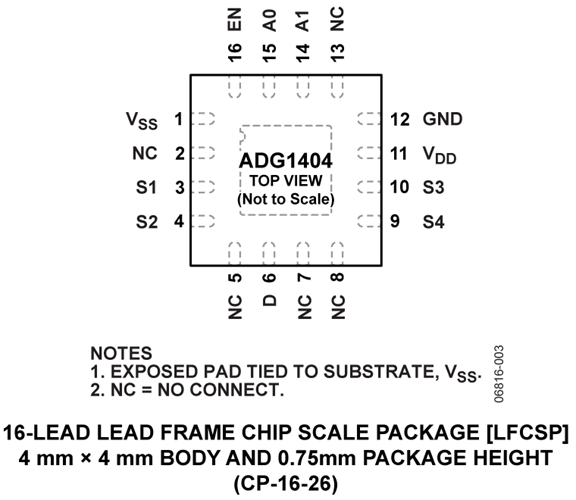

14引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装
应用
自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频信号路由
通信系统
继电器替代方案
用于仪器
