ILI9341 TFT液晶控制驱动IC

ILI9341 TFT液晶控制驱动IC
基本简介
ILI934是一个用于TFT液晶显示的单芯片控制器,具有26万色的240RGB*320像素显示解决方案,它的组成包括一个720通道的源极驱动器,一个320通道的栅极驱动器,172800字节用于图形显示的GRAM,以及供电电路。 ILI9341支持8/9/16/18位数据总线的MCU接口(8080接口),6/16/18位数据总线的RGB接口,以及3/4线的SPI接口,移动图像区域可以通过窗口地址功能在内部GRAM来指定,指定的窗口区域可以选择性更新,因此,可以在图像区域同时独立地显示移动图像。 ILI9341可以使用1.65-3.3V的I/O接口电压和一个对应的电压跟随电路来产生驱动LCD的电压,ILI9341有精确的电压(软件)控制,来支持全色,8色显示模式和睡眠模式,这使得ILI9341成为一个理想的中小型手提产品的LCD驱动器,比如数字电话,智能手机,MP3和PMP。

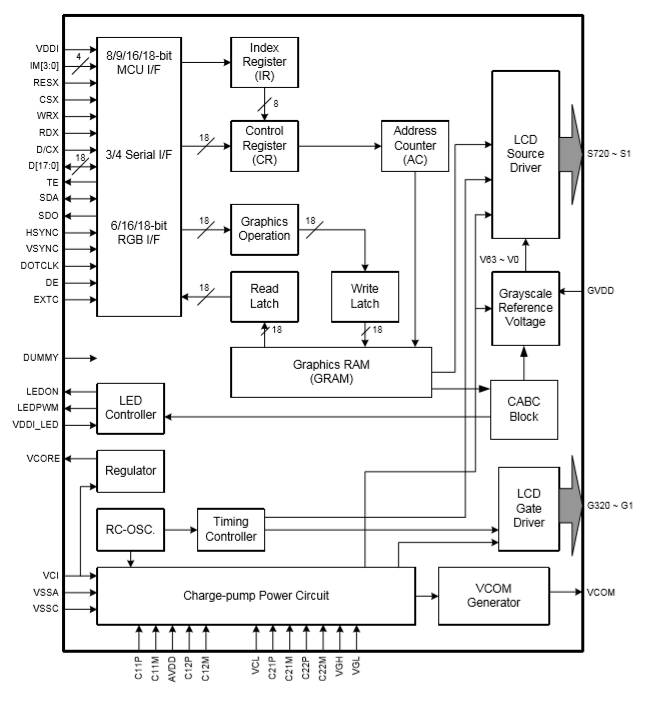

内部结构框图
模块原理图

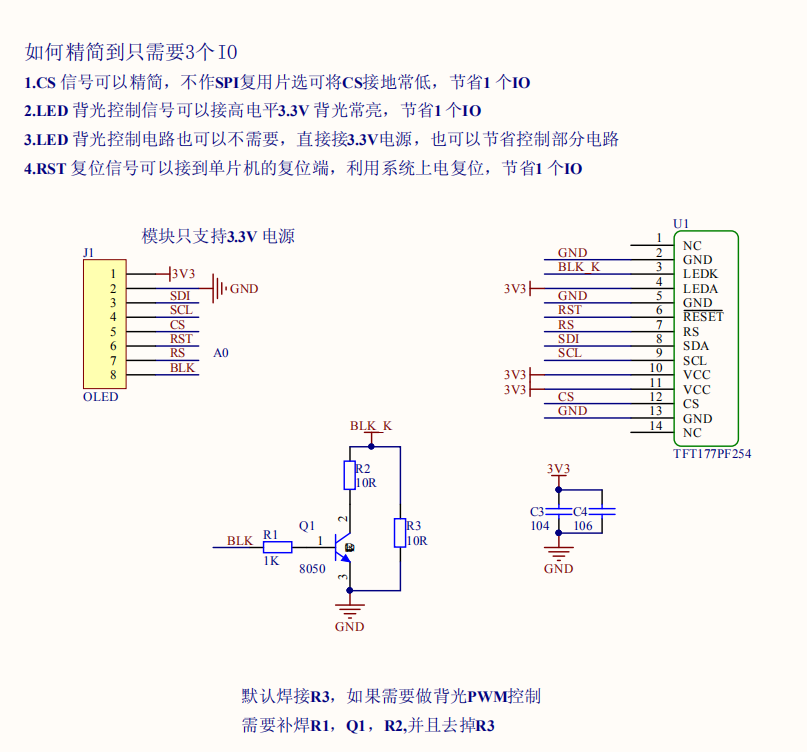

SPI接口

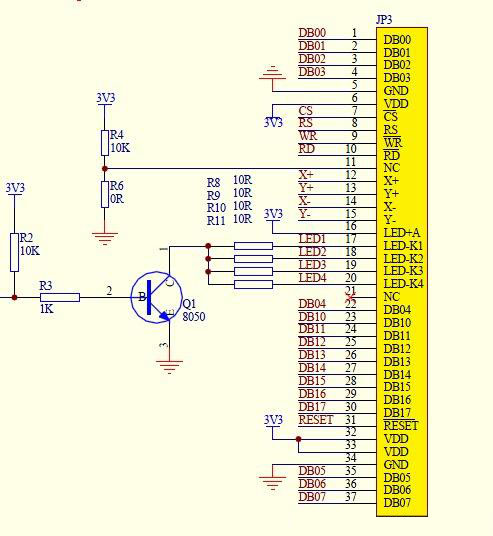

8080接口
