FT2232H

FT2232H
基本信息
描述:双高速USB至多用途UART/FIFO IC
器件类别:USB接口设备

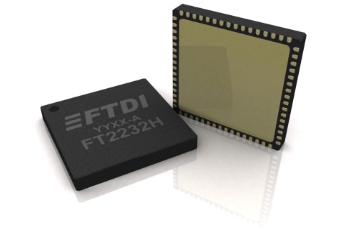

产品图片
产品特性

1.单芯片USB转双串行/并行端口,具有多种配置。 2.芯片上处理整个USB协议。无需USB特定的固件编程。 3.兼容USB 2.0高速(480Mbits /秒)和全速(12Mbits /秒)。 4.双多协议同步串行引擎(MPSSE),可简化同步串行协议(USB至JTAG,I2C,SPI或bit-bang)设计。 5.双独立UART或FIFO或MPSSE端口。 6.独立的波特率发生器。 7.RS232/ RS422 / RS485 UART传输数据速率高达12Mbaud。 (RS232数据速率受外部电平转换器限制)。 8.USB到并行FIFO传输数据速率高达8 Mbyte / Sec。 9.单通道同步FIFO模式,传输速率高达40 Mbytes /Sec。 10.在大多数情况下,FTDI的免版税虚拟通信端口(VCP)和直接(D2XX)驱动程序不再需要USB驱动程序开发。 11.每个通道上发送和接收LED驱动信号的选项。 12.FT245B型FIFO接口选件,带双向数据总线和简单的4线握手接口。 13.高度集成的设计包括用于VCORE的+ 1.8V LDO稳压器,集成POR功能和片上时钟倍频PLL(12MHz - 480MHz)。 14.异步串行UART接口选项,具有完整的硬件握手和调制解调器接口信号。 15.UART接口支持7/8位数据,1/2停止位和奇数/偶数/标记/空格/无奇偶校验。 16.使用TXDEN引脚对RS485串行应用进行自动发送使能控制。 17.操作配置模式和USB描述字符串可通过USB接口在外部EEPROM中配置。 18.可配置的I / O驱动强度(4,8,12或16mA)和压摆率。 19.支持总线供电,自供电和高功率总线供电的USB配置。 20.UHCI/ OHCI / EHCI主机控制器兼容。 21.+ 1.8V(芯片内核)和+ 3.3V I / O接口(+ 5V容差)。 22.扩展-40°C至85°C工业工作温度范围。 23.紧凑型64-LD无铅LQFP或QFN封装 24.+ 3.3V单电源工作电压范围。 25.FT2232HIO的ESD保护:人体模型(HBM)±2kV,机器模式(MM)±200V,充电设备型号(CDM)±500V,无门锁。

主要参数

1.兼容性 2.波特率 3.传输特性 4.数据传输速率 5.工作电压范围 6.供电方式

产品应用

1.Single chip USB to dual channel UART (RS232, RS422 or RS485). 2.Single chip USB to dual channel FIFO. 3.Single chip USB to dual channel JTAG. 4.Single chip USB to dual channel SPI. 5.Single chip USB to dual channel I2C. 6.Single chip USB to dual channel Bit-Bang. 7.Single chip USB to dual combination of any of above interfaces. 8.Single chip USB to Fast Serial Optic Interface. 9.Single chip USB to CPU target interface (as memory), double and independent. 10.Single chip USB to Host Bus Emulation (as CPU). 11.USB Audio and Low Bandwidth Video data transfer 12.PDA to USB data transfer 13.USB Smart Card Readers 14.USB Instrumentation 15.USB Industrial Control 16.USB MP3 Player Interface 17.USB FLASH Card Reader / Writers 18.Set Top Box PC - USB interface 19.USB Digital Camera Interface 20.USB Bar Code Readers

封装

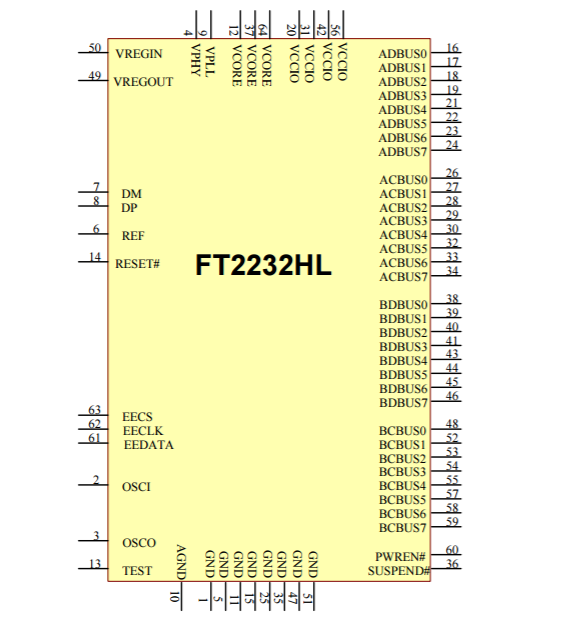

封装1:64引脚LQFP / QFN封装

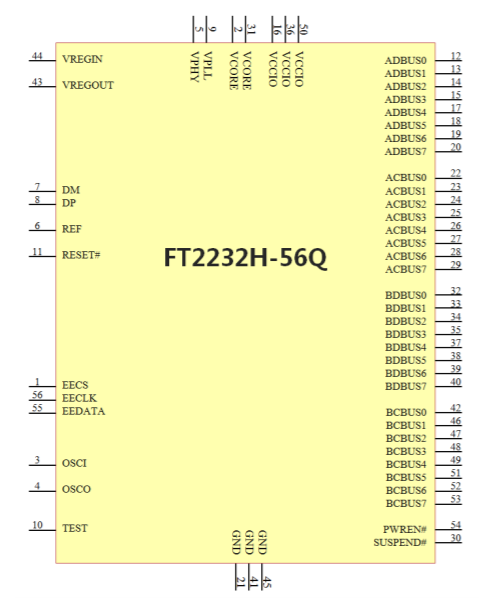

封装2:56引脚QVFN封装
设计工具
库/模型
CAD库文件
官网库文件
Ultralibrian库文件
USB Hi-Speed FT2232H Evaluation Module, USB High Speed to UART/FIFO/JTAG/SPI/I2C
High Speed USB to UART/FIFO USB 2.0 3.3V 56-Pin VQFN EP
SnapEDA库文件
设计参考
参考设计简述

USB是一种应用于PC领域的接口技术,+用于规范电脑与外部设备的连接和通讯。USB接口可支持设备的即插即用和热插拔功能,还可连接多达127种外设,如鼠标、调制解调器和键盘等。但目前还有大量外围设备和软件使用RS232串口标准,为了充分利用 USB的优势,设计USB-RS232转换器以便通过USB总线传输RS232数据。这里提出一种基于FT2-232H的USB-RS232转换模块设计方案。

原理图
Anvyl FPGA开发板评测(其中用到了FT2232H技术)
介绍

Anvyl FPGA开发板是由Digilent公司最新推出的又一款的基于Xilinx Spartan6 FPGA的学习平台。Spartan6系列FPGA是目前Xilinx公司所推出的主流的针对成本敏感性应用产品系列,由于其低成本以及相对不小的逻辑资源,因此也非常适合作为FPGA学习的入门器件。目前市场上也有非常多的基于Spartan6 FPGA的开发板,比如之前爱板网曾经介绍过的Nexys3开发板和Atlys开发板都是由Digilent公司设计的基于Spartan6 FPGA数字开发平台。

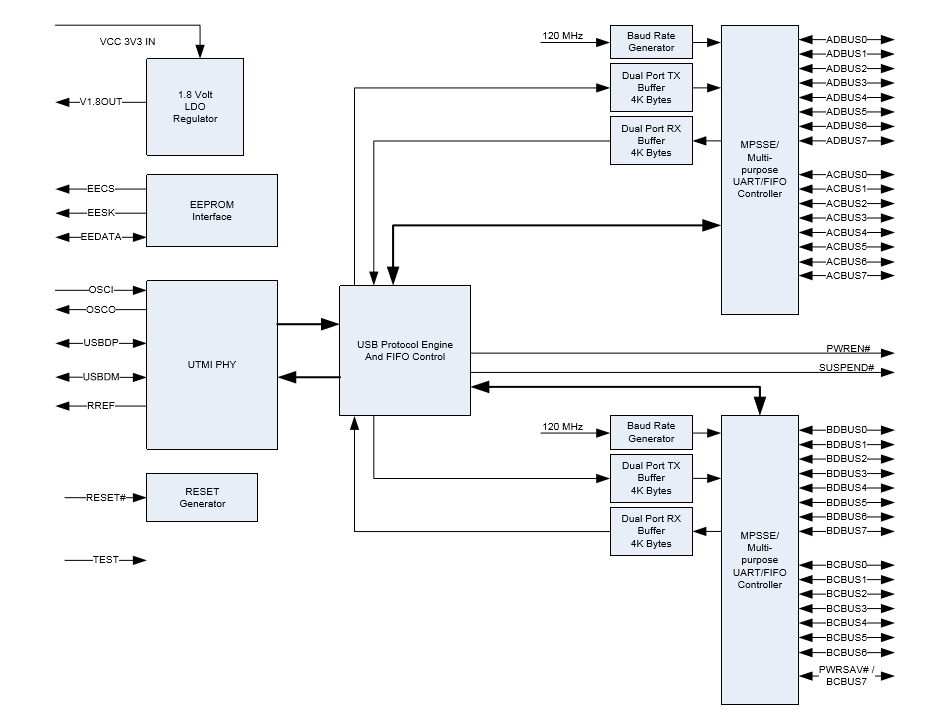

原理框图
pcb板图(链接)
