LM258

LM258
基本信息
描述:双路运算放大器
器件类别:放大器
产品图片

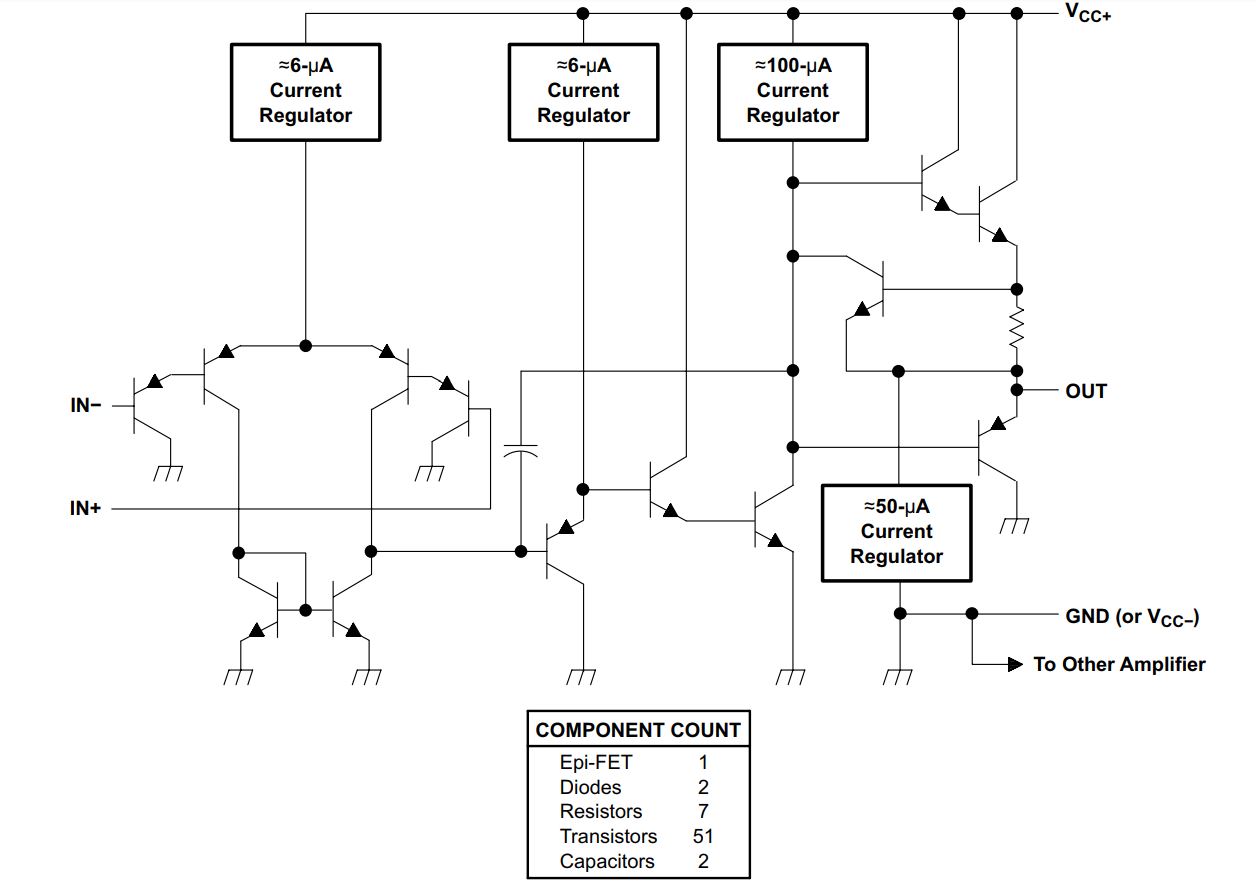

产品结构框图

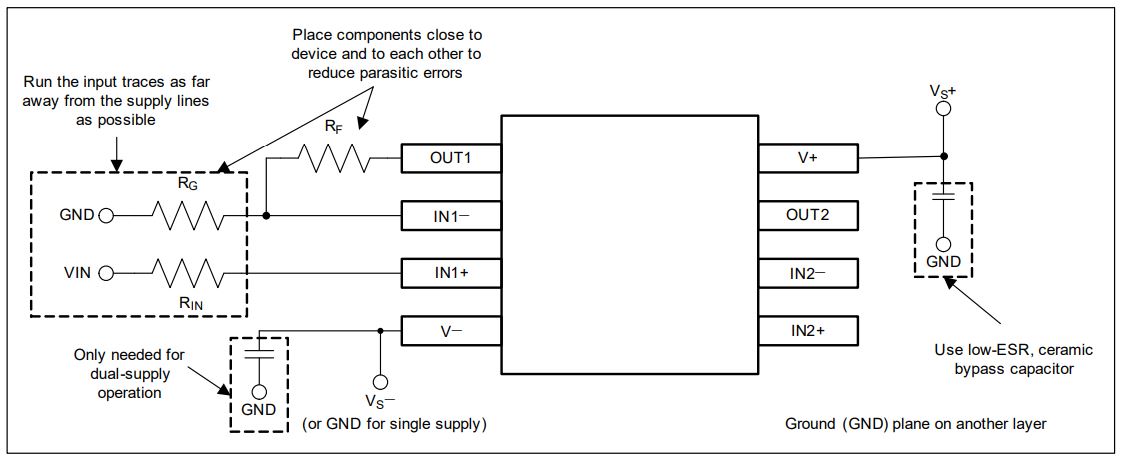

布局示例
引脚排列
产品特性

* 可单电源或双电源工作 * 在一个封装内的两个经内部补偿的运算放大器 * 逻辑电路匹配 * 功耗小 * 频率范围宽

主要参数

* 宽电源范围 > 单电源:3-32V > 双电源:±1.5-±16V * 宽单位增益带宽:0.7MHz * 电源:0.7mA * 开环差分电压增益:典型值为100dB * 低输入偏移和偏移参数 > 输入失调电压:3mV(典型值) > 输入失调电流:典型值2nA > 输入偏置电流:典型值20nA

产品应用

* 商家网络和服务器电源单元 * 多功能打印机 * 电源和移动充电器 * 电机控制:交流感应,有刷直流,无刷直流,高压,低压,永磁和步进电机 * 台式电脑和主板 * 室内和室外空调 * 洗衣机,烘干机和冰箱 * 交流变频器,串联逆变器,中央逆变器和电压频率驱动器 * 不间断电源 * 可编程逻辑控制器 * 电子销售点系统

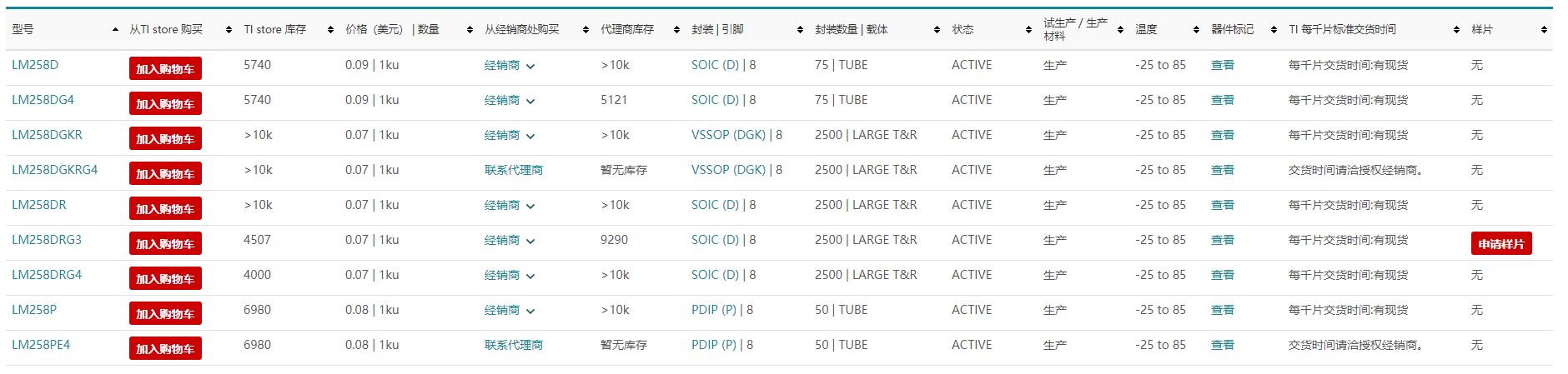

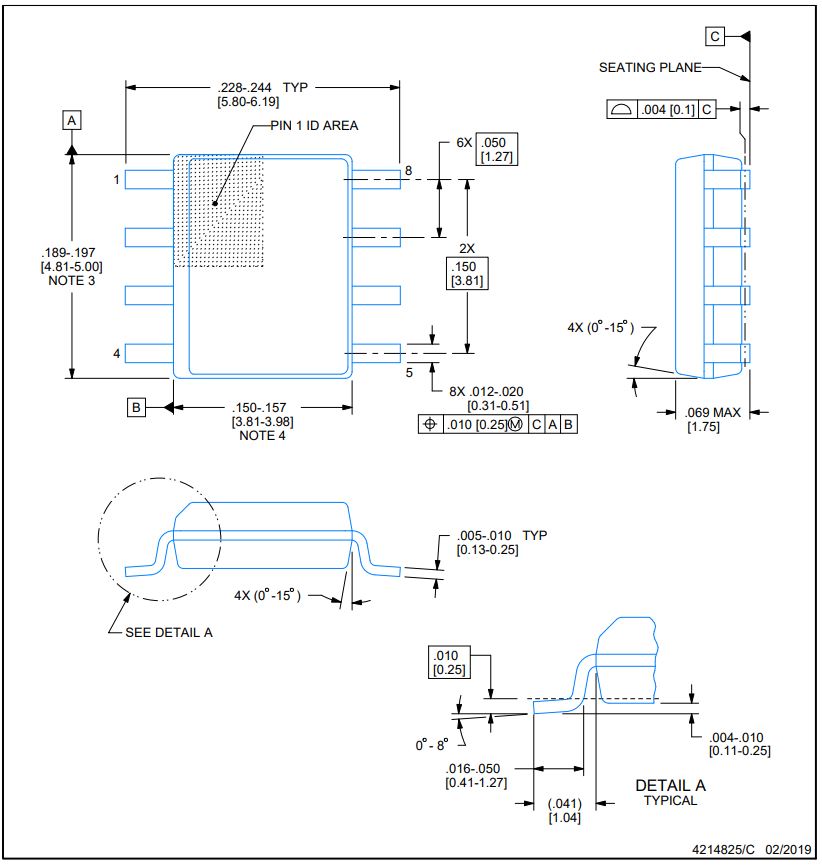

封装
设计工具
设计参考
峰值效率达到 94% 且采用 CC/CV 的 150W 标称值、240W 峰值工业交流/直流电源参考设计

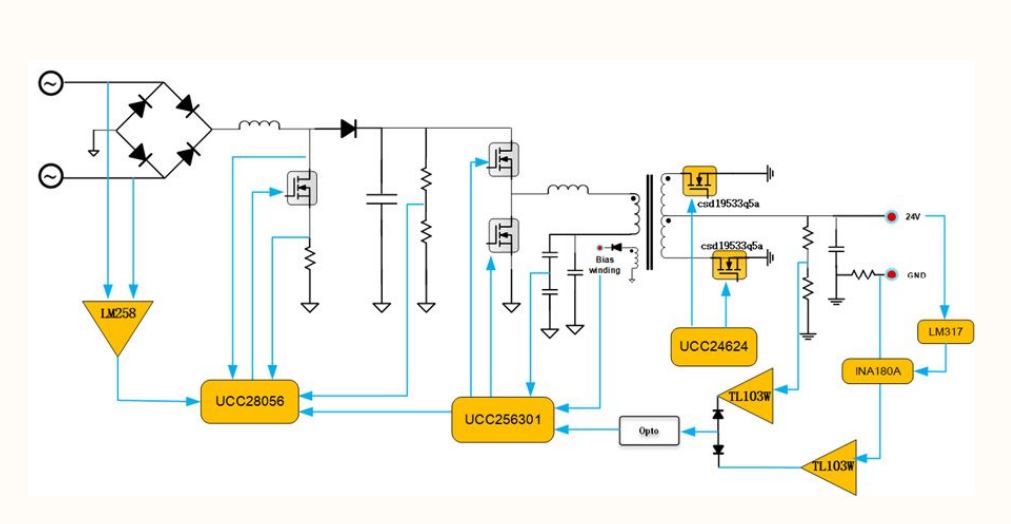

参考设计简述

该参考设计是用于工业交流/直流电源的紧凑型、高效率、24V 直流、150W 标称值、240W 峰值输出(电流为 230VAC 时)参考设计。该电路包括基于 UCC28056 的前端转换模式 (TrM) 功率因数校正 (PFC) 电路,后跟基于 UCC256301、用于隔离式直流/直流转换器的强劲 LLC 级。为满足高效率的需求,同步整流可与 UCC24624 兼容。此设计无需额外的辅助电源即可实现无负载消耗。此设计可实现 94% 的峰值效率,并能让系统在没有强制冷却的情况下工作。此设计具备恒定电流 (CC) 和恒定电压 (CV) 反馈环路,适用于电池充电应用。

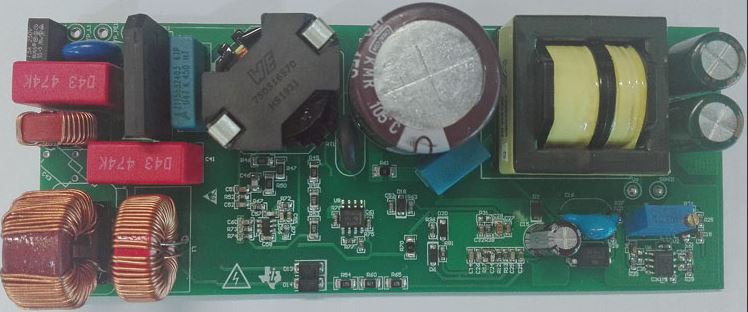

成品图片
评估板信息
评估板型号:OPAMPEVM

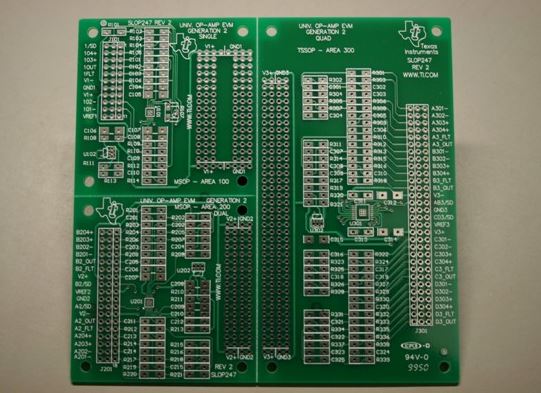

评估板图片
评估板介绍

通用OPAMPEVM是一系列通用的空白电路板,它简化了各种集成电路封装类型的原型电路。评估模块板的设计使得许多不同的电路可以方便快捷地构建。针对特定的封装类型,提供五种型号,分别支持PDIP、SOIC、MSOP、TSSOP和SOT23封装。
