功能框图

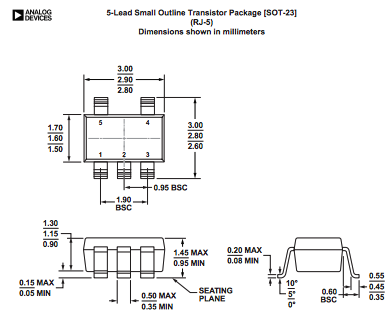

封装图片

ADA4891-1（单通道）和ADA4891-2（双通道）均为CMOS、高速、高性能、低成本放大器，具有单电源供电能力，输入电压范围可扩展至负电源轨300 mV以下。

尽管ADA4891系列成本较低，不过却能提供高性能和丰富多样的功能。轨到轨输出级使输出摆幅可以达到各供电轨50 mV以内，以提供最大的动态范围。ADA4891系列放大器非常适合成像应用，例如消费类视频设备、CCD缓冲器和接触式图像传感器缓冲器等。低失真和快速建立时间则使这些器件成为有源滤波器应用的理想选择。

ADA4891-1/ADA4891-2提供多种封装。ADA4891-1提供8引脚SOIC和5引脚SOT-23两种封装。ADA4891-2提供8引脚SOIC和8引脚MSOP两种封装。额定工作温度范围为−40°C至+125°C的扩展温度范围。

--成像

--消费类视频设备

--有源滤波器

--同轴电缆驱动器

--时钟缓冲器

--光电二极管前置放大器

低成本

−3 dB带宽：240 MHz (G = +1)

压摆率：170 V/μs

0.1 dB 增益平坦度：25 MHz

差分增益误差: 0.05%

宽电源电压范围：2.7 V至5.5 V

低失真：79 dBc SFDR（1 MHz时）

线性输出电流：150 mA（−50 dBc时）
