AD9832

AD9832
基本信息
描述:25 MHZ直接数字频率合成器、波形发生器
厂商:ANALOG DEVICES
器件类别:数字频率合成器、波形发生器
引脚图

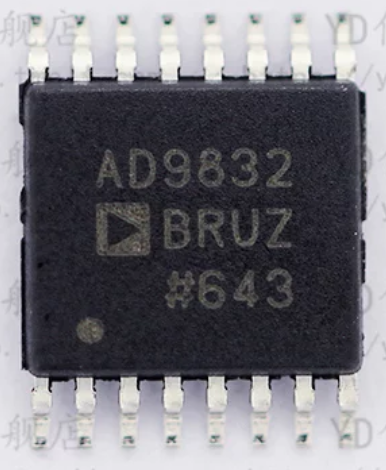

产品图片

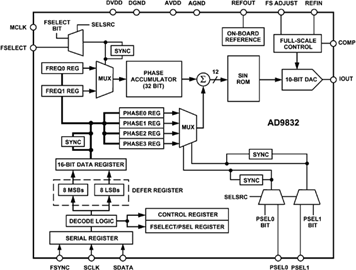

产品结构框图
产品特性

AD9832是一款数控振荡器,在单个CMOS芯片内集成了一个相位累加器、一个正弦查找表以及一个10位数模转换器(DAC),提供相位调制和频率调制两种调制能力。最高支持25 MHz时钟速率。频率控制精度可达40亿分之一。调制通过串行接口载入寄存器来实现。 不使用AD9832时,可以用关断位关断,此时功耗降至5 mW (5 V)或3 mW (3 V)。该器件采用16引脚TSSOP封装。

主要参数

+ 5 MHz速度 + 片内SIN查找表 + 片内10位DAC + 串行载入 + 掉电选项 + 温度范围:−40°C至+85°C + 200 mW功耗 + 16引脚TSSOP + 下载AD9832-KGD数据手册 + 已知良好的裸片完全保证数据手册规格。

产品应用

频率激励/波形发生 + 频率相位调谐和调制 + 低功耗RF/通信系统 + 液体和气流测量 + 传感器应用:接近度、运动和缺陷检测 + 测试与医疗设备

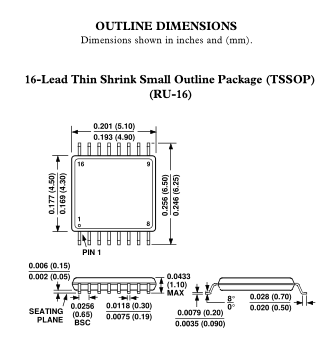

封装
封装
设计工具
购买渠道
现货分销商网站购买
授权分销商
联系人:RS
地址:中国上海市浦东新区东育路227弄3号前滩世贸中心二期C栋5层501单元
联系电话:4008201186
