几款适合口袋仪器和通信系统的模拟前端器件

脑图

用于ADI口袋仪器M2K的AD9961/AD9963

M2K口袋仪器

10/12位、低功耗、宽带MxFE

数据手册

框图

特点

双通道10位/12位、100 MSPS ADC

SNR = 67 dB, fIN = 30.1 MHz

双通道10位/12位、170 MSPS DAC

ACLR = 74 dBc

5 个辅助模拟输入/输出通道

低功耗：<425 mW（最高采样速率时）

支持全双工和半双工数据接口

72引脚、无铅小型LFCSP封装

产品详情

AD9961/AD9963是引脚兼容的10/12位低功耗MxFE®转换器，提供两个采样速率为100 MSPS的ADC通道和两个采样速率为170 MSPS的DAC通道。这些转换器针对要求低功耗和低成本的通信系统的发射和接收信号路径进行了优化。数字接口提供灵活的时钟选项。发射路径可配置为1×、2×、4×和8×插值。接收路径具有一个可旁路的2×抽取低通滤波器。

AD9961和AD9963具有五个辅助模拟通道。三个通道是12位ADC的输入。通过使能10位DAC，其中的两路输入可以配置为输出。另外两个通道是两个独立的12位DAC的专用输出。

AD9961/AD9963具有高度集成的功能、小尺寸和低功耗特性，非常适合便携式和低功耗应用。

应用

无线基础设施

微微蜂窝和毫微微蜂窝基站

医疗仪器

超声AFE

便携式仪器

信号发生器、信号分析仪

AD9963购买及价格

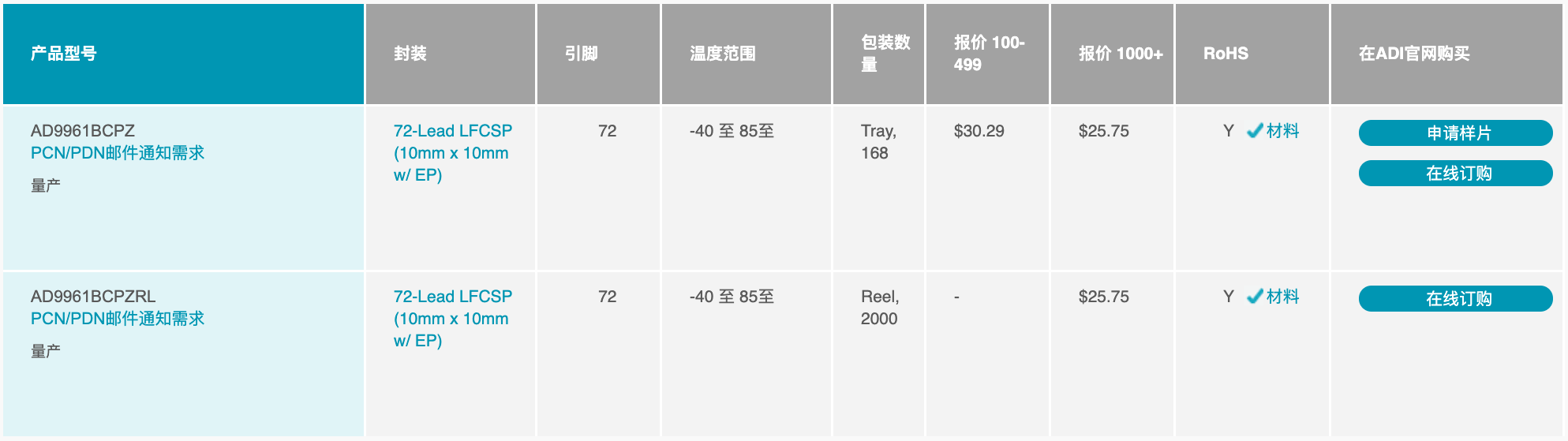

AD9961购买及价格

TI的AFE7222/7225

模拟前端宽带混合信号收发器

产品图片

数据手册

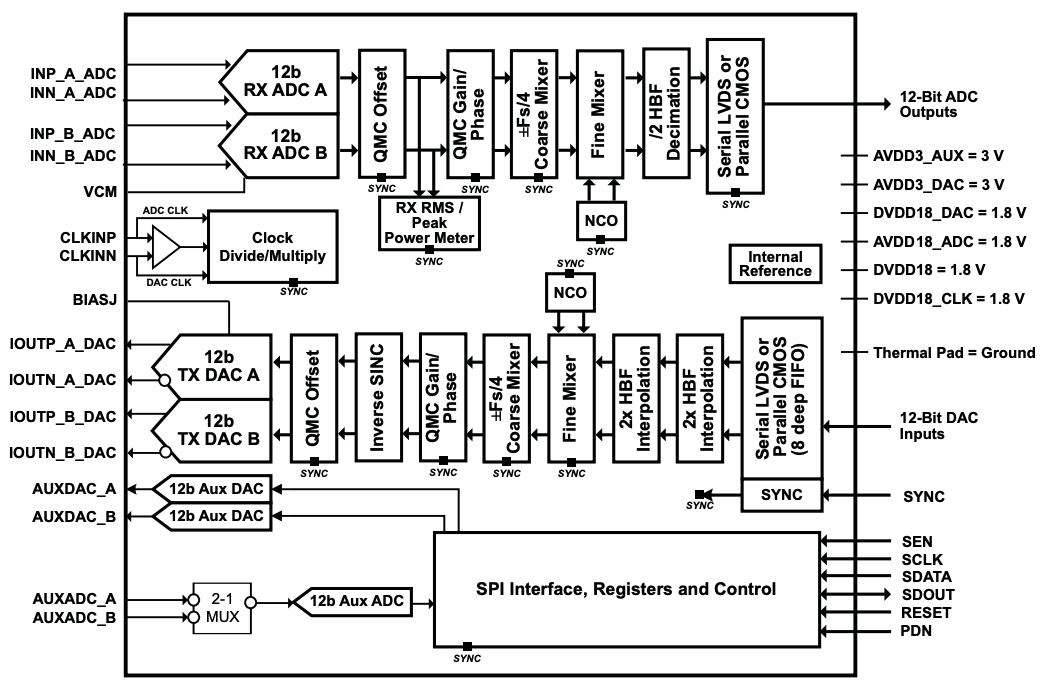

框图

特点

AFE7225

双 12-位 125MSPS RX ADCs

双 12-位 250MSPS TX DACs

AFE7222

双 12-位 130MSPS TX DACs

双 12-位 65MSPS RX ADCs

双 12-位备用 DACs

双输入 12-位备用 ADCs

2 个或者 4 个TX 内插路径

2 个 RX 抽取路径

3.0V/1.8V 低功率电源

半双工下的快速唤醒模式

粗调或者微调数字混音器

正交调制校正

时钟输入除/乘

串行 LVDS 或者交叉并行 CMOS 接口

64-引脚 QFN 封装 (9 mm × 9 mm)

产品详情

AFE7225/7222 是一款设计用于全或半双工无线通信的模拟前端。过度采样传输 12-位 DACs 提供从基带到无码间串扰奈奎斯特（Nyquist）基带间的输出频率。欠采样接收 12-位 ADCs 允许从基带到 230MHz 间的模拟输入。大多数 AFE7225/7222 内的块是独立控制的以便在功耗和应用间实现优化。两个备用控制 12-位 DACs 和一个双输入备用监视 12-位 ADC 可通过串口获得。数字特性包括 QMC (正交调制校正)，内插，抽取，RMS/峰值功率仪表和具有用于RX和TX路径的独立NCO的混音器。

AFE7225/7222 采用 64-引脚 9x9mm QFN 封装 (RGC)。 AFE7225/7222 采用德州仪器的低功率 CMOS 工艺制造并且可在全工业温度范围内 (–40°C 至 85°C) 工作。

应用

便携式低功率无线

无线基础设施

点对点无线传输

微蜂窝（Pico-Cell）BTS

购买及价格

美信的MAX5865

超低功耗、高动态性能、40Msps模拟前端

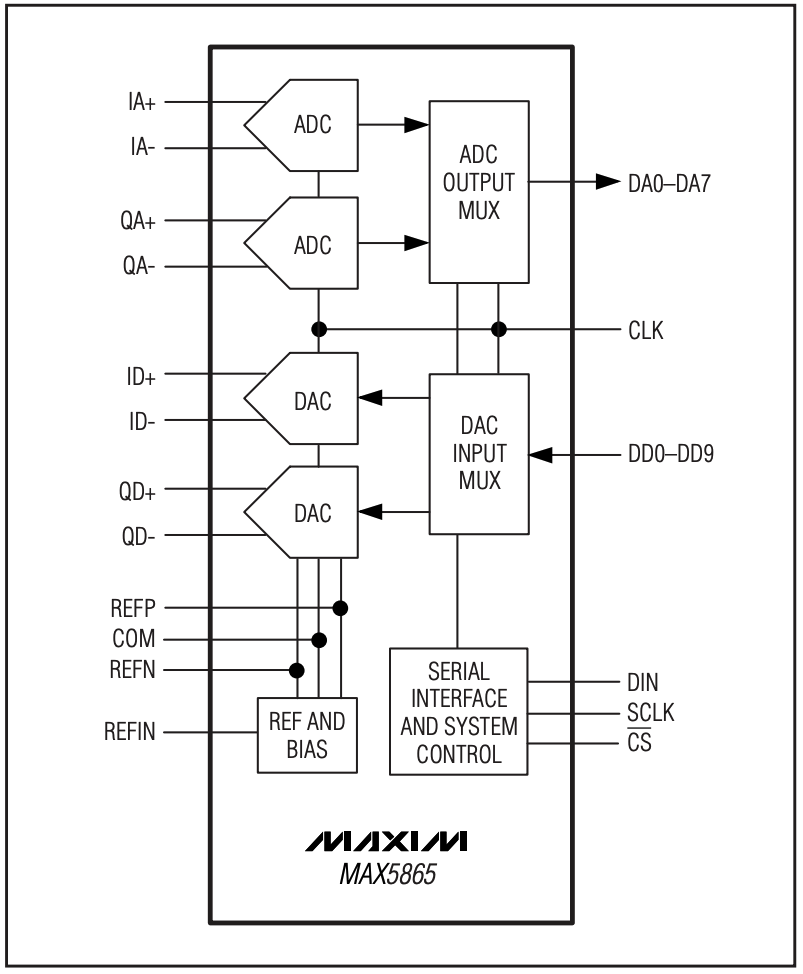

框图

数据手册

特点

集成的双路8位ADC与双路10位DAC

超低功耗

fCLK = 40MHz时75.6mW (收发器模式)

fCLK = 22MHz时64mW (收发器模式)

低电流空闲与关断模式

优越的动态性能

fIN = 5.5MHz时SINAD为48.4dB (ADC)

fOUT = 2.2MHz时SFDR为70dB (DAC)

优越的增益/相位匹配

fIN = 5.5MHz时±0.2°相位匹配，±0.05dB增益(ADC)匹配

内部/外部基准选择

+1.8V至+3.3V数字输出电压(TTL/CMOS兼容)

为ADC/DAC提供多路复用并行数字输入/输出

微型48引脚薄型QFN封装(7mm x 7mm)

可提供评估板(请定购MAX5865EVKIT)

产品详情

MAX5865超低功耗、高度集成的模拟前端适用于便携式通信设备，如手机、PDA、WLAN以及3G无线终端。MAX5865集成了双路8位接收ADC和双路10位发送DAC，以极低的功耗提供更高的动态性能。ADC的模拟I-Q输入放大器为全差分模式，可以接受1VP-P满量程信号。I-Q通道相位匹配典型值为±0.2°，幅度匹配典型值为±0.05dB。fIN = 5.5MHz和fCLK = 40MHz时，ADC的SINAD为48.4dB，无杂散动态范围(SFDR)为70dBc。DAC的模拟I-Q输出为全差分模式，满量程输出为±400mV，共模电压为1.4V。I-Q通道的相位匹配为±0.15°，增益匹配为±0.05dB。fOUT = 2.2MHz和fCLK = 40MHz时，DAC也具有双路10位分辨率，SFDR为72dBc、SNR为57dB。

针对频分双工(FDD)与时分双工(TDD)模式，ADC与DAC可以同时工作或独立工作。3线串行接口控制关端和收发器的工作模式。收发模式下ADC与DAC同时工作、fCLK = 40Msps时，功耗典型值为75.6mW。MAX5865具有内部1.024V电压基准，在整个电源供电范围与工作温度范围内保持稳定。MAX5865工作在+2.7V至+3.3V模拟电源，为保证逻辑兼容性带有一个+1.8V至+3.3V数字I/O电源输入。空闲模式下静态电流为8.5mA，关断模式下为1µA。MAX5865工作温度范围为-40°C至+85°C，采用48引脚薄型QFN封装。

应用

3G无线终端

固定/移动宽带无线调制解调器

窄带/宽带CDMA手机

PDA

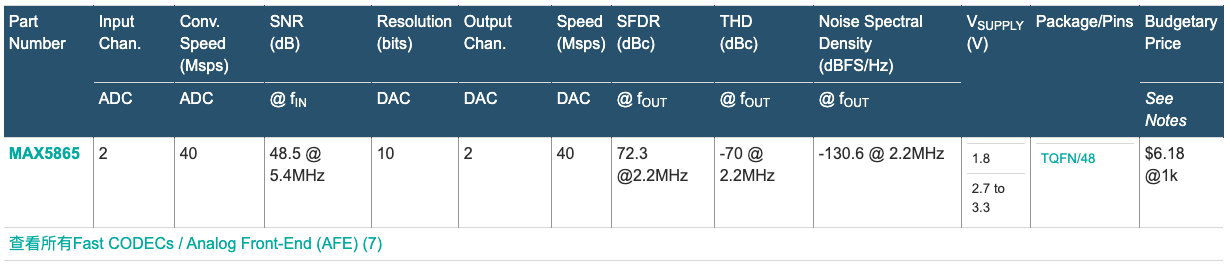

购买及价格

美信的MAX19713

10位、45Msps、全双工模拟前端

超低功耗AFE，集成了Tx DAC、Rx ADC和辅助控制数据转换器

框图

数据手册

特点

双路10位、45Msps Rx ADC和双路10位、45Msps Tx DAC

超低功耗

fCLK = 45MHz时，FD模式下消耗91.8mW

fCLK = 45MHz时，低速接收(Rx)模式下消耗79.2mW

fCLK = 45MHz时，低速发送(Tx)模式下消耗49.5mW

低电流待机模式和关断模式

可编程Tx DAC共模直流电压，调节I/Q失调

优异的动态性能

fIN = 5.5MHz时，SNR = 54.1dB (Rx ADC)

fOUT = 2.2MHz时，SFDR = 70.3dBc (Tx DAC)

三路12位、1µs辅助DAC

10位、333ksps辅助ADC，带有4:1多路复用器输入和数据平均电路

卓越的增益/相位匹配度

fIN = 5.5MHz时，匹配度为：±0.03°相位匹配、±0.02dB增益匹配(Rx ADC)

复用并行数字I/O

串口控制

多种功率管理模式

关断、待机、空闲、Tx/Rx禁用

小尺寸、56引脚、薄型QFN封装(7mm x 7mm x 0.8mm)

产品详情

MAX19713是超低功耗、高集成度混合信号模拟前端(AFE)，工作在全双工(FD)模式，可理想用于宽带通信系统。该器件经过优化，能够以极低功耗获得较高的动态性能，集成了双路10位、45Msps接收(Rx) ADC，双路10位、45Msps发送(Tx) DAC，用于辅助RF前端控制的3路快速建立、12位DAC和1路10位、333ksps辅助ADC。在45MHz时钟频率下，FD工作模式的典型功耗为91.8mW。

Rx ADC在5.5MHz输入频率、45MHz时钟频率下具有54dB的SINAD和72.2dBc的SFDR。模拟I/Q输入放大器为全差分结构，可接受1.024VP-P满量程信号。I/Q通道匹配度典型值为：±0.03°相位匹配、±0.02dB增益匹配。

Tx DAC在fCLK = 45MHz、fOUT = 2.2MHz时，具有70.3dBc的SFDR。I/Q满量程模拟输出电压范围为差分±400mV。输出直流共模电压从0.71V至1.06V。可调节I/Q通道失调，优化边带抑制/载波抑制。I/Q通道匹配度典型值为：±0.01dB增益匹配和±0.05°相位匹配。

Rx ADC和Tx DAC使用两个独立的10位高速数字总线，能够工作在频分复用全双工模式。Rx ADC和Tx DAC可以单独关闭，优化电源管理。3线串行接口控制电源管理模式、辅助DAC通道和辅助ADC通道。

MAX19713采用2.7V至3.3V模拟电源和1.8V至3.3V数字I/O电源供电。MAX19713工作在扩展工业级温度范围(-40°C至+85°C)，提供56引脚、薄型QFN封装。数据资料最后部分的选型指南列出了AFE系列的引脚兼容产品。对于时分复用(TDD)系统，请参考MAX19705–MAX19708 AFE系列产品。

应用

802.11a/b/g WLAN

便携式通信设备

VoIP终端

WiMAX CPE

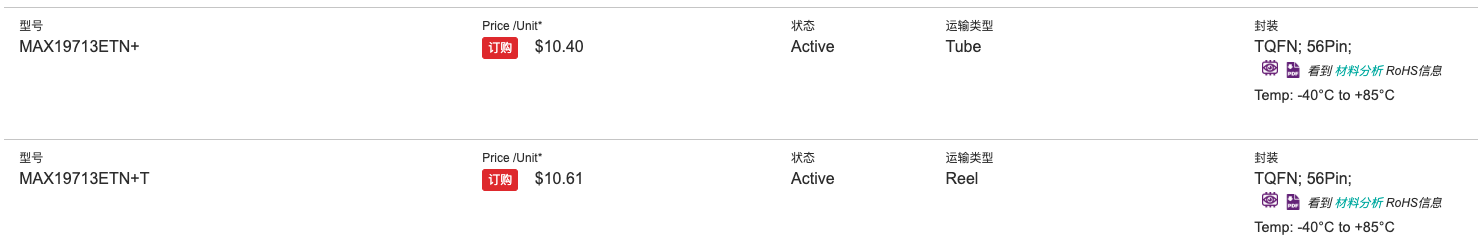

购买及价格
