AD9283

AD9283
基本信息
描述:8位,50 MSPS/80 MSPS/100 MSPS的3V A/D转换器
厂商:Analog Devices, Inc.

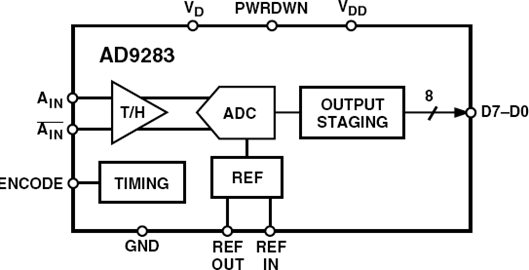

产品结构框图(图片)
引脚排列
器件类别:(模数转换器)高速ADC (> 10MSPS)
产品图片
产品特性

片内集成高性能抽样和保持放大器,输入信号可采用单输入或差分输入;处理输入电压峰峰值在0~1V之间的模拟信号;采用+3V模拟电源和单+3V数字电源;片内提供+1.2~+1.3V的参考电压;最高抽样速率可达100MS/s;低功耗,在100MS/s抽样速率下只有90mW;高达475MHz的模拟输入信号带宽;在最高抽样速率下可以达46.5dB的信噪比;具有高速并行输出接口。

主要参数

片内基准电压源和采样保持器 475 MHz 模拟带宽 信噪比:46.5 dB(100 MSPS,41 kHz输入频率) 1 Vp-p 模拟输入范围 +3.0 V单电源供电(2.7 V至3.6 V)

产品应用

航空航天 防务

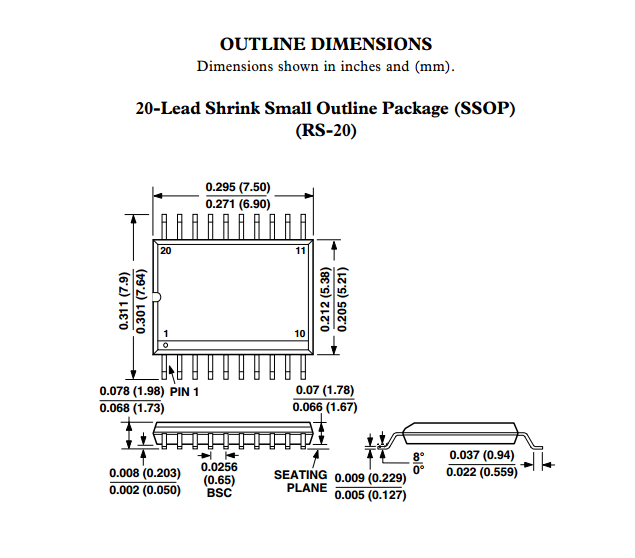

封装
资源链接
文章
技术文章
作者:Rob Reeder
其它技术交流渠道
设计工具
库/模型
CAD库文件

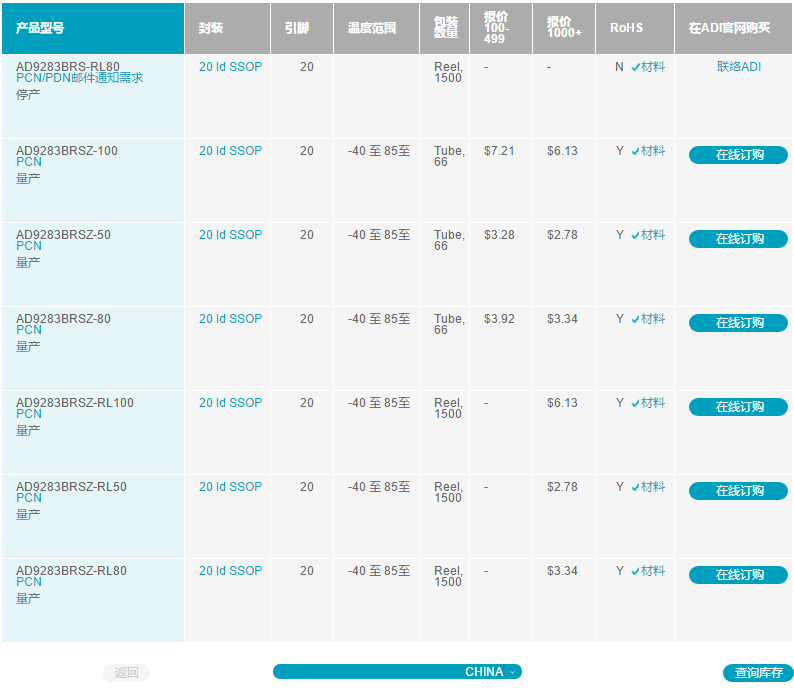

AD9283BRSZ-RL50
1-Channel Single ADC Pipelined 50Msps 8-bit Parallel 20-Pin SSOP T/R
AD9283BRSZ-RL80
1-Channel Single ADC Pipelined 80Msps 8-bit Parallel 20-Pin SSOP T/R
AD9283BRSZ-100
Single ADC Pipelined 100Msps 8-bit Parallel 20-Pin SSOP Tube
设计参考
评估板信息
评估板介绍(Markdown备注)

AD9283是一款8位单片采样模数转换器,采用片上跟踪与保持电路,具有成本低、功耗低、体积小、使用方便等优点。该产品以100 MSPS的转化率运行,在其全部运行范围内具有出色的动态性能。 ADC只需要一个3.0 V(2.7 V到3.6 V)电源和一个编码时钟就可以实现完全的性能运行。许多应用程序不需要外部引用或驱动程序组件。

原理图

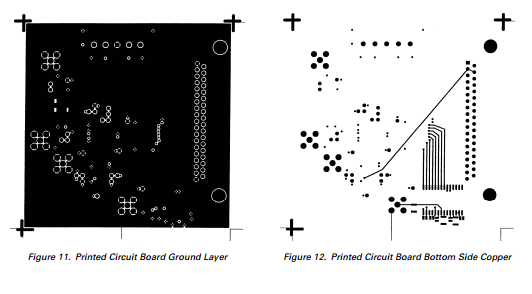

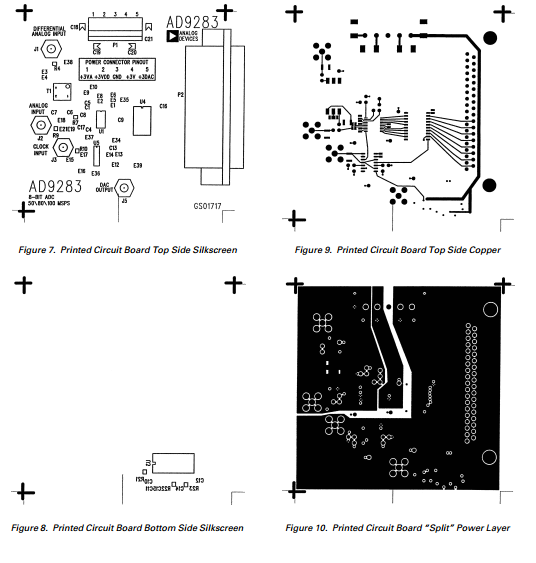

pcb板图
图1
图2
