LTC2281

LTC2281
基本信息
描述:双通道、10 位、125Msps 低功率 3V ADC
器件类别:模数转换器
产品图片
产品结构框图
产品特性

+ 集成双通道 10 位 ADC +采样速率:125Msps +单 3V 电源 (2.85V 至 3.4V) +低功率:790mW +61.6dB SNR、85dB SFDR +110dB 通道隔离度 (在 100MHz) +灵活的输入:1VP-P 至 2VP-P 范围 +640MHz 满功率带宽 S/H (采样及保持) +时钟占空比稳定器 +停机和打盹模式 +数据就绪输出时钟 +引脚兼容系列 - 125Msps:LTC2283 (12 位)、LTC2281 (10 位) -105Msps:LTC2282 (12 位)、LTC2280 (10 位) -80Msps:LTC2294 (12 位)、LTC2289 (10 位) -65Msps:LTC2293 (12 位)、LTC2288 (10 位) -40Msps:LTC2292 (12 位)、LTC2287 (10 位) + 64 引脚 (9mm x 9mm) QFN 封装

主要参数

+ 电源电压(VDD)...........4V +数字输出接地电压.........–0.3V至1V +模拟输入电压(注释3)......–0.3V至(VDD + 0.3V) +数字输入电压.............–0.3V至(VDD + 0.3V) +数字输出电压.............–0.3V至(OVDD + 0.3V) +功耗.......................1500毫瓦 +工作温度范围 + LTC2281C............0℃至70℃ + LTC2281I...........–40℃至85℃ + 存储温度范围...........–65℃至150℃

产品应用

+ 无线和有线宽带通信 +成像系统 +频谱分析 +便携式仪表

封装

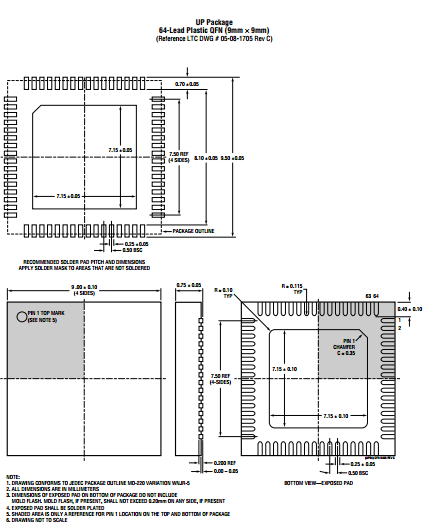

64 LD QFN
资源链接
设计工具
评估板信息
评估板型号:DC1098A-D
评估板图片
评估板介绍

DC 1098 a-d:LTC 2281双通道10位、125msps低功耗3v adc评估板

评估板信息
评估板型号:DC1098A-A
评估板图片
评估板介绍

DC 1098 a-a:LTC 2281双通道10位、125msps低功耗3v adc评估板
