AD9545: IEEE1588 第2版以及1pps 同步器和自适应时钟转换器

AD9545: IEEE1588 第2版以及1pps 同步器和自适应时钟转换器
基本信息
IEEE1588 第 2 版以及 1 pps 同步器和自适应时钟转换器

AD9545 支持针对在服务提供商包交换网络上提供频率、相位和当日时间的现有和新兴 ITU 标准。 将 AD9545 的 10 个时钟输出同步为多达四个输入基准电压源中的任意一个。数字锁相环 (PLL) 可减少与外部基准电压源相关的定时抖动。数字控制的环和保持电路即使在所有基准输入失败时仍可持续产生低抖动输出信号。 AD9545 提供 48 引脚 LFCSP (7 mm × 7 mm) 封装,可在 −40°C 至 +85°C 的温度范围内工作。

器件类别
时钟发生器
时钟同步
产品图片
产品结构框图
产品特性

* 双 DPLL 可同步 1 Hz 到 500 MHz 物理层时钟,可在提供频率转换的同时去除噪声基准电压源的信号抖动 * 符合 ITU-T G.8262 和 Telcordia GR-253 标准 * 支持 Telcordia GR-1244、ITU-T G.812、G.813、G.823、G.824、G.825 和 G.8273.2 * 针对低至 50 ppb 的频率偏移可进行持续频率监控和基准电压源验证 * 两个 DPLL 都配有带有 24 位可编程模块的 24 位小数分频器 * 可编程数字环路滤波器带宽:10-4 至 1850 Hz * 两个独立的可编程辅助 NCO(1 Hz 至 65,535 Hz,分辨率 < 1.4 × 10−12 Hz),适合 PTP 应用中的 IEEE-1588 第 2 版伺服反馈 * 自动和手动保持和基准电压源切换,实现零延迟、无中断或相位增建 * 基于可编程优先级的基准电压源切换,支持手动、自动可逆和自动不可逆模式 * 5对时钟输出引脚,每对都可用作差分 LVDS/HCSL/CML 或者两个单端输出(1 Hz 至 500 MHz) * 2个差分或 4 个单端输入基准电压源 * 交叉点多路复用器将基准输入与 PLL 互连 * 支持嵌入(模块化)输入/输出时钟信号 * 快速 DPLL 时钟模式 * 支持 25 MHz 至 52 MHz 晶体谐振器、TCXO 或 OCXO 作为系统时钟,提供系统时钟频率稳定性补偿 * 自动初始化的外部 EEPROM 支持 * 1.8 V 单电源供电,带有内部调节功能 * 内置温度监控器/警报和温度补偿,可增强零延迟性能

产品应用
GPS、PTP (IEEE-1588) 以及 SyncE 去除信号抖动和同步
光传送网络 (OTN)、SDH、运营商级以太网以及宏和小蜂窝基站
带有去除信号抖动功能的 OTN 映射/解映射
小基站时钟,包括基带和无线电
Stratum 2、Stratum 3e 和 Stratum 3 保持、去除信号抖动和相位瞬态控制
JESD204B 支持模数转换器 (ADC) 和数模转换器 (DAC) 时钟
线缆基础设施
运营商级以太网

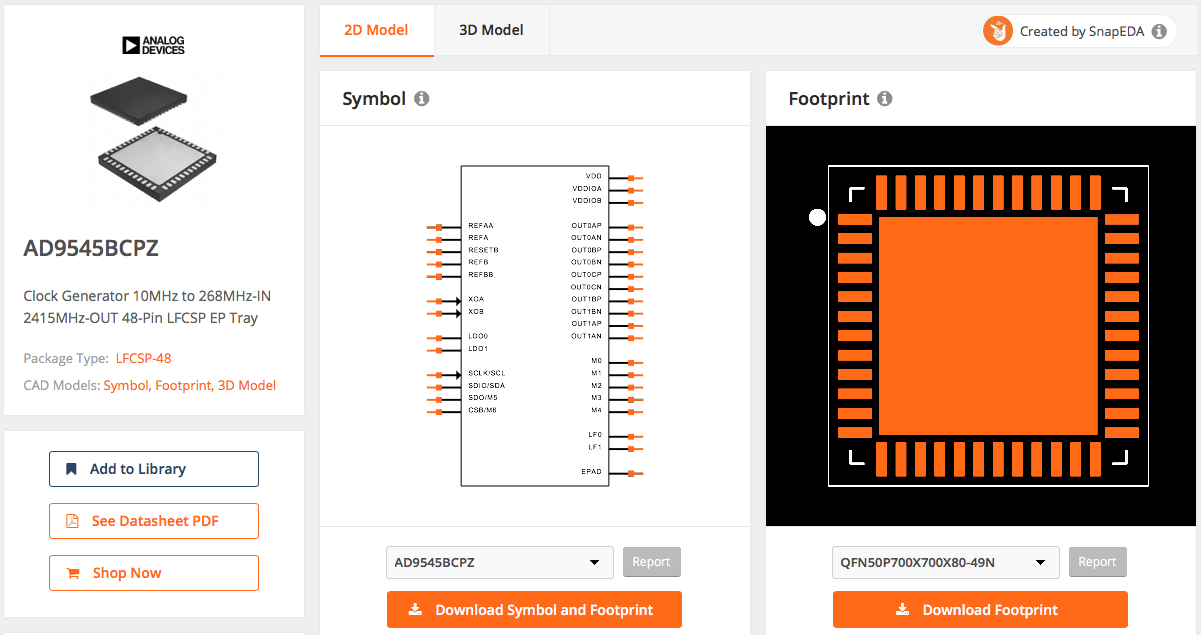

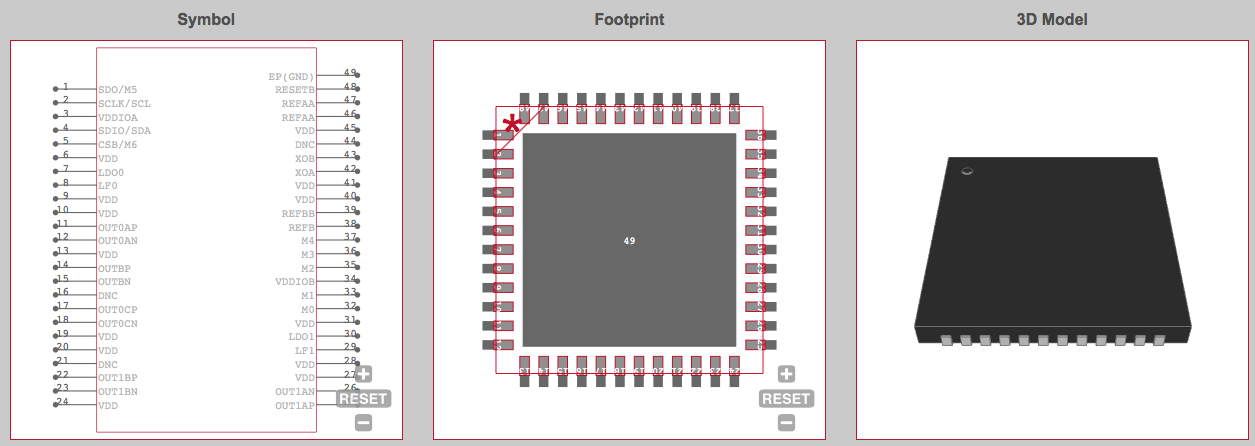

设计工具
评估板信息
评估板图片
评估板介绍

AD9545 评估板是一款小巧且易于使用的平台,可用于评估 AD9545 双数字 PLL 和 1 pps 同步器的所有功能。AD9545 提供高精度多输出时钟发生器功能以及两个片内去除信号抖动数字 PPL 内核。PLL0 和 PLL1 经过优化,适用于高性能同步时钟应用场合,例如 GPS、IEEE1588v2、同步以太网、OTN 和新一代无线基带协议。可通过串行端口控制对 PLL 进行完全配置,并且可通过外部 EEPROM 进行配置以完成上电配置。 AD9545 可输出最多 5 个差分时钟信号外加两个单端时钟,单端时钟由两个高性能数字 PLL 和两个高精度 NCO(数字控制的振荡器)驱动。评估板上可访问 12 个总输出和 4 个基准输入。 输出差分传输线对使用 50Ω 单端特性阻抗,并连接到标准边缘发射 SMA 连接器。AD9545/PCBZ 配备完全可配置的电源,用户可以在由降压开关稳压器或外部 LDO 直接供电时对 AD9545 进行评估。AD9545 评估板使用符合 RoHS 的 FR-4 材料。为方便起见,此处提供了 AD9545 数据手册中的详细信息。将此用户指南与 ADI 提供的数据手册一起使用。

评估板的优势和特点

* 使用 6V 墙式适配器和板载 LDO 电压稳压器可轻松实现电源连接。 * 10 个交流耦合单端(通过一个平衡非平衡转换器将差分信号重组在一起)输出 SMA 连接器,带有兼容 HCSL、CML 或 LVDS(默认)的用户可配置输出终端。 * 4 个可配置基准输入,可在单端和差分基准输入 SMA 连接器之间选择。 * 用于系统时钟的 1 个交流耦合单端输入 SMA 连接器。 * 引脚可编程,上电可配置性。 * 状态 LED。 * 到 PC 的 USB 连接。 * 通过 ACE 插件模块提供带有简单图形用户界面的基于 Microsoft Windows 的评估软件

相关器件
功能替代器件
SI53306-B-GMR
ICS501MILF
伴侣器件
MC34063
AT45DB011D
