AD9288

AD9288
基本信息
描述:完整的14位CCD/CIS信号处理器,双路8位、40/80/100 MSPS ADC
厂商:Analog Devices, Inc.
器件类别:高速ADC (> 10MSPS)
产品图片(图片)

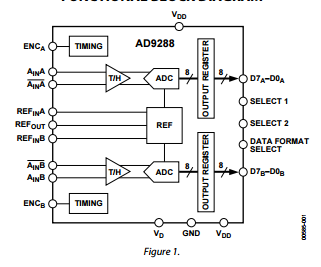

产品结构框图(图片)
产品特性

AD9288是一款双核8位单芯片采样模数转换器(ADC),内置片内采样保持电路,专门针对低成本、低功耗、小尺寸和易用性进行了优化。该产品采用100 MSPS转换速率工作,在整个工作范围内都具有出色的动态性能。每个通道均可以独立工作。 该ADC只需一个3 V(2.7 V至3.6 V)单电源和一个编码时钟就能充分发挥工作性能。对于大多数应用来说,无需外部基准电压源或驱动器件。数字输出为TTL/CMOS兼容,单独的输出电源引脚支持3.3 V或2.5 V逻辑接口。 编码输入为TTL/CMOS兼容,8位数字输出可以采用+3 V(2.5 V至3.6 V)电源供电。用户可选项提供各种省电模式、数字数据格式和数字数据定时方案组合。在省电模式下,数字输出被置为高阻状态。 AD9288采用先进的CMOS工艺制造,提供48引脚表面贴装塑料封装(7x7 mm、1.4 mm 48引脚LQFP),额定温度范围为-40°C至+85°C工业温度范围。引脚排列设计可实现10位升级。

主要参数

双核8位、40/80/100 MSPS ADC; 低功耗:每通道90 mW (100 MSPS); 片内基准电压源和采样保持; 每通道475 MHz模拟带宽; 信噪比(SNR):47dB (41 MHz); 每通道模拟输入范围:1 Vp-p; +3 V单电源供电(2.7 V 至 3.6 V); 提供单通道工作省电模式; 输出模式:二进制补码或偏移二进制; 输出数据对准模式。

产品应用

航空航天和防务 雷达

封装
设计工具
库/模型
CAD库文件
AD9288BSTZ-80
2-Channel Dual ADC Pipelined 80Msps 8-bit Parallel 48-Pin LQFP Tray
AD9288BSTZ-40
Dual Channel Dual ADC Pipelined 40Msps 8-bit Parallel 48-Pin LQFP Tray
AD9288BSTZ-100
Analog to Digital Converter Dual Pipelined 100m SPS 8-Bit Parallel 48-Pin LQFP
评估板信息
评估板型号:AD9288
评估板介绍

AD9288是一个双8位单片采样模数转换器,具有片上跟踪和保持电路。它是优化为低成本,低功耗,小尺寸,易于使用。该产品以100 MSPS的转化率运行,在其整个运行范围内具有出色的动态性能。每个通道都可以独立运行。 ADC只需要一个3.0 V(2.7 V到3.6 V)电源和一个编码时钟就可以实现全性能运行。许多应用程序不需要外部引用或驱动程序组件。

原理图

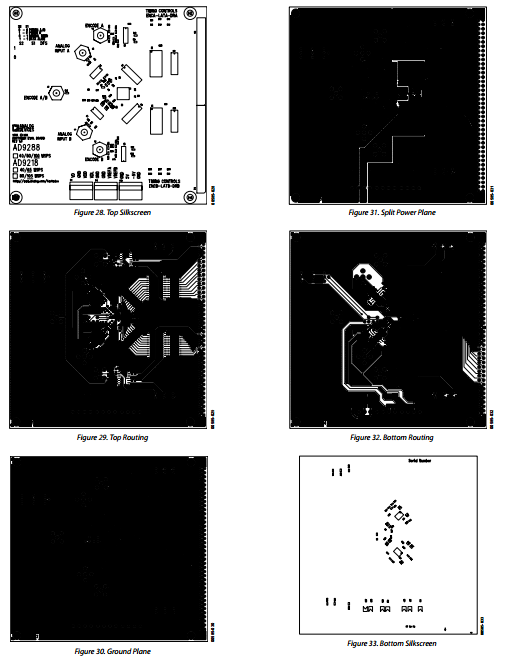

pcb板图
相关器件
伴侣器件

推荐 ADC Drivers •For high performance, wide bandwidth and low distortion: ADA4937-1. •For high performance, wide bandwidth and current feedback: ADA4927-1. •In DC-coupled applications: AD8138, ADA4932-1. 推荐 References •For precision, low power applications: ADR127, ADR3412, ADR827.

ADA4937-1
ADA4927-1
AD8138
ADA4932-1
ADR127
ADR3412
ADR827

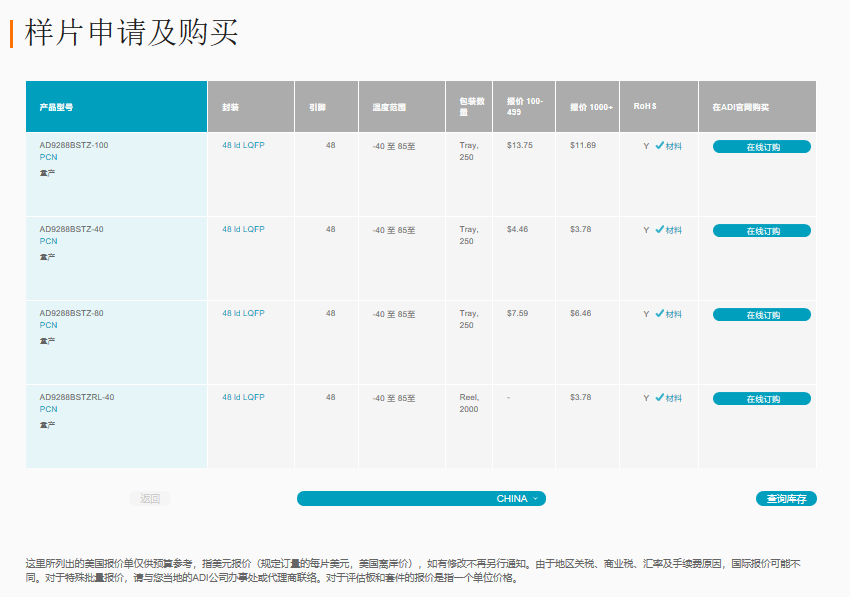

购买渠道
