AD9600
AD9600
基本信息
描述:10位、105 MSPS/125 MSPS/150 MSPS、1.8 V双核模数转换器
器件类别:模数转换器
产品图片

产品结构框图

产品特性
+ 信噪比(SNR):60.6 dBc (61.6 dBFS,至70 MHz、150 MSPS) +无杂散动态范围(SFDR): 81 dBc(至70 MHz、150 MSPS) +低功耗:825 mW(150 MSPS) +1.8 V模拟电源供电 +1.8 V至3.3 V CMOS输出电源或1.8 V LVDS电源 +1至8整数输入时钟除法器 +中频(IF)采样频率最高可达450 MHz +模数转换器(ADC)内置基准电压源 +集成ADC采样保持输入 +灵活的模拟输入范围:1 V p-p至2 V p-p +分模拟输入、650 MHz带宽 +ADC时钟占空比稳定器
主要参数
+ Resolution (Bits): 10bit + #Chan: 2 +Sample Rate: 150MSPS +Interface: LVDS,Par +Analog Input Type: Diff-Uni +Ain Range: (2Vref) p-p,1 V p-p,2 V p-p +ADC Architecture: Pipelined +Pkg Type: CSP
产品应用
+ 点对点无线电接收机(GPSK、QAM) +分集无线电系统 +输入/输出解调系统 +智能天线系统 +数字预失真 +通用软件无线电 +宽带数据应用 +数据采集 +无损检验

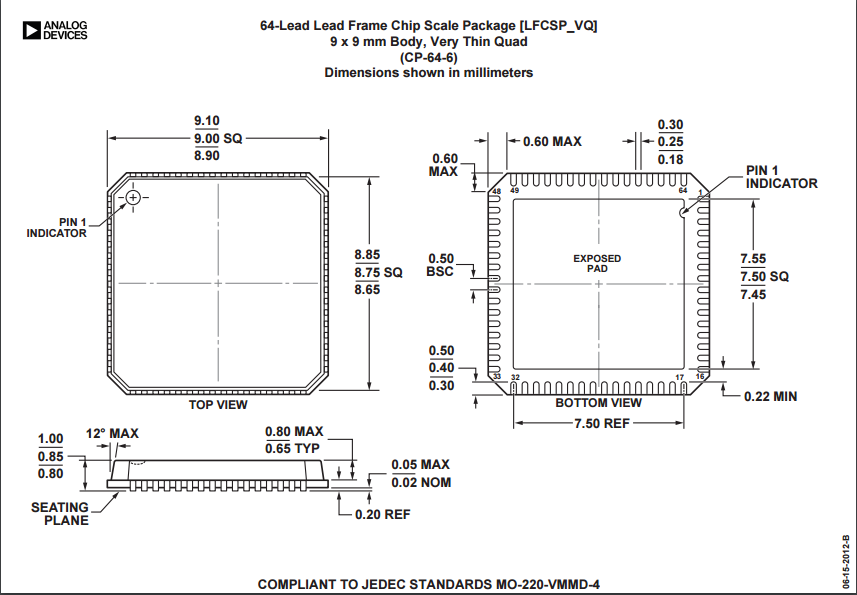

封装
64 ld LFCSP
