ADC0804

ADC0804
基本信息
描述:具有 1 LSB INL 的 8 位单通道 µP 兼容型模数转换器
器件类别:模数转换器
产品图片
产品结构框图
产品特性

1.ADC0801,ADC0802,ADC0803,ADC0804和ADC0805器件是CMOS 8位逐次逼近型转换器(ADC); 2.这些转换器设计为允许使用带有三态输出锁存器的NSC800和INS8080A衍生控制总线直接驱动数据总线。 3.这些ADC看起来像微处理器的存储器位置或I / O端口,不需要接口逻辑。 4.可以调整电压参考输入,以允许将任何较小的模拟电压范围编码为全8位分辨率。 5.差分模拟电压输入 6.逻辑输入和输出满足MOS和TTL电压电平规范 7.适用于2.5 V(LM336)电压基准 片上时钟发生器 8.具有5 V单电源供电的0 V至5 V模拟输入电压范围 9.无需调零 10.0.3英寸标准宽度20引脚DIP封装 11.采用比例式或5 VDC,2.5 VDC或模拟量程调整电压基准 12.分辨率:8位 13.总误差:±1/4 LSB,±1/2 LSB和±1 LSB 14.转换时间:100μs

主要参数

1.Resolution 2.Total Error 3.Conversion Time 4.输入电压 5.接口

产品应用

1.Operates With Any 8-Bit µP Processors or as a Stand-Alone Device 2.Interface to Temp Sensors, Voltage Sources, and Transducers

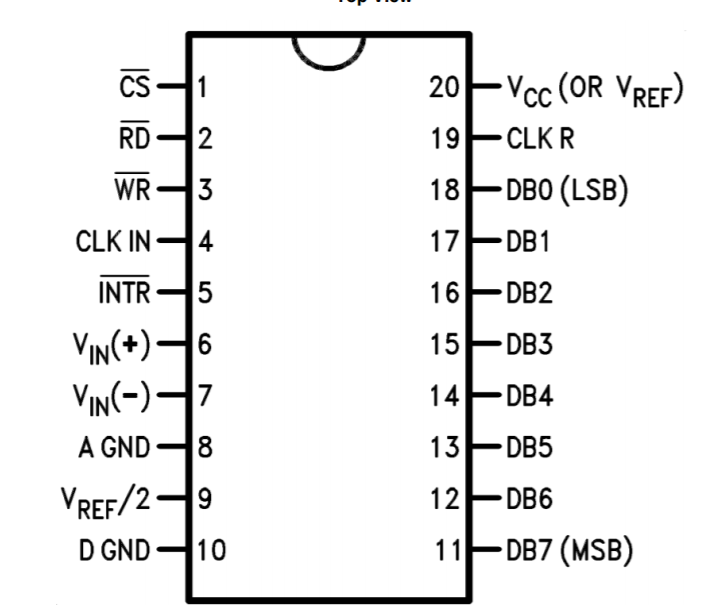

封装1:NFH and DW Package 20-Pin PDIP and SOIC Top View  26.073 mm × 6.604 mm
封装2:SOIP  12.80 mm × 7.50 mm
资源链接
设计工具
库/模型
CAD库文件
ADC0804LCWM/NOPB
8-Bit µP Compatible A/D Converters 20-SOIC 0 to 70
ADC0804LCWMX/NOPB
8-Bit µP Compatible A/D Converters 20-SOIC 0 to 70
ADC0804LCWM
8-Bit µP Compatible A/D Converters 20-SOIC 0 to 70
ADC0804LCWMX
8-Bit µP Compatible A/D Converters 20-SOIC 0 to 70
