ADC0809

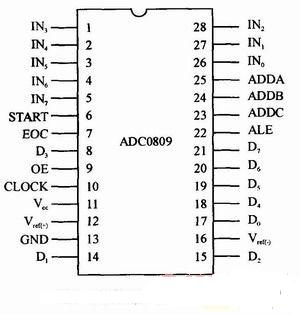

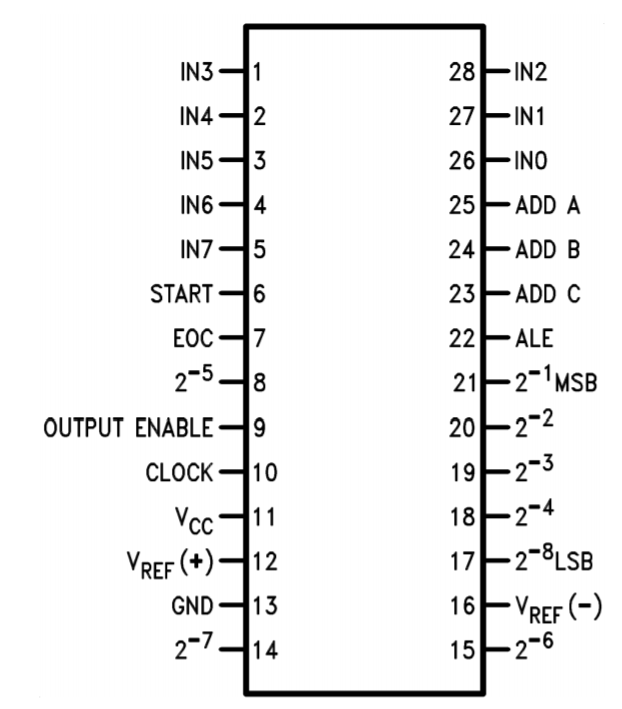

1.IN0～IN7：8路模拟量输入端； 2.D0～D7：8位数字量输出端； 3.ADDA、ADDB、ADDC：3位地址输入线，用于选通8路模拟输入中的一路； 4.ALE：地址锁存允许信号，输入，高电平有效； 5.START：A／D转换启动信号，输入，高电平有效； 6.EOC：A／D转换结束信号，输出，当A／D转换结束时，此端输出一个高电平(转换期间一直为低电平)； 7.OE：数据输出允许信号，输入，高电平有效。当A／D转换结束时，此端输入一个高电平才能打开输出三态门，输出为数字量； 8.CLK：时钟脉冲输入端。要求时钟频率不高640kHz； 9.REF(+)、REF(-)：基准电压； 10.Vcc：电源，单一+5V； 11.GND：地。

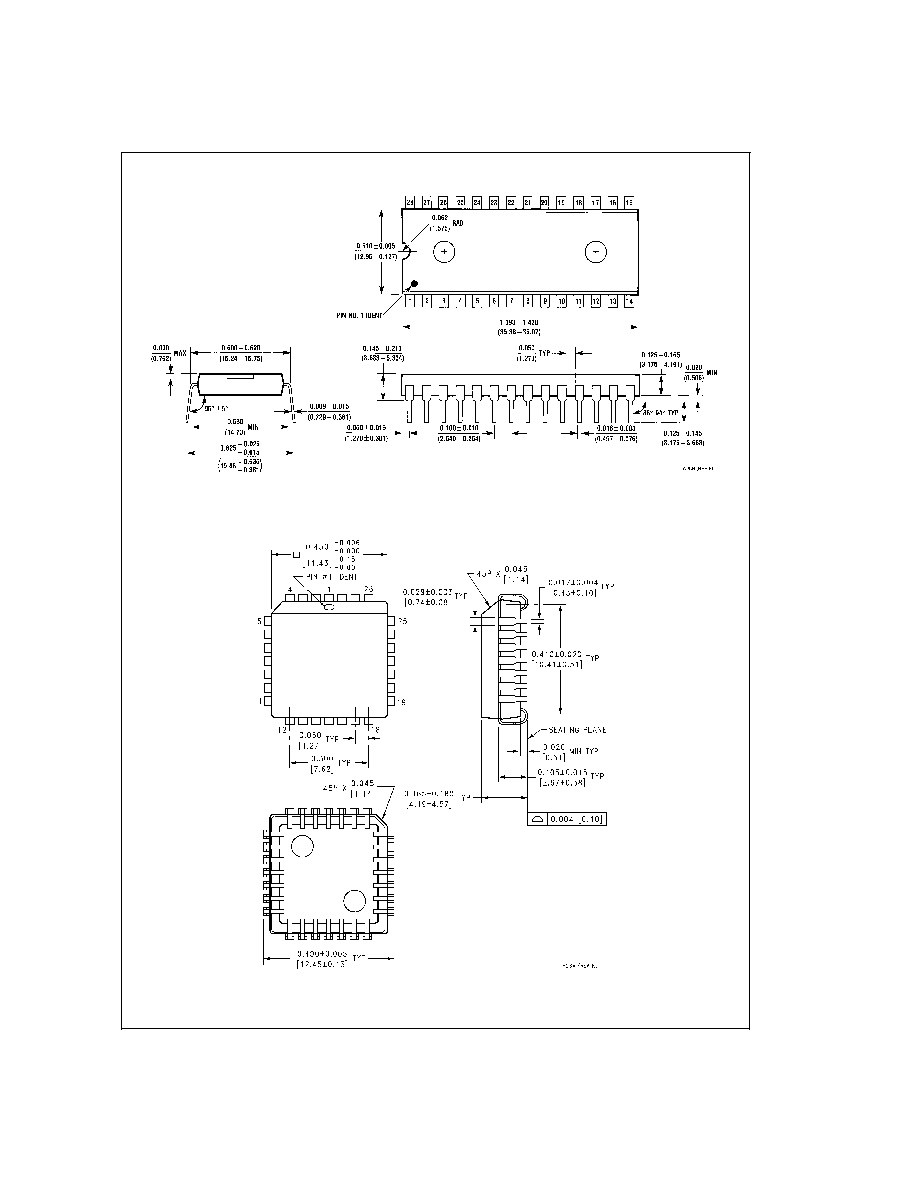

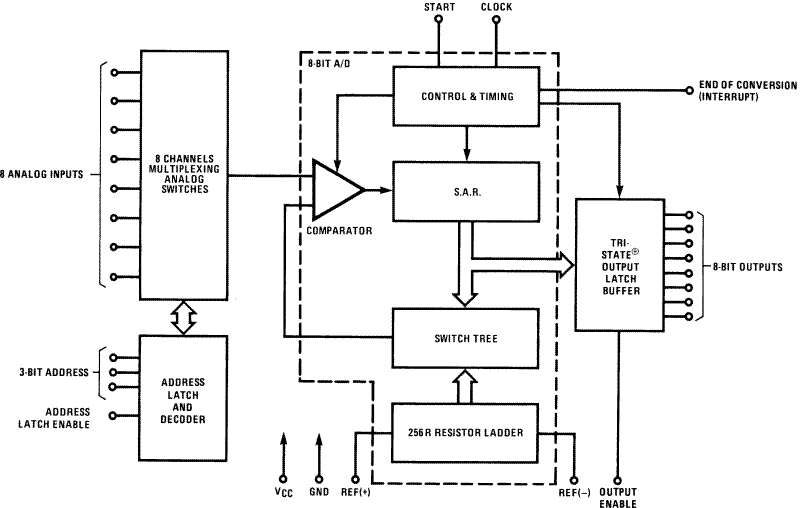

1.ADC0809是8路8位A／D转换器(即分辨率8位)。 2.转换速度快：具有转换起停控制端，转换时间为100μs。 3.采用单+5V电源供电，模拟输入电压范围为0～+5V，且不需零点和满刻度校准。 4.工作温度范围为-40～+85℃。 5.低功耗：功耗可抵达约15mW。 6.ADC0809芯片有28条引脚，采用双列直插式封装。 7.价格低廉。
1.Resolution: 8 Bits 2.Total Unadjusted Error: ±½ LSB and ±1 LSB 3.Single Supply: 5 VDC 4.Low Power: 15 mW 5.Conversion Time: 100 μs
1.无线座机充电电池 2.Digital Filter Types in Delta Sigma ADCs 3.Using ADC0808/809 8-Bit uP Compble ADCs w/8-Chan Analog Multiplexr 4.Data Acq Using ADC0816 & ADC0817 8-Bit ADC w/On-Chip 16 Chan Multiplexr

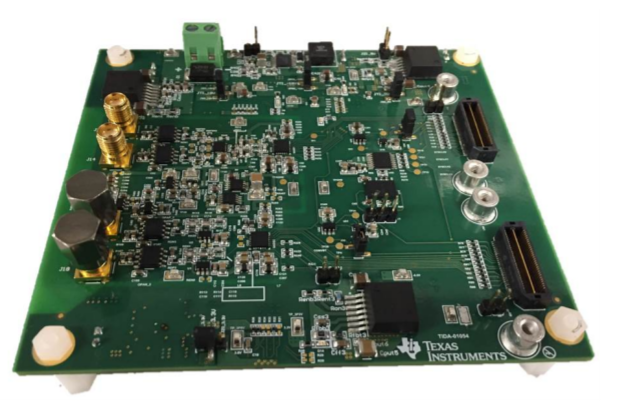

此高性能数据采集 (DAQ) 参考设计可提高 20 位差分输入模数转换器(ADC) 的动态范围。许多 DAQ 系统都需要具有较宽的满标量程 (FSR) 测量能力以获得充足的信号动态范围。在早期的参考设计中，许多逐次逼近型寄存器 (SAR) ADC 曾采用 THS4551 全差分放大器(FDA)；然而，THS4551 仅限于 5.4V 的最大电源电压，这不足以实现真正的 10VPP 差分输出 (10V FSR)，因此这需要提高具有 5V 基准电压的 SAR ADC 最大动态范围。此参考设计实现了一款具有 12.6V 最大电源电压的 TI THS4561 FDA 器件，并通过该器件展示了真正10VPP 差分输出的多个优势。测试结果表明，与之前的 设计 (TIDA-01054) 相比，该设计不仅可以实现更出色的性能，同时还降低了总体功耗。
