DDS:AD9850

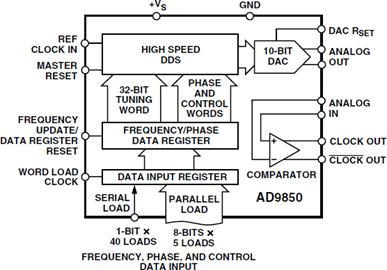

以精密时钟源作为基准时,AD9850能产生频谱纯净的频率/相位可编程、模拟输出正弦波。该正弦波可以直接用作频率源,或转换为适合捷变时钟发生器应用的方波。AD9850的创新型高速DDS内核提供一个32位频率调谐字;对于125 MHz基准时钟输入,输出调谐分辨率可以达到0.0291 Hz。AD9850的电路架构允许产生最高达到基准时钟频率一半(或62.5 MHz)的输出频率,而且输出频率能以最高每秒2300万新频率的速率发生数字式改变(异步)。该器件还提供五位数字控制相位调制,使其输出能够以180°、90°、45°、22.5°、11.25°及其任意组合的增量发生相移。AD9850还内置一个高速比较器,它经过配置可以接受DAC的(外部)滤波输出,以产生低抖动方波输出,这样该器件便可用作捷变时钟发生器。


以精密时钟源作为基准时,AD9850能产生频谱纯净的频率/相位可编程、模拟输出正弦波。该正弦波可以直接用作频率源,或转换为适合捷变时钟发生器应用的方波。AD9850的创新型高速DDS内核提供一个32位频率调谐字;对于125 MHz基准时钟输入,输出调谐分辨率可以达到0.0291 Hz。AD9850的电路架构允许产生最高达到基准时钟频率一半(或62.5 MHz)的输出频率,而且输出频率能以最高每秒2300万新频率的速率发生数字式改变(异步)。该器件还提供五位数字控制相位调制,使其输出能够以180°、90°、45°、22.5°、11.25°及其任意组合的增量发生相移。AD9850还内置一个高速比较器,它经过配置可以接受DAC的(外部)滤波输出,以产生低抖动方波输出,便可用作捷变时钟发生器。

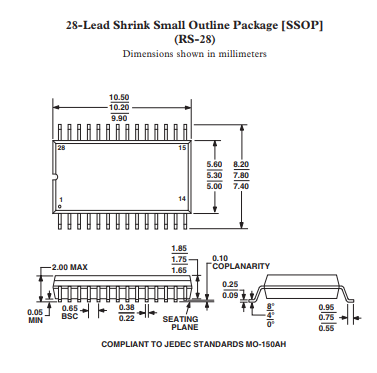

+ 125 MHz时钟速率 + 片内高性能DAC和高速比较器 + DAC SFDR > 50 dB (40 MHz AOUT) + 32位频率调谐字 + 简化的控制接口:并行字节或串行加载格式 + 相位调制能力 + 3.3 V或5 V单电源供电 + 低功耗:380 mW(125 MHz,5 V) 155 mW(100 MHz,3.3 V) + 省电功能 + 超小型28引脚SSOP封装
+ 医疗保健 + 雷达 + 分光计 + 航天航空和防务
