ADRV9026

ADRV9026
基本信息
描述:ADRV9026是一款高度集成的射频(RF)灵敏收发器,提供四个独立控制的发射机。

+ ADRV9026是一款高度集成的射频(RF)灵敏收发器,提供四个独立控制的发射机,用于监视每个发射机通道的专用观察接收机输入,四个独立控制的接收机,集成的合成器以及数字信号处理功能,可提供完整的收发器解决方案。该设备可提供蜂窝基础设施应用所需的性能,例如小型蜂窝基站无线电,宏3G / 4G / 5G系统以及大规模多入/多出(MIMO)基站。 + 接收器子系统由四个具有宽动态范围的独立,宽带,直接转换接收器组成。四个独立的发射机使用直接转换调制器,从而实现了低噪声,低功耗的工作。该设备还包括两个宽带,时间共享的观察路径接收器,每个接收器都有两个输入,用于监视发送器输出。 + 完整的收发器子系统包括自动和手动衰减控制,直流偏移校正,正交误差校正(QEC)和数字滤波,从而消除了数字基带中对这些功能的需求。还集成了其他辅助功能,例如提供一系列数字控制选项的模数转换器(ADC),数模转换器(DAC)和通用输入/输出(GPIO)。 + 为了实现高水平的RF性能,收发器包括五个完全集成的锁相环(PLL)。两个PLL为发送器和接收器信号路径提供低噪声和低功率小数N RF合成。第三个完全集成的PLL支持观察接收器使用独立的本地振荡器(LO)模式。第四个PLL生成转换器和数字电路所需的时钟,第五个PLL为串行数据接口提供时钟。 + 多芯片同步机制可在多个ADRV9026芯片之间同步所有LO和基带时钟的相位。所有压控振荡器(VCO)和环路滤波器组件都是集成的,可通过数字控制接口进行调节。 + 串行数据接口由四个串行器通道和四个解串器通道组成。该接口同时支持JESD204B和JESD204C标准,并以高达16 Gbps的数据速率运行。该接口还支持低带宽的交错模式,从而将高速数据接口通道的数量减少到一个。定点和浮点数据格式均受支持。浮点格式允许内部自动增益控制(AGC)对解调器设备不可见。 + ADRV9026直接由1.0 V,1.3 V和1.8 V稳压器供电,并通过标准串行外设接口(SPI)串行端口进行控制。包括全面的掉电模式,可将正常使用中的功耗降至最低。 ADRV9026采用14 mm×14 mm,289球芯片级球栅阵列(CSP_BGA)封装。

器件类别:收发器
产品图片
产品结构框图
产品特性

+ 4个差分变送器 + 4个差分接收器 + 2个观测接收器,每个都有2个输入 + 中心频率:650 MHz至6000 MHz + 最大接收器带宽:200 MHz + 最大发射机带宽:200 MHz + 最大发射机合成带宽:450 MHz + 最大观测接收机带宽:450 MHz + 完全集成的独立小数N射频合成器 + 完全集成的时钟合成器 + 所有本地振荡器和基带时钟的多芯片相位同步 + 支持TDD和FDD应用 + 16 Gbps JESD204B / JESD204C数字接口

设计工具
库/模型
CAD库文件
Wideband Rf Transceiver Eval Board
Wideband Rf Transceiver Eval Board
Multi-function Transceiver
Multi-function Transceiver
评估板信息1

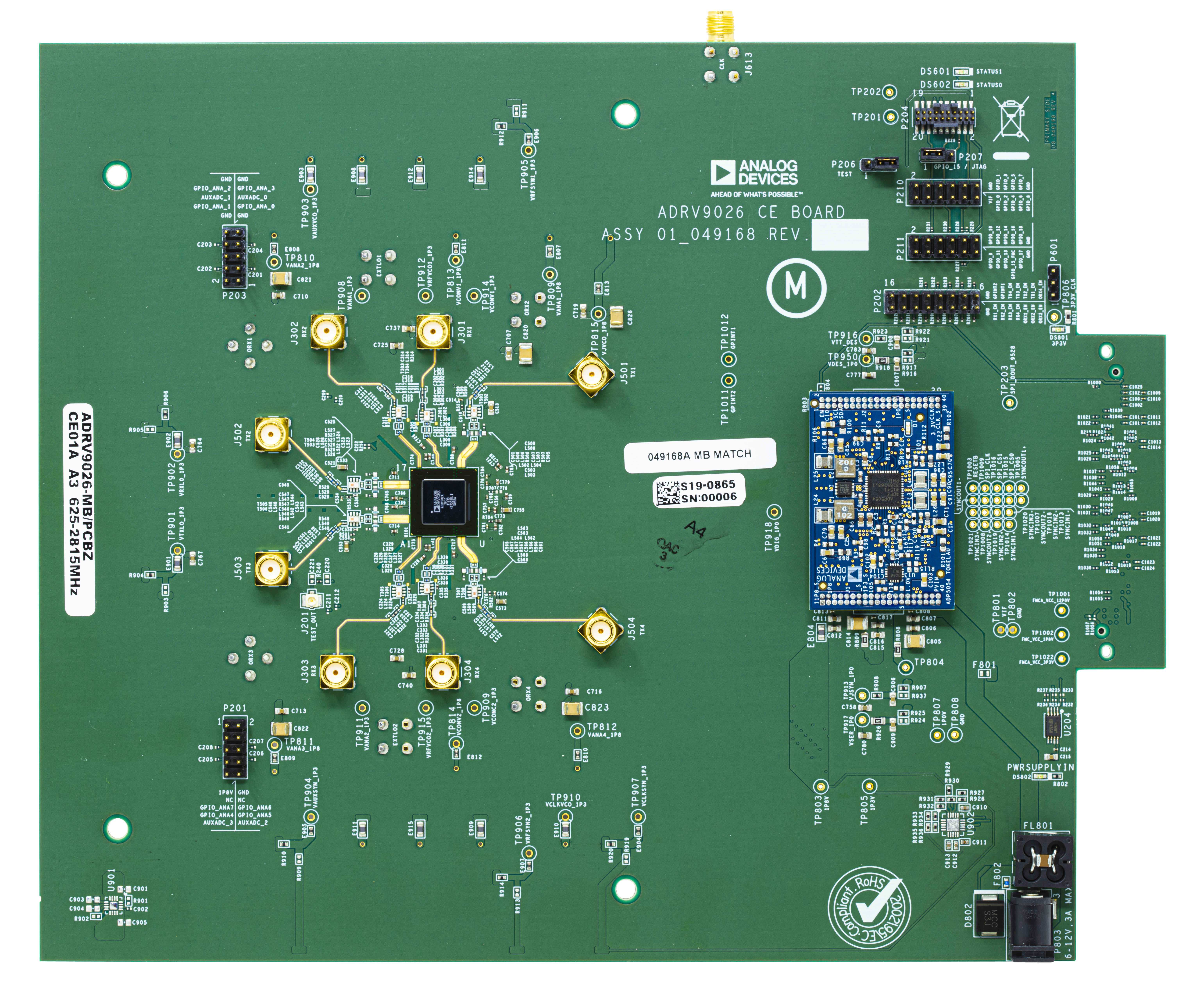

评估板图片
评估板介绍

ADRV9026-HB / PCBZ和ADRV9026-MB / PCBZ是设计用于展示四通道宽带RF收发器ADRV9026的无线电卡。 无线卡为设备评估提供4x4收发器平台。 无线卡运行所需的所有外围设备均包括单独的高效电源电路板,以及无线板上包含的高性能时钟解决方案。 通过FMC连接器将其中一张无线卡与FPGA主板ADS9-V2EBZ相连,构成ADRV9026的完整评估平台。

特性

+ 完整的无线电卡进行评估 + ADRV9026-HB / PCBZ适用于2.8GHz至6GHz频带 + ADRV9026-MB / PCBZ适用于650MHz至2.8GHz频带 + 在650MHz至6GHz频率范围内运行的4x4宽带RF收发器平台 + 单独的电源子卡提供了高效电源解决方案的参考设计 + FMC连接器与FPGA主板ADS9-V2EBZ + 包括原理图,布局,BOM,API和评估软件

评估板信息2

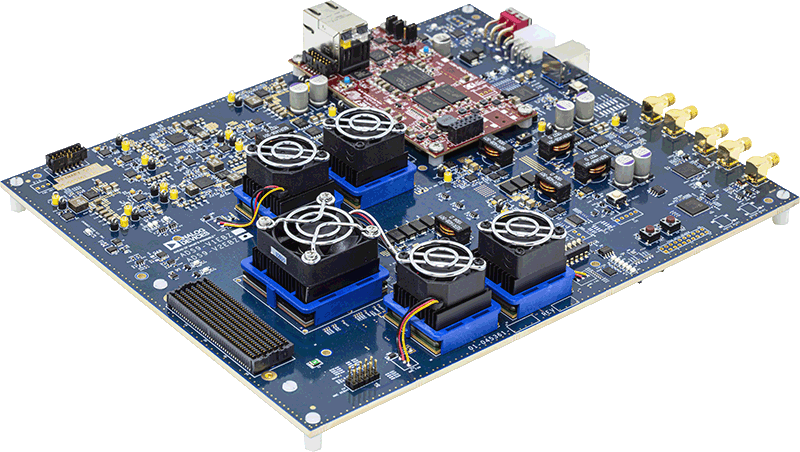

评估版图片
评估版介绍

当连接到指定的Analog Devices高速转换器评估板时,ADS9-V2EBZ用作数据捕获/发送板。 设计用于支持最高速度的JESD204B / C数据转换器,ADS9-V2EBZ上的FPGA充当高速ADC的数据接收器,并充当高速DAC的发送器。

特性

+ 一(1)个FMC +连接器。 + 一(1)个FMC +连接器支持二十(20)个28Gbps收发器。 + HMC DRAM + 简单的USB 3.0端口接口。 + 其中包括两个微型SD卡,“ TRX”(用于ADRV9026评估板)和“ HSX”(用于MxFE™评估板)。
