DAC8552

DAC8552
基本信息
16位,双通道,超低毛刺电压输出数字模拟转换器
器件类别
数字模拟转换器

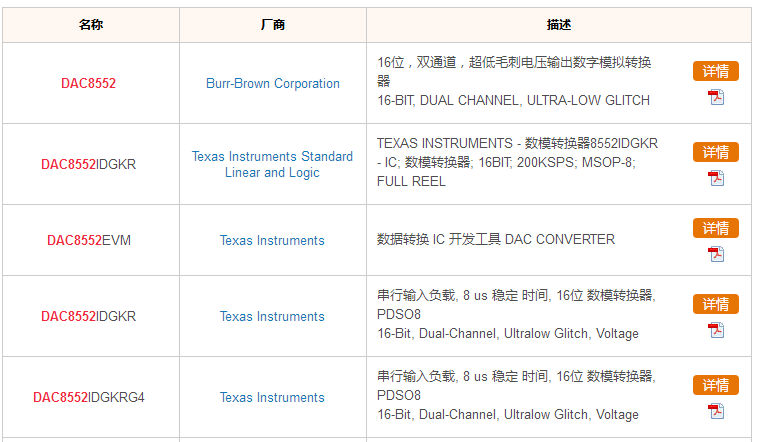

产品图片

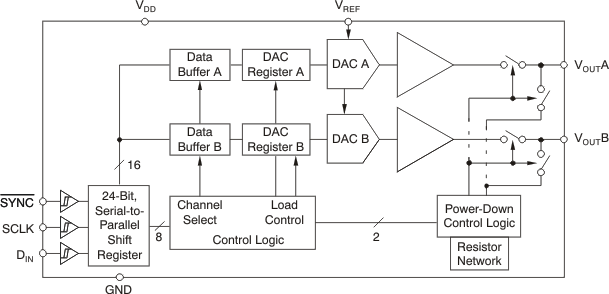

产品结构框图
产品特性

所述DAC8552是一个16位双通道,电​​压输出数字 - 模拟转换器(DAC)提供低功率操作和一个灵活串行主机接口.每片上精密输出放大器允许要实现在轨到轨输出摆幅电源电压范围为2.7V至5.5V.该器件支持能够操作标准3线串行接口与输入数据时钟频率高达30MHzVDD= 5V.该DAC8552需要一个外部参考电压来设置每个DAC通道输出范围.也并入该装置是一个上电复位电路,它确防护DAC输出功率高达在零刻度和防护持在那里,直到一个有效写操作.该DAC8552提供一种灵活省电功能,可通过串行接口访问,即降低装置到700nA在5V电流消耗.

主要参数

相对精度:4LSB毛刺能量:0.15nV-S微功耗操作:每通道155μA在2.7V上电复位至零标度电源:2.7V至5.5V16位单调过温建立时间:10微秒到±0.003%FSR超低AC串音:-100dB典型值低功耗串行接口施密特触发器输入片上输出缓冲放大器轨到轨工作双缓冲输入结构同时或顺序输出更新和掉电可在一个微小MSOP-8封装

应用

便携式仪表闭环伺服控制过程控制数据采集​​系统可编程衰减电脑周边

资源链接
文章
微信公众号文章
视频课程
覃爱娜、李飞、罗桂娥、刘献如
学堂在线
其它技术交流渠道
设计工具
库/模型
CAD库文件(多个,不同封装不同的库)
DAC8552IDGKT
16-Bit, Dual-Channel, Ultralow Glitch, Voltage Output, Digital to Analog Converter 8-VSSOP -40 to 105
DAC8552IDGKTG4
16-Bit, Dual-Channel, Ultralow Glitch, Voltage Output, Digital to Analog Conv
DAC8552IDGKR
16-Bit, Dual-Channel, Ultralow Glitch, Voltage Output, Digital to Analog Converter 8-VSSOP -40 to 105
DAC8552EVM
Evaluation Module for DAC8552 16-Bit, Dual-Channel, Voltage Output, DAC
