555定时器及典型电路
功能介绍
描述
555 定时器是一种多用途的模拟和数字功能相结合的中规模集成器件,利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。555定时器是IC早期存在的工业标准IC,它的名字来源于三个5k欧姆电阻器,串联使用,可以精确地产生所需的波形。555计时器于1971年由Signetics公司首次推出,型号为SE555/NE555。它是一种经济实惠、稳定且用户友好的IC,适用于单稳态和双稳态等应用。
工作原理
555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制 RS 触发器和放电管的状态。在电源与地之间加上电压,当 5 脚悬空时,则电压比较器 A1 的同相输入端的电压为 2VCC /3,A2 的反相输入端的电压为VCC /3。若触发输入端 TR 的电压小于VCC /3,则比较器 A2 的输出为 1,可使 RS 触发器置 1,使输出端 OUT=1。如果阈值输入端 TH 的电压大于 2VCC/3,同时 TR 端的电压大于VCC /3,则 A1 的输出为 1,A2 的输出为 0,可将 RS 触发器置 0,使输出为 0 电平。
实物图片
表面贴装
双列直插
应用场景
波形的产生与交换
测量与控制
家用电器
电子玩具等

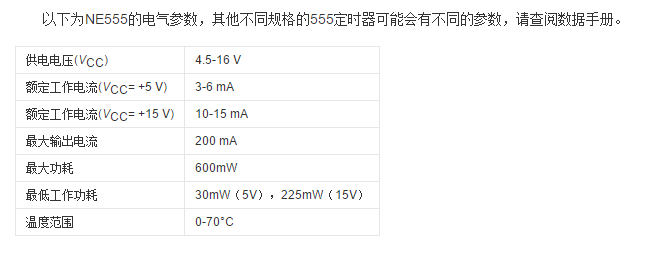

关键参数
细分类别
TTL型定时器
CMOS型定时器
优点
驱动能力较强
功耗低
输入电阻高
成本低
性能可靠
局限
555定时器设置不太精确。555定时器通过给外部电容充电和检测电压阈值来工作。这种电路很容易制作,但它的精度很大程度上取决于其电容的实际值。
最通用的器件型号
型号
NA555
NE555
SA555
SE555
文章
NE555举例
基本信息
描述:单精度定时器
器件类别:定时器/放大器
产品图片

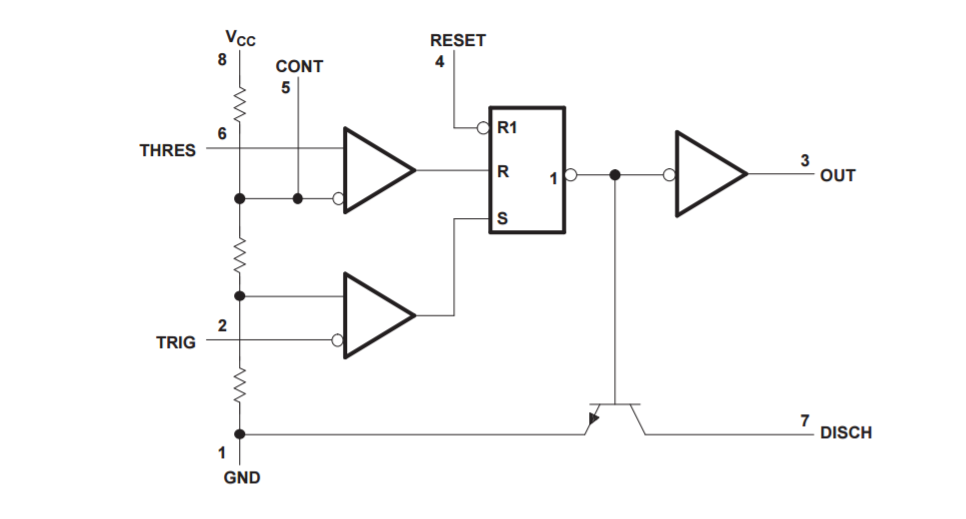

内部结构
原理图符号(KiCad)
产品特性
主要参数
产品应用
封装
资源链接
应用说明
设计工具
库/模型
CAD库文件
Ultralibrian库文件
Single Precision Timer 8-SOIC 0 to 70
555 Type, Timer/Oscillator (Single) Surface Mount 8-SOIC
Single Precision Timer 8-SO 0 to 70
SnapEDA库文件
3dcontentcentral库文件
参考项目
ElectronicsHub上关于555工作原理的详细介绍
非稳态模式也称为自由运行振荡器。这个状态555定时器可以在两个状态之间触发,而不需要在任何外部触发之间应用。本文介绍了此模式下计时器的工作原理。
在单稳态模式下,555定时器在仅应用外部触发时改变其状态。本文介绍了此模式的工作原理
介绍了555定时器IC测试仪的工作原理
这里555定时器用作施密特触发器。施密特触发器是再生比较器。它将输入电压与两个参考电压进行比较,并在输出端产生等效电压。
尖叫警报器可用作警报信号。由于它的耳朵刺耳和刺耳的声音,它可以立即得到关注。此处显示的电路使用555定时器电路构建
此处设计的电视发射器电路可以传输音频和视频信号。该电路放大并传输信号。音频信号是频率调制的,视频信号是PAL调制的。
此处显示的LC电表电路将测量电容器或电感器等电抗元件的值。该电路采用555定时器IC设计
该项目显示频率测量电路。两个555定时器以两种模式运行。一个处于非稳态模式,另一个处于单稳态模式。非稳态模式下的定时器产生脉冲,并将这些脉冲输入计数器。单声道稳定模式下的定时器用作定时信号。因此,可以使用逻辑来测量在一秒内产生的脉冲数。阅读文章了解更多信息。
此处显示的电路为电气设备提供保护。当有任何异常电压(高或低)时。该电路将电源关闭并产生并报警作为指示。它恢复时也会产生声音
此电路使用555计时器显示入侵者警报。当检测到任何入侵者时,此处显示的简单电路将发出警报。使用运算放大器检测入侵者。
此电路显示使用555定时器IC的电视遥控干扰电路。该电路产生连续信号,使电视遥控器混乱。因此电视信号被卡住了
这是制作叮咚声的电路。该电路可用作门铃
此处显示的电路模拟警车灯。在这个红色LED闪烁三次,蓝色LED闪烁三次交替。这种闪烁是连续进行的。
这是显示自行车转向信号的电路 .555定时器在该电路中起主要作用。它以非常模式运行。两组led用于指示左右信号。
转换开关可以作为逆变器。但是,在DC电源故障的情况下,DC操作负载从DC切换到AC到DC电源。
倒车停车传感器电路可帮助驾驶员安全停车。该电路使用三个LED指示距离
此警报每5秒闪烁一次LED,而不是产生声音
这里使用555定时器IC设计低功耗音频放大器电路。它可以输出200mA的电流。这可以驱动一个小扬声器
玩具风琴电路也可称为玩具钢琴电路。在这个电路中有5个按钮。按顺序按下它们将产生类似于钢琴的音乐。
显示的数字高手表将计数60秒。这适用于两阶段计数器的原理。这里的555定时器用于产生时钟脉冲。这些时钟脉冲被提供给计数器电路以进行计数。
这里设计了一个简单的3x3x3 LED立方体电路。这里的LED立方体是一个555定时器。
这里设计了一个简单的气流探测器。空气流量检测用于许多应用中,例如检查要添加到发动机的燃料量或测量污染等。使用电阻随温度的变化检测空气流量,空气作为绝缘体
这里设计了电子驱蚊电路。此处显示的电路使用555定时器作为主要组件
该电路产生警笛声。它在非稳态模式下使用两个555定时器IC
音频均衡器电路可以改变声音的音调。它可以从单个旋律产生不同的音乐声音
该电路显示一个拍击开关电路。这个拍手开关可以产生9种不同的模式。因此名称9方式拍手开关。555定时器用于单稳态模式,这些脉冲应用于IC CD 7490十进制计数器。
LED行车灯电路也可称为骑士骑行电路。该电路使用555定时器和CD4017计数器。这些灯可以用来放在汽车前面。
这是ON和OFF开关电路。通过简单地触摸电路,该电路可用于切换负载而无需从一个位置移动。这里,单稳态模式使用了555定时器。
该系统显示自动植物灌溉系统。它通过测量土壤的水分自动切换继电器。使用土壤湿度传感器测量土壤湿度。在该电路中使用了两个55个定时器。
本文介绍了两个 LED闪烁电路。一个是闪光灯,另一个是双色led舞蹈灯。
这篇文章展示了火灾报警电路。它显示了使用简单组件的四种不同电路以及电路图及其工作原理。
该项目显示使用红外遥控器控制家用电器。有两个电路用作发射器,另一个用作接收器.555定时器用于发射器电路
停车场指南将帮助驾驶员检测停车路径中的障碍物。红外传感器用于检测路径中的障碍物
这里提出了一个使用555定时器的LED调光器电路。使用555定时器产生的PWM完成调光操作
本文介绍使用WM的直流电机的速度控制。使用555定时器生成PWM。
这里设计了连续性测试仪电路。当电路没有连续性时,它会产生旋律声。
紧急报警是使用555定时器IC构建的报警电路。在恐慌情况下按下此警报可以提醒邻居
这里提出了一种电子数字骰子电路。该电路对于玩游戏是准确的,并获得准确的输出
是一篇DIY文章,展示了使用555定时器的小型直流电机的速度控制
这是一个由555定时器制成的简单拍手开关电路
这是一个使用移动设备控制家用电器而没有任何微控制器的项目。虽然这个项目的主要作用是由DTMF解码器播放.555可用于控制设备。浏览项目以获取更多信息。
