MAX1190

MAX1190
基本信息
描述: 双路、10位、120Msps、3.3V、低功耗ADC,内置电压基准及并行输出 Dual 10-Bit, 120Msps, 3.3V, Low-Power ADC
器件类别:模数转换器
产品图片

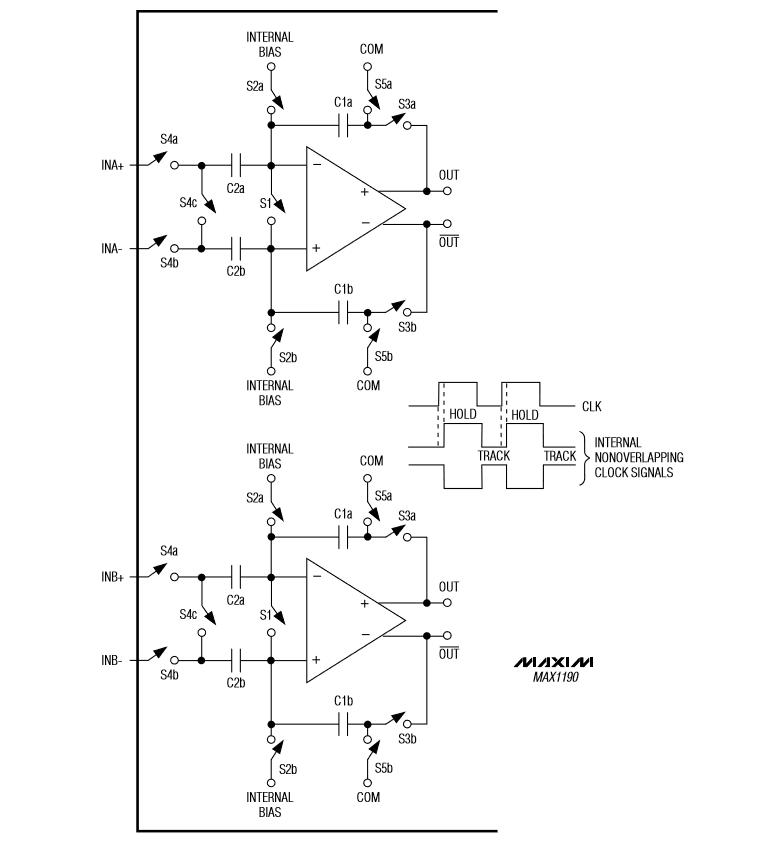

产品结构框图
产品特性

1.采用2.8V至3.6V单电源供电。 2.提供1.7V至3.6V的独立输出电源。 3.功耗低。功耗仅为492mW。 4.在60MHz的输入频率和120Msps的采样5.速率下提供57dB的典型信噪比和失真(SINAD)。 6.T/H驱动输入级包含400MHz(-3dB)输入放大器。 7.具有并行、互补金属氧化物半导体兼容的三态输出。

主要参数

1.不同条件下的功率 2.位数 3.使用的 IC/零件 4.所含物品 5.数据接口 6.输入范围 7.采样率(每秒) 8.A/D 转换器数 9.功耗 10.带宽

封装

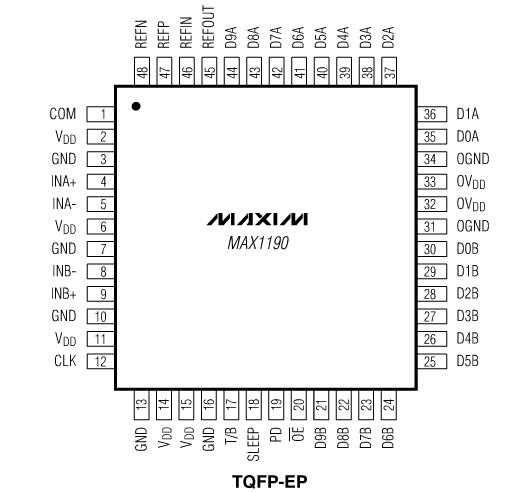

封装:采用7mm*7mm、48引脚TQFP-EP封装
设计工具
库/模型
CAD库文件
MAX11900ETP+
SnapEDA库文件
设计参考
基于MAX1190的虚拟数字存储示波器参考设计
参考设计简述

MAX119是 MAXIM公司的一种高速高精度ADC,其为并行双通道架构,最120MS/s采样率,10位精度。为了实现以MAX1190为核心的虚拟数字存储示波器功能并达到较高的有效位数,在系统设计中必须解决好调理电路噪声、采样时钟相位噪声、电源供电以及印刷电路板设计等关键技术。

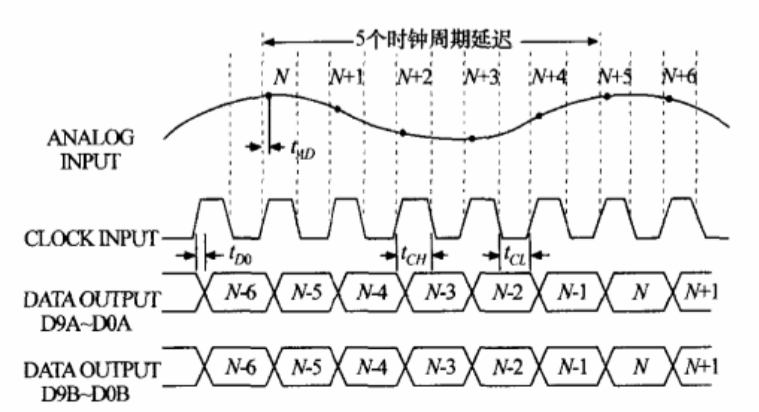

工作时序

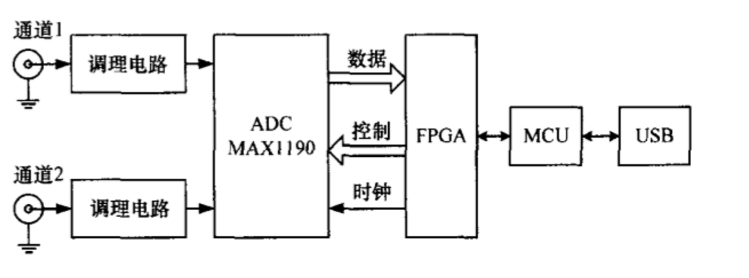

系统框图
原理图
PCB布局图
