首页 > 工具 > 测试测量 > AD9854

AD9854

AD9854
基本信息
描述
AD9854是CMOS 300 MSPS正交完整DDS。
器件类别
数字频率合成器
产品图片

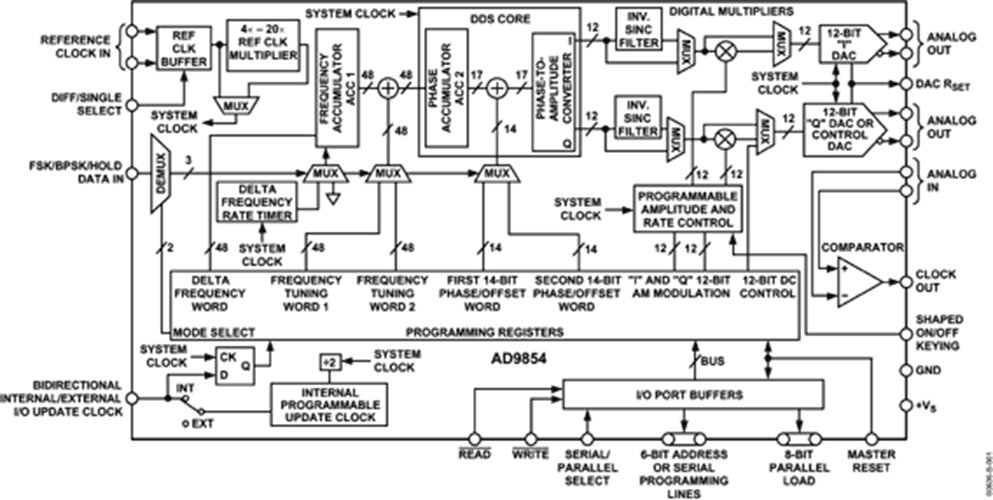

产品结构框图
产品特性

+ AD9854数字频率合成器是一款高度集成的器件,采用先进的DDS技术,内置两个高速、高性能正交DAC,共同构成一个数字可编程I与Q频率合成器。以精密时钟源作为基准时,AD9854能产生高度稳定的频率-相位、振幅可编程正弦和余弦输出,可用作通信、雷达和其它许多应用中的捷变LO。创新型高速DDS内核可提供48位频率分辨率(使用300 MHz SYSCLK时,调谐分辨率为1 μHz)。保持17位则可确保该器件具有出色的无杂散动态范围(SFDR)。 + AD9854的电路架构允许产生频率最高达150 MHz的同步正交输出信号,该输出信号能以最高每秒1亿新频率的速率进行数字式调谐。内部比较器可以将(经过外部滤波的)正弦波输出转换为方波,用于捷变时钟发生器应用。该器件提供两个14位相位寄存器和一个单引脚用于BPSK操作。

主要参数

+ 300 MHz内部时钟速率 + FSK、BPSK、PSK、线性调频、AM操作 + 两个集成式12位数模转换器(DAC) + 超高速比较器,均方根抖动:3 ps + 出色的动态性能:80 dB SFDR (100 MHz ± 1 MHz AOUT) + 4×至20×可编程基准时钟乘法器 + 两个48位可编程频率寄存器 + 两个14位可编程相位偏移寄存器 + 12位可编程振幅调制和开关输出形键控功能 + 单引脚FSK和BPSK数据接口 + 通过输入/输出接口提供PSK功能 + 线性或非线性FM线性调频功能,具有单引脚频率保持功能

产品应用

+ 正交LO捷变频 + 可编程时钟发生器 + 雷达和扫描系统的FM线性调频源 + 测试与测量设备 + 商用与业余RF激励器

封装

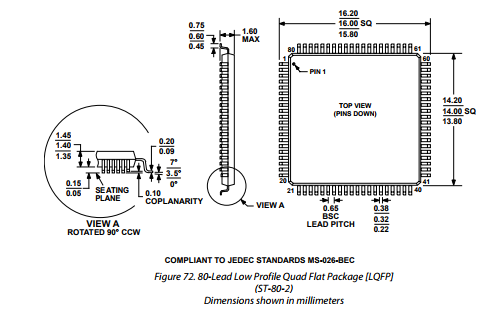

封装1

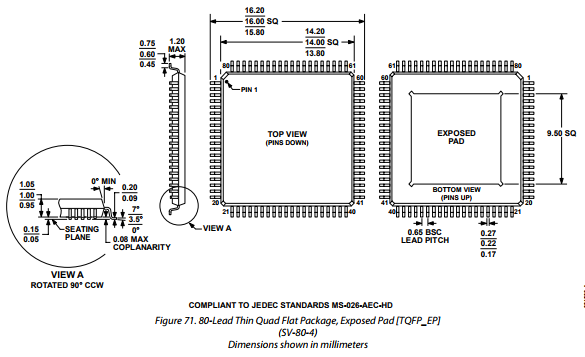

封装2
设计工具
库/模型
CAD库文件
AD9854ASTZ
Direct Digital Synthesizer 300MHz 2-DAC 12-Bit Parallel/Serial 80-Pin LQFP Tray
AD9854
ADI 200 MHZ QUADRATURE DDS SYNTHESIZER PBFre
AD9854ASVZ
Direct Digital Synthesizer 300MHz 2-DAC 12-Bit Parallel/Serial 80-Pin TQFP EP Tray
评估板信息
评估板型号
EVAL-AD9854
评估板图片
评估板介绍

+ 请注意,本产品与当前的Microsoft操作系统不兼容。 此外,计算机和评估板之间的接口电缆需采用较新计算机不提供的并行打印机电缆。 新设计可考虑采用 AD9956 和 AD9912。
