DDS：AD9851
器件型号
基本信息
描述：AD9851是一款高度集成的器件，采用先进的DDS技术，内置一个高速、高性能数模转换器和比较器，共同构成数字可编程频率合成器和时钟发生器。以精密时钟源作为基准时，AD9851能产生一个频率稳定、相位可编程的数字化模拟输出正弦波。该正弦波可以直接用作频率源，或在内部转换为适合捷变时钟发生器应用的方波。
器件类别：直接数字频率合成器
产品图片

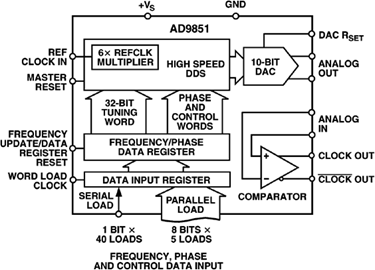

产品结构框图
产品特性
AD9851的创新型高速DDS内核提供一个32位频率调谐字；对于180 MHz基准时钟，输出调谐分辨率可以达到0.040 Hz。AD9851内置独特的X6基准时钟乘法器电路，无需高速参考振荡器。该6X PLL乘法器对无杂散动态范围(SFDR)和相位噪声特性的影响极小。该器件还提供5位数字控制相位调制，使其输出能够以180°、90°、45°、22.5°、11.25°及其任意组合的增量发生相移。
主要参数
+ 180 MHz时钟速率，具有可选6x基准时钟乘法器 + 片内高性能10位DAC和具迟滞特性的高速比较器 + SFDR >43 dB (70 MHz AOUT) + 32位频率调谐字 + 简化的控制接口：并行或串行异步加载格式 + 5位相位调制与偏移能力 + 比较器抖动：小于80 ps 峰峰值 (20 MHz) + 2.7 V至5.25 V单电源供电 + 低功耗：555 mW (180 MHz) + 省电功能：4 mW (2.7 V) + 超小型28引脚SSOP封装
产品应用
+ 医疗保健 + 雷达 + 分光计 + 航天航空和防务
封装
SSOP封装
