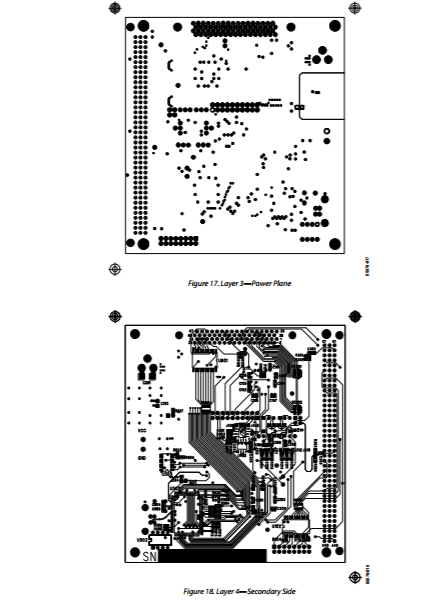

AD9216
1.采用多级差分流水线架构，内置输出纠错逻辑 2.在最高105 MSPS数据速率时可提供10位精度，并保证在整个工作温度范围内无失码。 3.利用宽带宽、差分采样保持放大器（SHA）。 4.采用双单端时钟输入来控制所有内部转换周期。 5.AD9216-65提供一个占空比稳定器，可用来补偿较大的时钟占空比波动，使转换器保持出色的性能。 6.数字输出数据格式为标准二进制或二进制补码。超量程信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。 7.AD9216采用先进的CMOS工艺制造，提供节省空间的64引脚LFCSP（9x9）封装，额定温度范围为-40°C至+85°C工业温度范围。 8.低功耗： 300 mW（105 MSPS） 234 mW（80 MSPS） 216 mW（65 MSPS） 9.3 V单电源供电（2.7 V至3.3 V） 信噪比（SNR）： 10.57.6 dBc（至Nyquist频率，AD9216-105） 11.无杂散动态范围（SFDR）： 74 dBc（至Nyquist频率，AD9216-105） 12.差分输入、500 MHz 3dB带宽 出色的抗串扰特性：大于75 dB 13.灵活的模拟输入范围：1 V p-p至2 V p-p
1.功耗 2.电源供电 3.信噪比 4.数据格式 5.兼容性 6.抗干扰性 7.速率

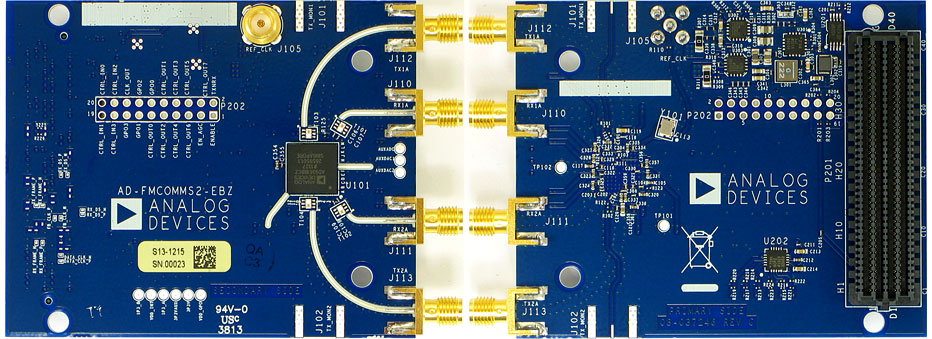

AD-FMCOMMS3-EBZ是一款高速模拟模块，设计用于展示AD9361—一款高性能、高度集成的RF收发器，适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器或FPGA提供可配置数字接口，从而简化设计导入。AD9361芯片工作频率范围为70 MHz至6 GHz，涵盖大部分特许执照和免执照频段，通过对AD9361自身可编程改变采样速率、数字滤波器和抽取参数，使该芯片支持的通道带宽范围为低于200 kHz到56 MHz。
1.Buffer memory board for capturing digital data used with high speed ADC evaluation boards to simplify evaluation 2.32 kB FIFO depth at 133 MSPS (upgradable) 3.Measures performance with ADC Analyzer™ Real-time FFT and time domain analysis Analyze SNR, SINAD, SFDR, and harmonics 4.Simple USB port interface (2.0) 5.Supporting ADCs with serial port interfaces (SPI) 6.On-board regulator circuit, no power supply required 6 V, 2 A switching power supply included 7.Compatible with Windows 98 (2nd ed.), Windows 2000, Windows ME, and Windows XP
