数字示波器/数据采集方案框图

收藏

分享

脑图

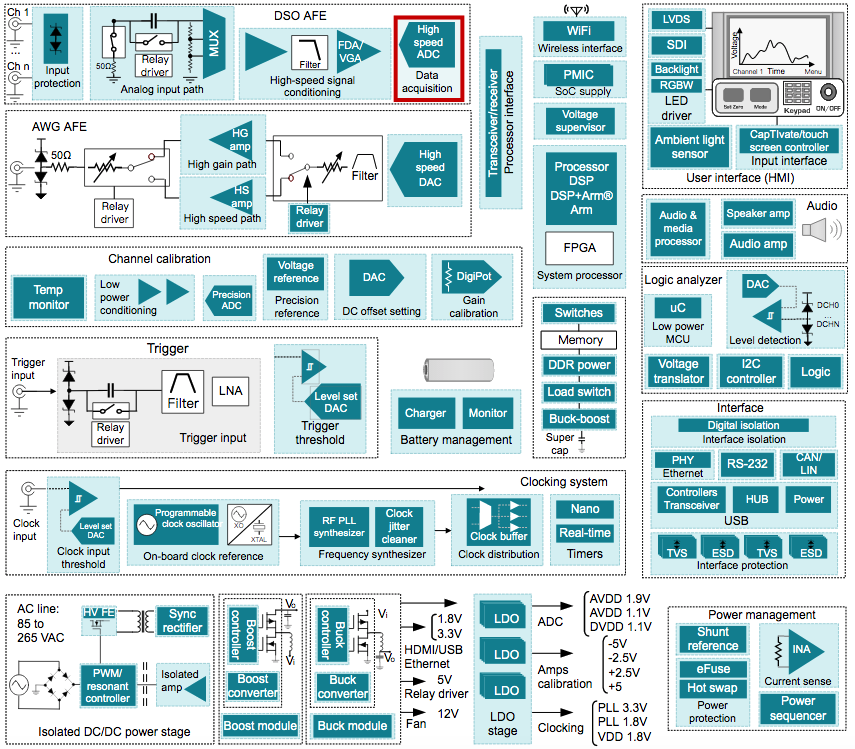

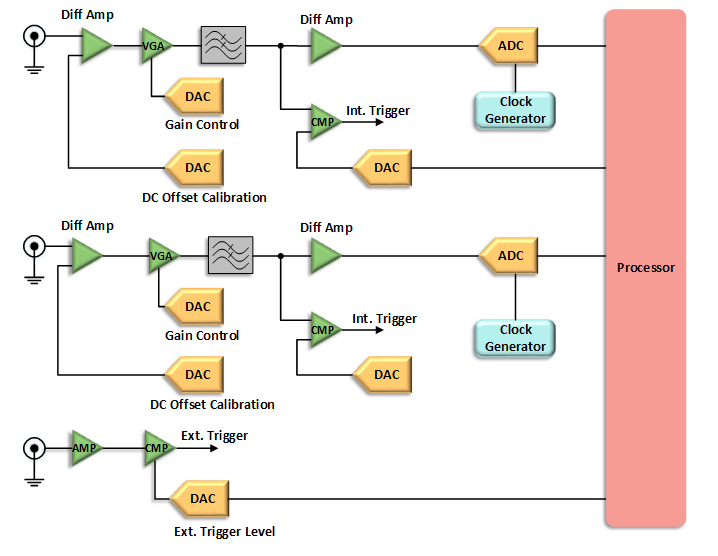

数字示波器/数据采集系统方案框图

示波器

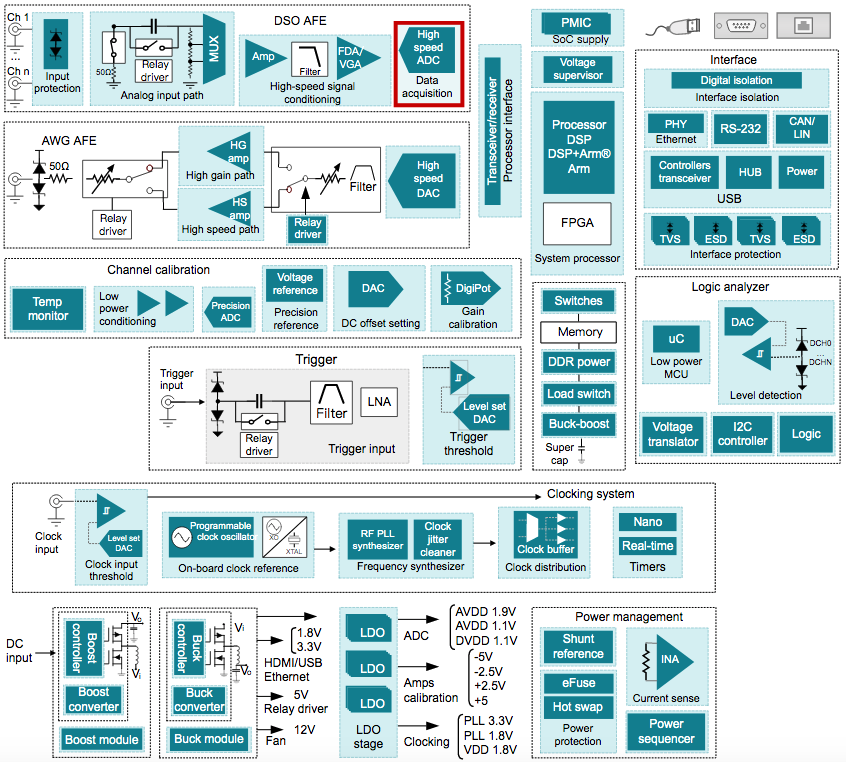

台式数字示波器

推荐高速ADC器件

ADC12DL3200：12 位双通道 3.2GSPS 或单通道 6.4GSPS 射频采样数模转换器（LVDS 接口）

ADC08DJ3200： 8 位双通道 3.2GSPS 或单通道 6.4GSPS 射频采样模数转换器 (ADC)

ADC08D500 – 高性能、低功耗、双路 8 位、500 MSPS A/D 转换器

ADS4149 – 14 位 250MSPS 低功耗 ADC

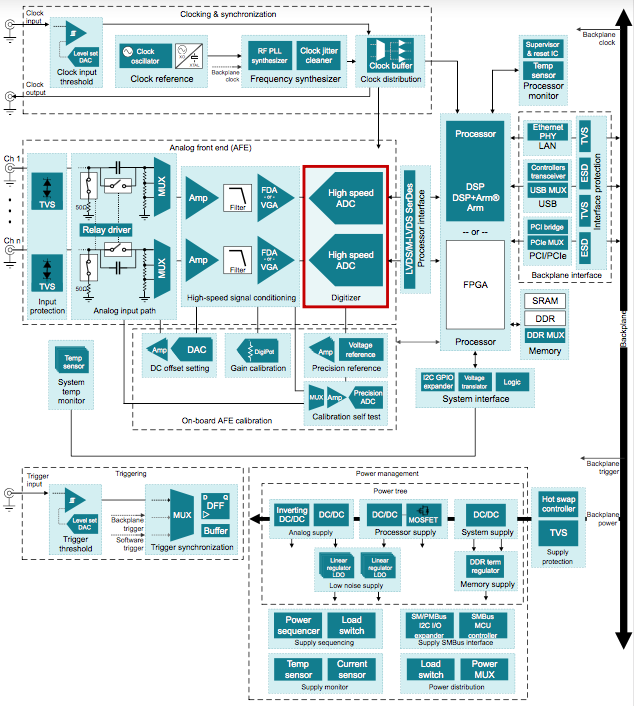

模块化数字示波器

推荐高速ADC器件

ADC12DJ5200RF – 业界最快的双通道 5.2GSPS 或单通道 10.4GSPS 射频采样 12 位 ADC

ADC08DJ3200 – 8 位双通道 3.2GSPS 或单通道 6.4GSPS 射频采样模数转换器 (ADC)

ADC32RF45 – ADC32RF4x 双通道 14 位 1.0–3.0GSPS 模数转换器

ADC14X250 – ADC14X250 具有 7.4 Gb/s JESD204B 输出的双路 16 位 370 MSPS ADC

数据采集DAQ

高速数字转换器（>10Msps ）

推荐高速ADC器件

ADS5474 – 14-bit, 400MSPS Analog-to-Digital Converter with Buffered Inputs

ADC12DJ5200RF – 业界最快的双通道 5.2GSPS 或单通道 10.4GSPS 射频采样 12 位 ADC

ADC08DJ3200 – 8 位双通道 3.2GSPS 或单通道 6.4GSPS 射频采样模数转换器 (ADC)

ADC32RF45 – ADC32RF4x 双通道 14 位 1.0–3.0GSPS 模数转换器

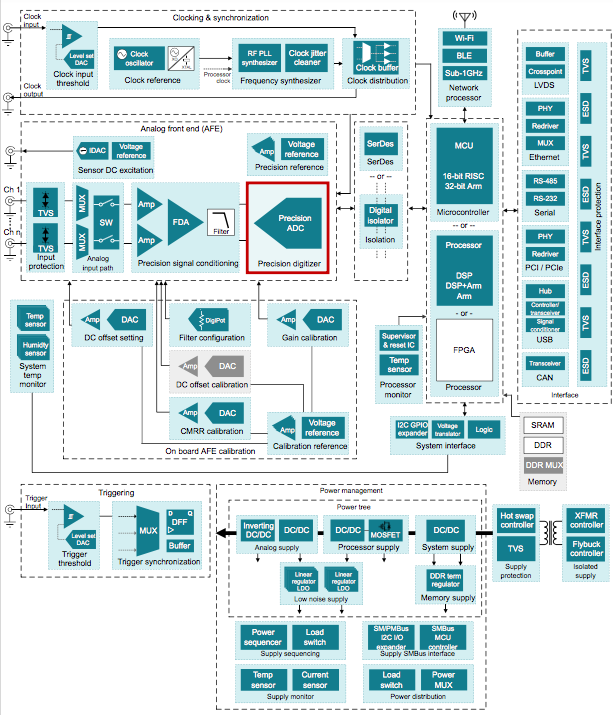

高精度数据采集（<10Msps)

推荐高精度ADC转换器

ADS1261 – 适用于工厂自动化且具有 PGA、VREF、IDAC 和交流激励的 24 位 40kSPS 10 通道 Δ-Σ ADC

ADS7042 – 业界最小和功耗最低的具有 SPI 接口的 12 位、1 Msps SAR ADC

ADS124S08– 低功耗、低噪声、高度集成、6/12 通道 24 位 ADC

ADS8924B – 具有内部 VREF 缓冲器、内部 LDO 和增强型 SPI 接口的 16 位 250kSPS、1 通道 SAR ADC

ADS8912B – 具有内部 VREF 缓冲器、内部 LDO 和增强型 SPI 接口的 18 位、500kSPS、1 通道 SAR ADC

ADS8922B – 具有内部 VREF 缓冲器、内部 LDO 和增强型 SPI 接口的 16 位 500kSPS、1 通道 SAR ADC

数字存储示波器

推荐高速ADC转换器

AD9208 - 14 位、3GSPS、JESD204B、双通道模数转换器

AD9684 - 14位、500 MSPS LVDS、双通道模数转换器

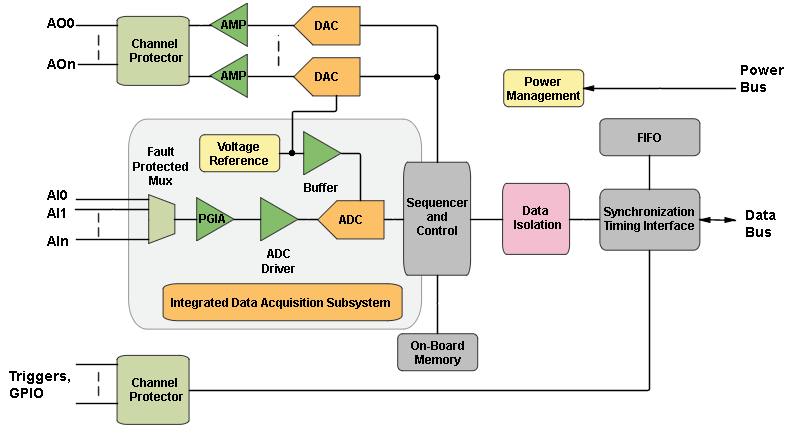

多通道隔离数据采集模块

推荐多通道采集器件

AD7984 -18位、1.33 MSPS PulSAR 10.5 mW ADC，采用MSOP或QFN封装

测试测量仪器页面

与测试测量相关的IP

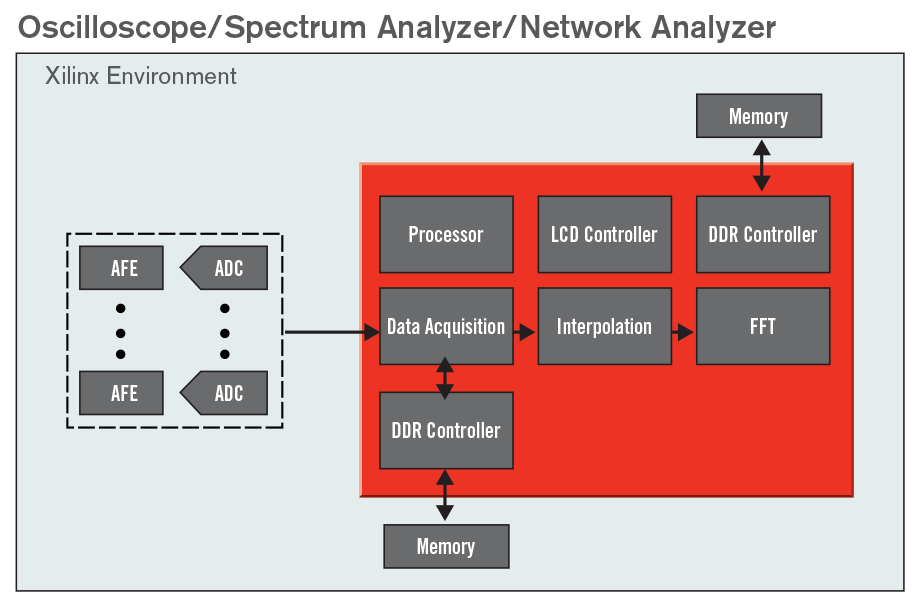

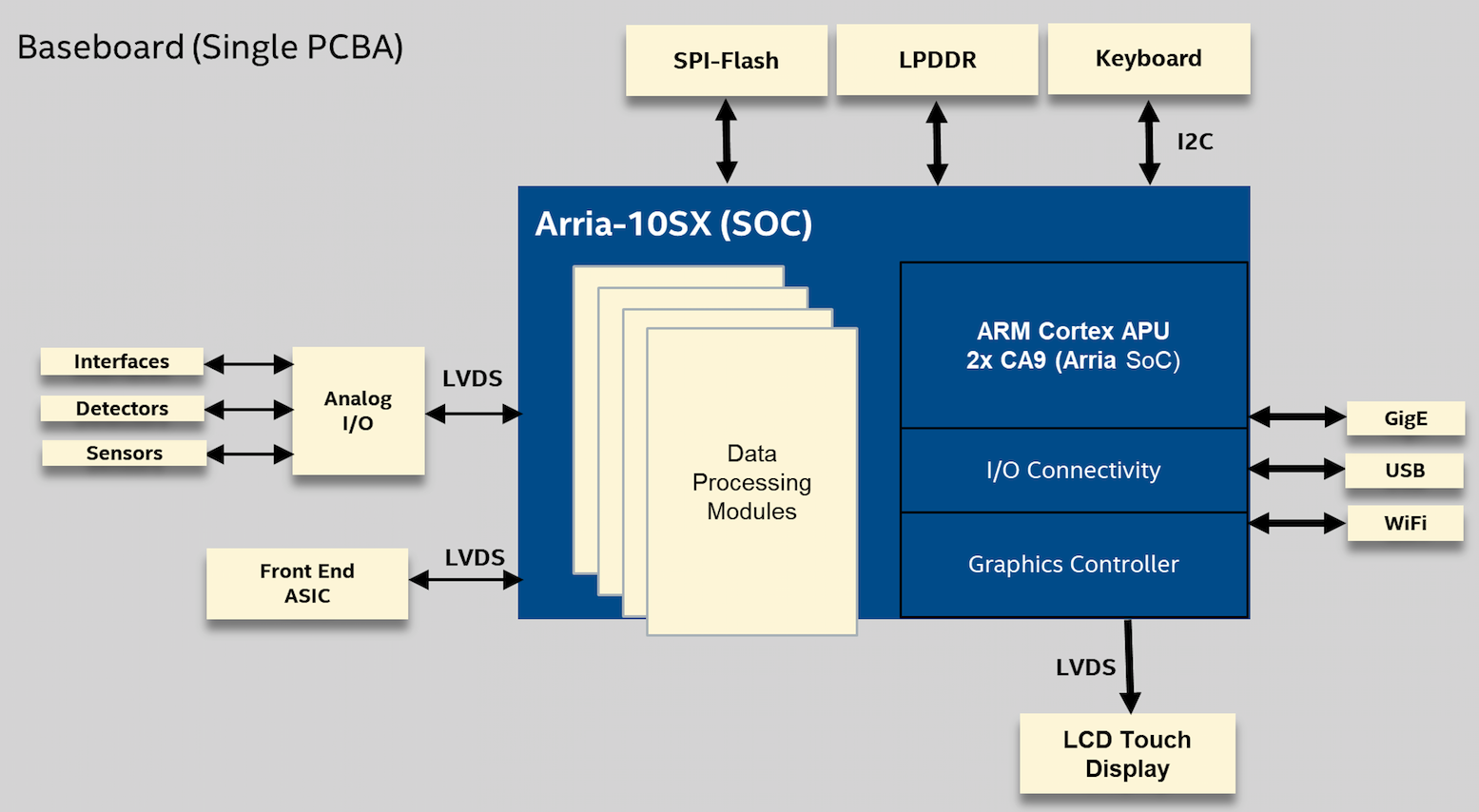

FPGA在便携式示波器中的应用

其它参考设计

DS203的原理图

ADALM2000的原理图

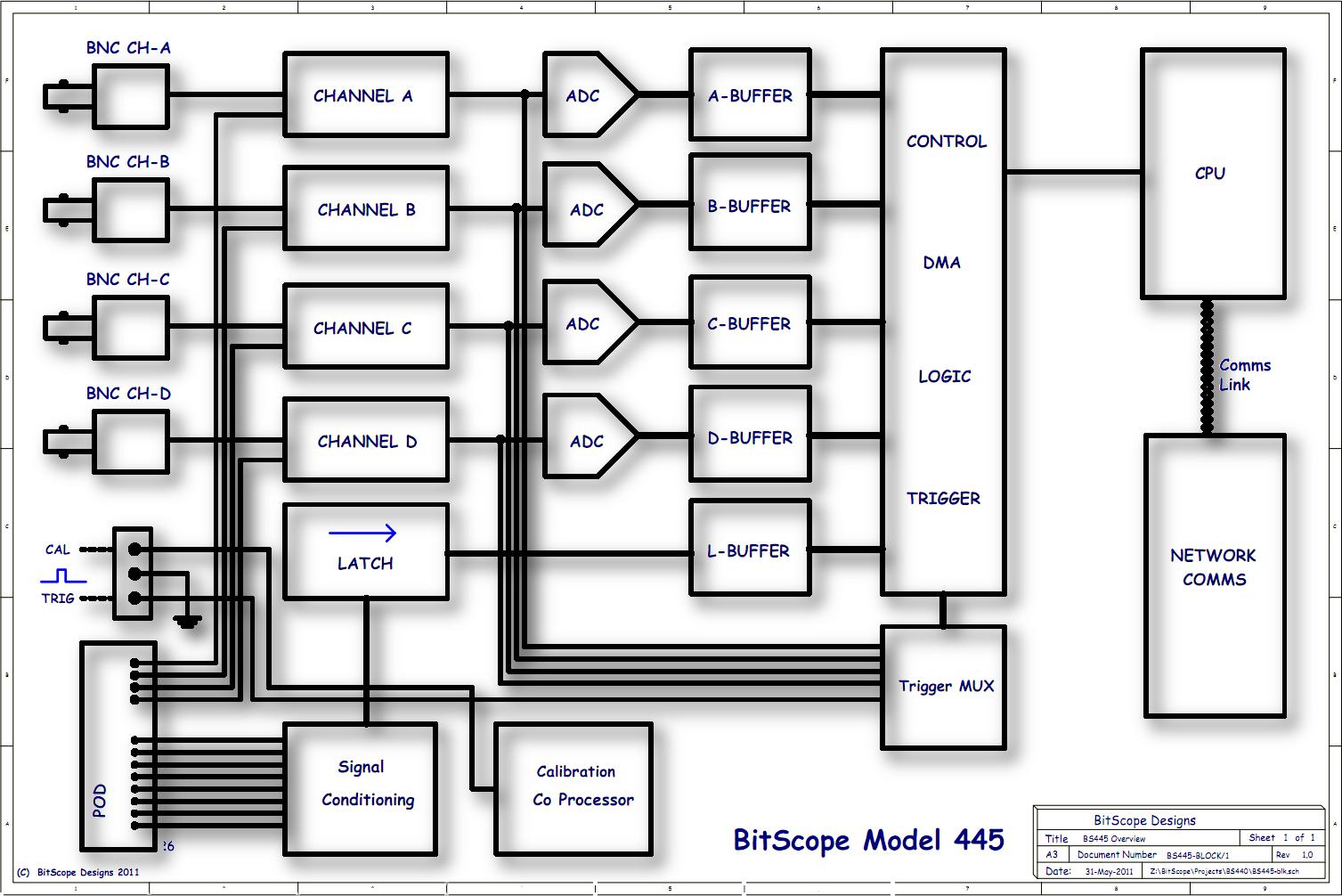

Bitscope
