AD9742
器件型号
基本信息
描述:AD9742属于全新的TxDAC第三代系列,是12位分辨率产品。高速TxDAC转换器,最大采样速率为210 MSPS。片内基准电压为1.20V。性能高、功耗低。引脚兼容的TxDAC产品。拥有色的无杂散动态范围(SFDR)性能。信噪比为70dB(5MHz输出,125MSPS)数据格式为二进制补码或者标准二进制。功耗方面135mW(3.3V),再省电模式下功耗仅为15mW。
器件类别:数模转换器(DAC)
产品图片

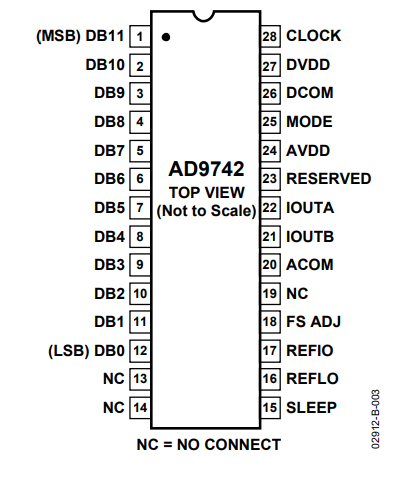

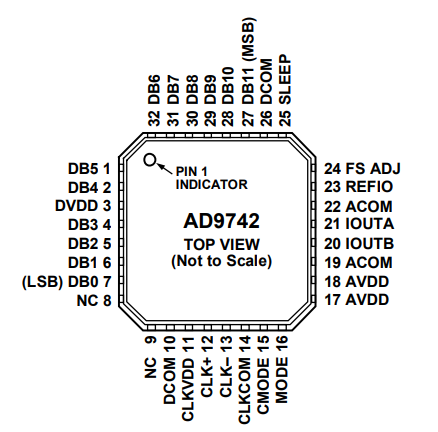

产品结构框图

产品特性
+ 引脚兼容的TxDAC产品系列。 + 出色的无杂散动态范围(SFDR)性能。 + 信噪比(SNR):70 dB(5 MHz输出,125 MSPS)。 + 数据格式:二进制补码或标准二进制。
主要参数
+ 封装:28引脚SOIC、28引脚TSSOP、32引脚LFCSP封装。 + 功耗:135 mW (3.3 V),15 mW(省电模式)。 + 工作范围温度:- 40 +85℃ + 输出范围:- 1 +1.25 V + 供应电压:AVDD 2.7,3.3,3.6V;DVDD 2.7,3.3,3.6V;CLKVDD 2.7, 3.3,3.6V
产品应用
+ 仪器仪表和测量 + 安防和监控 + 通信 + 工业自动化
资源链接
设计工具
库/模型
CAD库文件
评估板信息
评估板型号:AD9742ACP-PCBZ

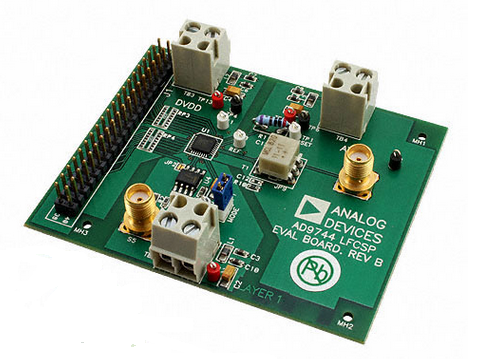

评估板图片

评估板介绍
+ 此TxDAC系列产品针对通信系统的发射信号路径进行了优化。包括前两代产品在内的所有器件都采用相同的接口选项、小型封装和引脚排列,可以根据性能、分辨率和成本,向上或向下选择适合的器件。AD974x系列比前两代产品功耗更低,三款转换器均适合便携式和低功耗应用。 + 位数:12 + 采样率(每秒):210M + 数据接口:并联 + 建立时间:11ns + DAC 类型:电流
