W25Q80

W25Q80
基本信息
描述:W25Q80系列(8M位)串行闪存为空间有限的系统提供了一种存储解决方案,引脚和电源。 25Q系列提供了远远超过普通串行闪存设备的灵活性和性能。
器件类别:存储器

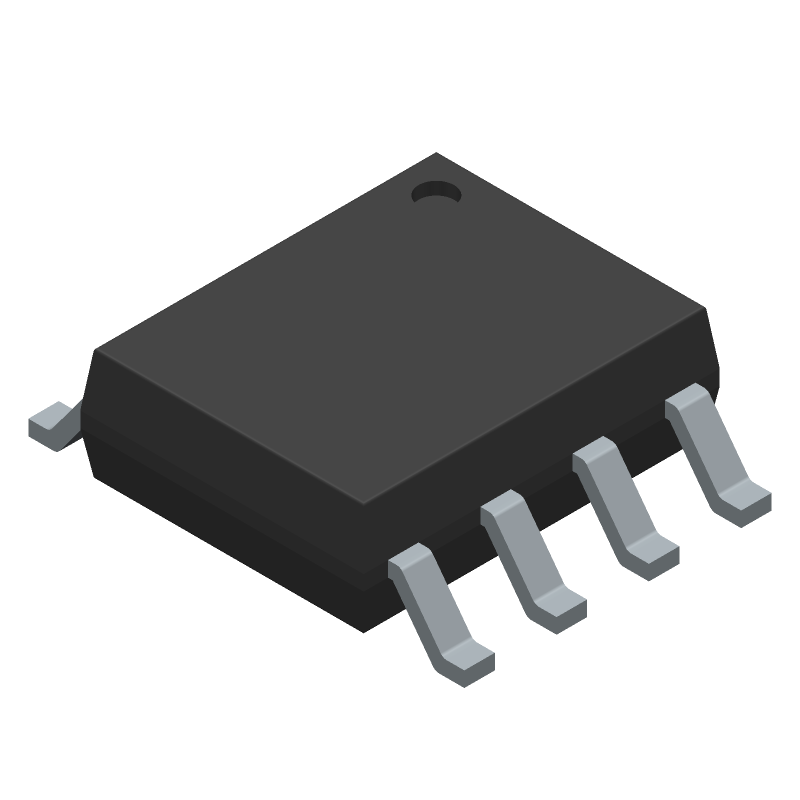

产品图片

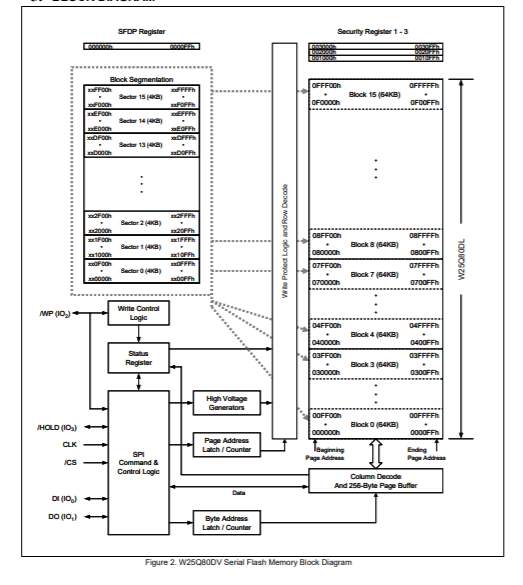

产品结构框图
产品特性

+ 新的SpiFlash存储器系列 + W25Q80JV:8M位/ 1M字节(1,048,576) + 标准SPI:CLK,/ CS,DI,DO + 双SPI:CLK,/ CS,IO0,IO1 + 四路SPI:CLK,/ CS,IO0,IO1,IO2,IO3 + 最高性能的串行闪存 + 133MHz单,双/四SPI时钟 + 等效于266 / 532MHz的Dual / Quad SPI + 66MB / S的连续数据传输速率 + 最小每个扇区100K编程擦除周期 + 保留超过20年的数据 + 高效的“连续读取” + 连续读取,带8/16/32/64字节换行 + 短至8个时钟来寻址存储器 + 允许真正的XIP(就地执行)操作 + 优于X16并行闪存 + 低功耗,宽温度范围 + 2.7V至3.6V单电源 + -40°C至+ 85°C的工作范围 + <1µA掉电(典型值) + 具有4KB扇区的灵活体系结构 + 统一扇区/块擦除(4K / 32K / 64K字节) + 每个可编程页面编程1到256字节 + 擦除/程序暂停和恢复 + 高级安全功能 + 软件和硬件写保护 + 电源锁定和 + 特殊的OTP保护 + 顶部/底部,互补阵列保护 + 单个块/扇区阵列保护 + 每个设备的64位唯一ID + 可发现参数(SFDP)寄存器 + 带OTP锁的3X256字节安全寄存器 + 易失性和非易失性状态寄存器位 + 节省空间的包装(1): + 8引脚SOIC 150 mil / 208 mil,VSOP 150 mil + 8垫USON 2X3mm + 8针PDIP 300密耳 + 8片WSON 6x5-mm + 联系华邦以获得KGD和其他选择

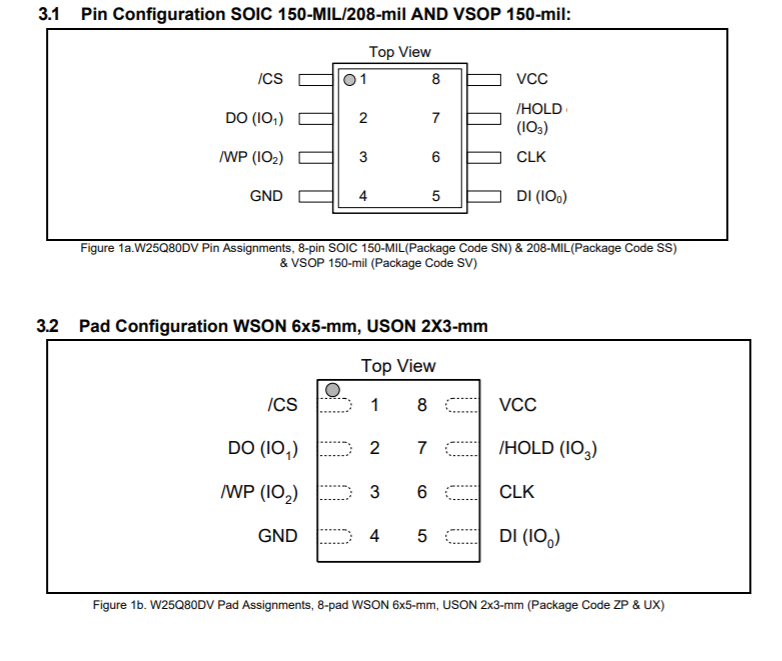

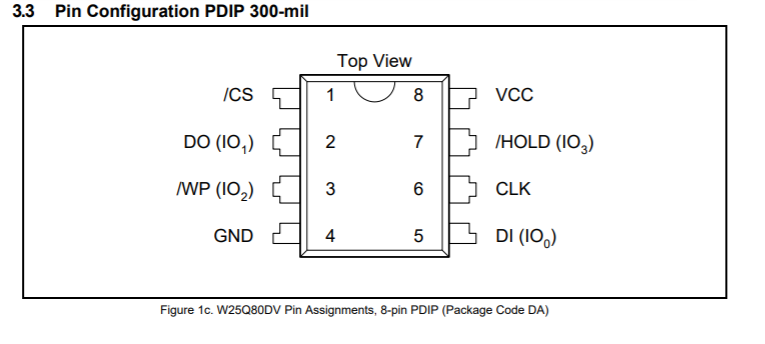

封装
封装1
封装2
设计工具
CAD库文件
FLASH - NOR Memory IC 8Mb (1M x 8) SPI 104MHz 8-USON (2x3)
8MBIT Falsh
NOR Flash spiFlash, 8M-bit, 4Kb Uniform Sector
NOR Flash spiFlash, 8M-bit, 4Kb Uniform Sector
Spiflash 8m-Bit 4kb Uniform Sect
Ic Flash 8mbit 80mhz 8soic
IC FLASH 8M SPI 80MHZ 8WSON
Flash Serial (SPI, Dual SPI, Quad SPI) 1.8V 8M-bit 1M x 8 6ns 8-Pin WSON EP
