W25Q64

W25Q64
基本信息
描述:W25Q64系列(64M位)串行闪存为空间有限的系统提供了一种存储解决方案,引脚和电源。 25Q系列提供了远远超过普通串行闪存设备的灵活性和性能。
器件类别:存储器
产品图片

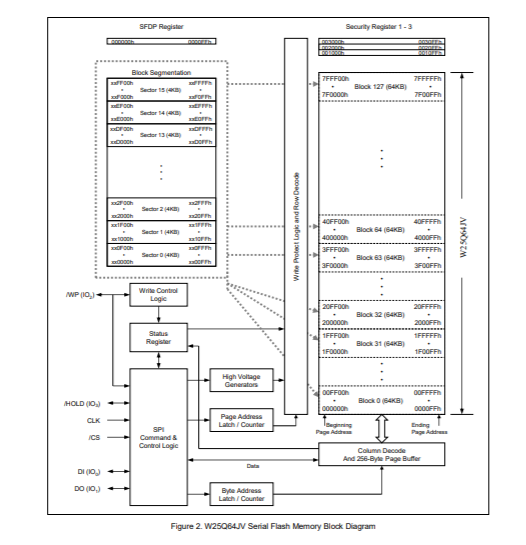

产品结构框图
产品特性

+ SpiFlash存储器的新系列 + W25Q64JV:64M位/ 8M字节 + 标准SPI:CLK,/ CS,DI,DO + 双SPI:CLK,/ CS,IO0,IO1 + 四路SPI:CLK,/ CS,IO0,IO1,IO2,IO3 + 软硬件重置(1) + 最高性能的串行闪存 + 133MHz单,双/四SPI时钟 + 等效于266 / 532MHz的Dual / Quad SPI + 最小每个扇区100K编程擦除周期 + 保留超过20年的数据 + 低功耗,宽温度范围 + 2.7至3.6V单电源 + <1µA掉电(典型值) + -40°C至+ 85°C的工作范围 + -40°C至+ 105°C的工作范围 + 具有4KB扇区的灵活体系结构 + 统一扇区/块擦除(4K / 32K / 64K字节) + 每个可编程页面编程1到256字节 + 擦除/程序暂停和恢复 + 高级安全功能 + 软件和硬件写保护 + 特殊的OTP保护 + 顶部/底部,互补阵列保护 + 单个块/扇区阵列保护 + 每个设备的64位唯一ID + 可发现参数(SFDP)寄存器 + 3X256字节安全寄存器 + 易失性和非易失性状态寄存器位 + 节省空间的包装 + 8引脚SOIC 208-mil + 8片WSON 6x5-mm / 8x6-mm + 16针SOIC 300密耳 + 8片XSON 4x4-mm + 24球TFBGA 8x6-mm(6x4球阵列) + 24球TFBGA 8x6-mm(6x4 / 5x5球阵列) + 12球WLCSP

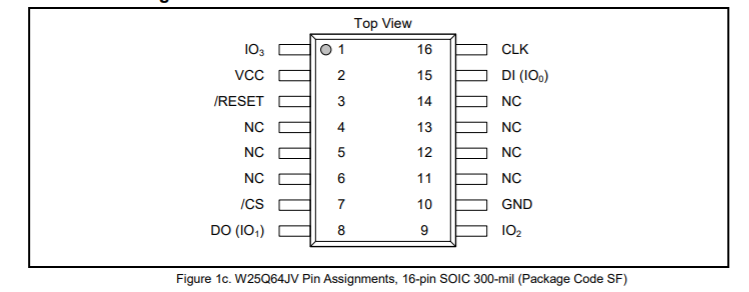

封装
封装1
封装2
设计工具
CAD库文件
IC FLASH 64MBIT 104MHZ 16SOIC
NOR Flash spiFlash, 64M-bit, DTR, 4Kb Uniform Sector, DTR
NOR Flash spiFlash, 64M-bit, DTR, 4Kb Uniform Sector
IC FLASH 64MBIT 104MHZ 16SOIC
Flash Serial (SPI, Dual SPI, Quad SPI) 3V/3.3V 64M-bit 8M x 8 6ns 24-Pin TFBGA
IC FLASH 64M SPI 133MHZ 8WSON
