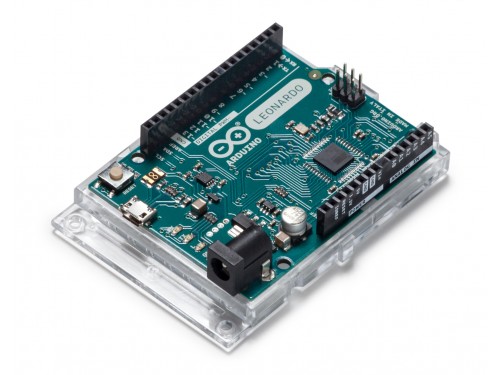

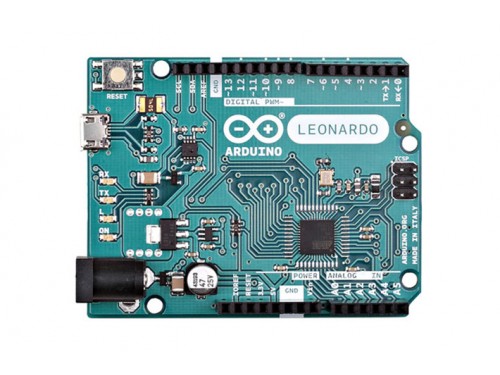

Arduino Leonardo的处理器核心是ATmega32u4，同时具有20路数字输入/输出口（其中7路可作为PWM输出，12路模拟输入），一个16MHz晶体振荡器，一个USB接口，一个电源插座，一个ICSP header和一个复位按钮。




处理器 ATmega32u4

工作电压 5V

输入电压（推荐） 7-12V

输入电压（范围） 6-20V

数字IO脚 20 (其中7路作为PWM输出）

模拟输入脚 12

IO脚直流电流 40mA

3.3V脚直流电流 50mA

Flash Memory 32KB （ATmega32u4，其中4KB 用于 bootloader）

SRAM 2.5KB （ATmega32u4）

EEPROM 1KB （ATmega32u4）

外部直流电源通过电源插座供电。

串口信号RX（0号）、TX（1号）: 与内部 ATmega32U4 USB-to-TTL 芯片相连，提供TTL电压水平的串口接收信号。

外部中断（2号和3号）：触发中断引脚，可设成上升沿、下降沿或同时触发。

脉冲宽度调制PWM（3、5、6、9、10 、11、13）：提供7路8位PWM输出。

SPI（10(SS)，11(MOSI)，12(MISO)，13(SCK)）：SPI通信接口。

模拟输入A0到A5、A6到A11：每一路具有10位的分辨率（即输入有1024个不同值），默认输入信号范围为0到5V，可以通过AREF调整输入上限。除此之外，有些引脚有特定功能

AREF：模拟输入信号的参考电压。

Reset：信号为低时复位单片机芯片。

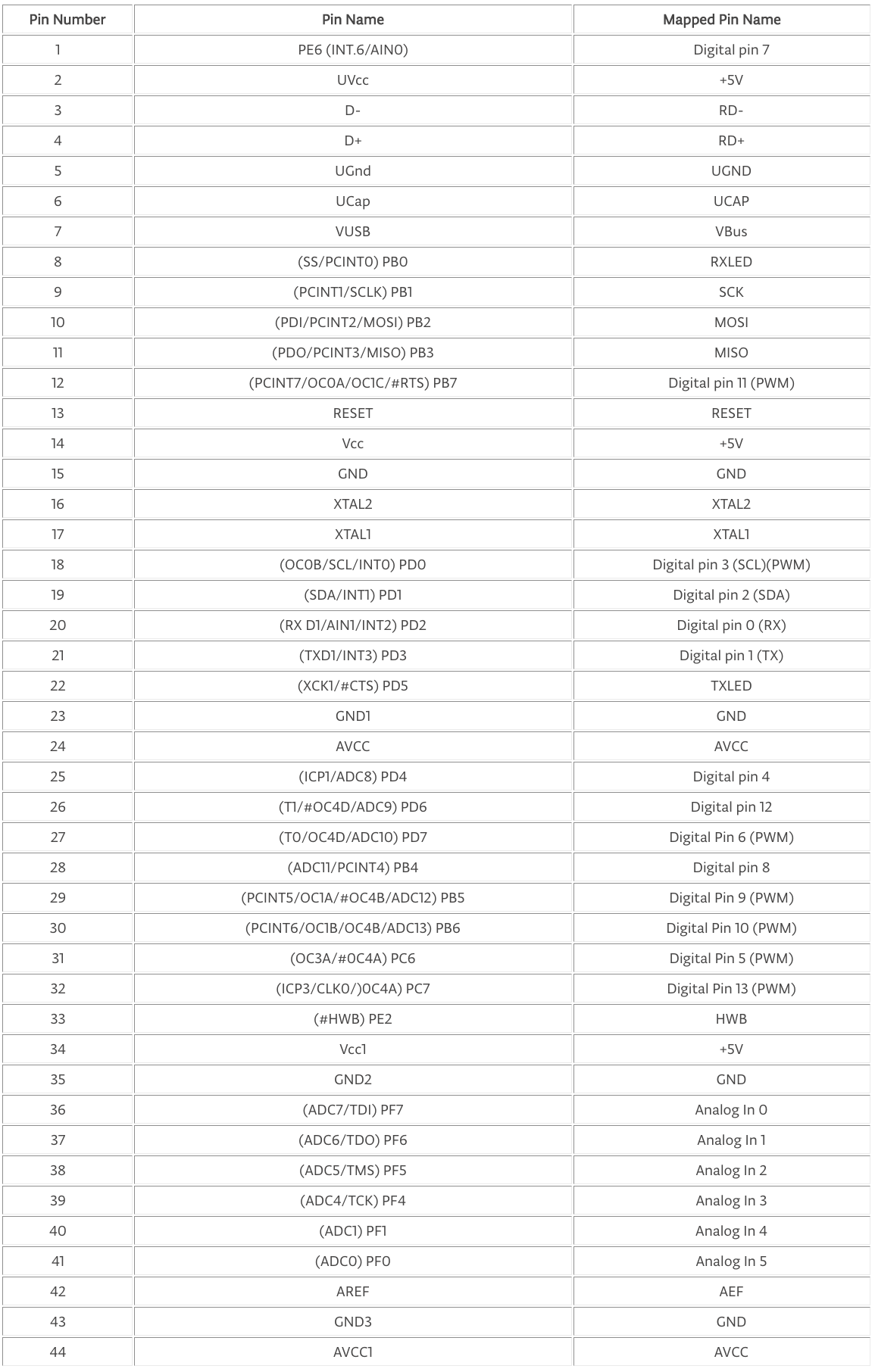

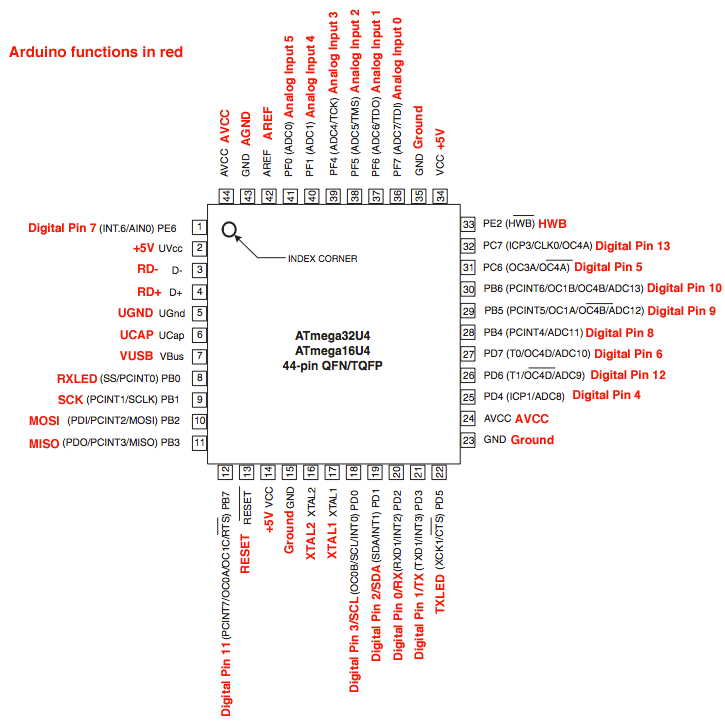

管脚映射

串口：ATmega32U4内置的UART可以通过数字口0（RX）和1（TX）与外部实现串口通信；ATmega32U4可以访问数字口实现USB上的虚拟串口。

TWI（兼容I2C）接口
