ULN2803A

ULN2803A
基本信息
描述:ULN2803A器件是一个50 V,500 mA达林顿晶体管阵列。 该器件由八个NPN达林顿对组成,这些对具有高压输出和用于切换电感性负载的共阴极钳位二极管。 每个达林顿对的集电极电流额定值为500 mA。 达林顿对可以并联连接以提高电流容量。
器件类别:晶体管

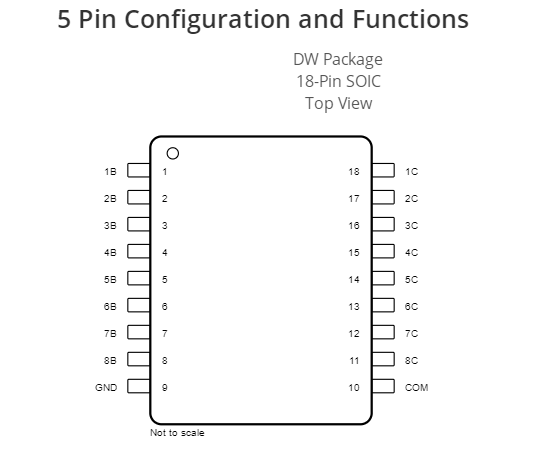

产品图片
产品结构框图
逻辑图
产品特性

+ 500mA额定集电极电流(单路输出) + 高压输出:50 V + 输出钳位二极管 + 输入兼容各种类型的逻辑

产品应用

+ 继电器驱动器 + 锤子司机 + 灯驱动器 + 显示驱动器(LED和气体放电) + 线路驱动器 + 逻辑缓冲器 + 步进马达 + 网络摄像机 + 暖通空调阀和LED点矩阵

设计工具
库/模型
CAD库文件
Darlington Transistors Driver
TOSHIBA - ULN2803APG - DARLINGTON ARRAY 8NPN, DIP18, 50V
Darlington Transistors TRANSISTOR ARRAYS
Darlington Transistors Darlington Transistr Array
ULN Series 50V 500 mA Integral Suppression Diode Eight Darlington
Darlington Transistor Array 18-SOIC -40 to 85
Darlington Transistor Array 18-SOIC -40 to 85
Darlington Transistor Array 18-SOIC -40 to 85
ULN Series 50V 500 mA Integral Suppression Diode Eight Darlington Array - DIP-18
# Ic, Uln2803an, Dip-18, Darlington Transistor Array<a
Integrated Circuit
设计参考
参考设计简述

我们的集成电路和参考设计可帮助您创建伺服驱动器控制模块,实现对伺服电机的精确、平稳和高效控制。实时控制、强大的处理能力、精确的模拟信号链和稳健的收发器有助于运行快速控制算法和编码器接口。

评估板型号:BOOSTXL-ULN2003
评估板图片
评估板介绍

BOOSTXL-ULN2003 是一款 2A 步进电机驱动器套件,具有 TI 的 ULN2003A 双极晶体管阵列和 CSD1751Q2 NexFET™ 的特性。此 BoosterPack™ 包含驱动最多 2 个步进电机或 8 个通道所需的一切资源,具有最高 30V 电压并支持串行和并行接口。此设计具有 SN74HC595 移位寄存器的特性,可实现串行通信,从而减少所采用的 GPIO 数量。此板载开关还可具有并行接口,可直接控制电机 1 或电机 2 的每个通道。BOOSTXL-ULN2003 非常适合想要详细了解步进电机驱动和甚至具有高电压来源设计的人士。此套件旨在根据 LaunchPad Pinout 标准兼容所有 TI LaunchPad,同时为采用 MSP430G2553 的 MSP-EXP430G2 LaunchPad 提供主要软件/固件支持。此套件还与适用于物联网 (IoT) 项目的 TI CC3100BOOST SimpleLink™ Wi-Fi® BoosterPack™ 兼容。

特性

+ 适用于模拟和 MCU 的 3.3V、5V 至 30V 可选分离轨电源 + 支持最高 2.5A 的峰值总电流、每通道 500mA 的电流(多达 8 个通道) + 具有每个通道的直接接口或串行移位寄存器可寻址输入 + 采用超小尺寸的完整步进电机驱动器级 (17.46mm x 22.23mm) + 可与任何启用 Launchpad 和 Lauchpad XL 的 TI 处理器配合使用(MSP430G2、MSP432P401、MSP430FR、CC3200、CC2650 等)
