AD9708
器件型号
基本信息
描述：AD9708属于TxDAC™系列高性能、低功耗CMOS数模转换器(DAC)的8位分辨率产品。
器件类别：数模转换器（DAC）
产品图片

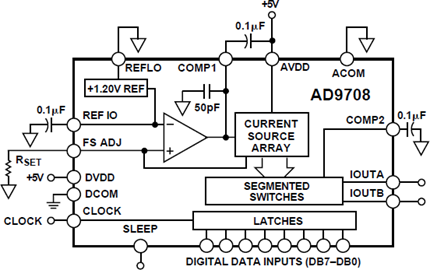

产品结构框图
产品特性
+ 引脚兼容的TxDAC产品系列 + 更新速率：125 MSPS + SINAD（5 MHz输出）：50 dB + 差分电流输出 + 8 位分辨率 线性度： 1/4 LSB DNL ；1/4 LSB INL
主要参数
+ 功耗：175 mW（5 V至45 mW，3 V） + 供应电压：AVDD5 2.7 5.0 5.5 V；DVDD 2.7 5.0 5.5 V + 参考电压漂移±50ppm /℃ + 工作温度范围：-40 +85℃
产品应用
+ 仪器仪表和测量 + 安防和监控 + 通信 + 工业自动化
封装

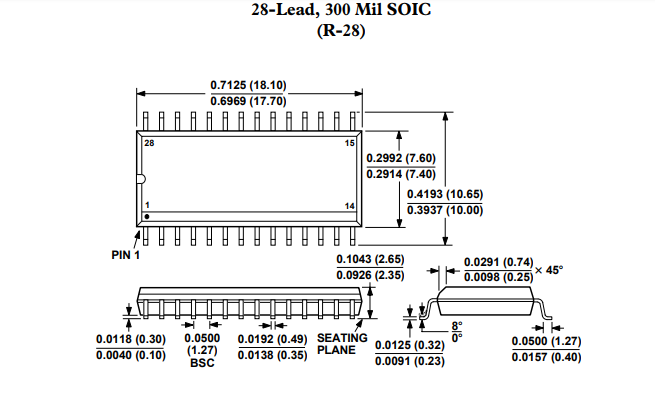

SOIC封装

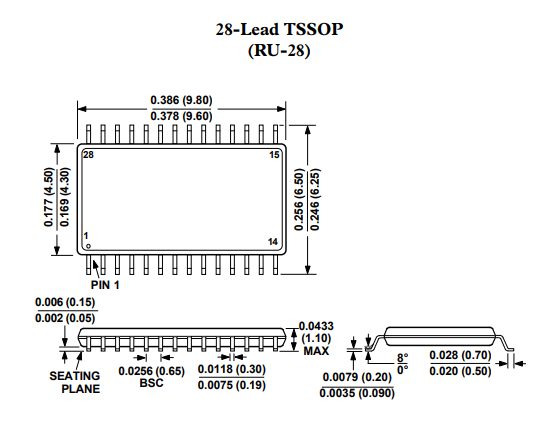

TSSOP封装
资源链接
文章
技术文章
FPGADesigner
设计工具
库/模型
CAD库文件
Ultralibrian库文件
SnapEDA库文件
评估板信息（可以多个）
评估板型号：EVAL-AD9708
评估板图片
评估板介绍
评估板包括电阻、变压器、变换器的运放负载和休眠模式操作，降低功耗。更大的增益精度，也可以使用外部参考转换器。 评估板数字输入是专为直接从各种驱动器词发电机。查看输入连接器发电机将看到一个高阻抗负载通过小系列电阻。它输出是用来驱动的电阻负载和变压器。
