AM3358—基于ARMCortex-A8内核的Sitara处理器
收藏
分享
脑图
AM3358
基本信息
描述：AM335x 微处理器基于 ARM Cortex-A8 处理器，在图像、图形处理、外设以及 EtherCAT 和 PROFIBUS 等工业接口选项方面得到了增强。
器件类别：微控制器 (MCU) 和处理器
产品图片

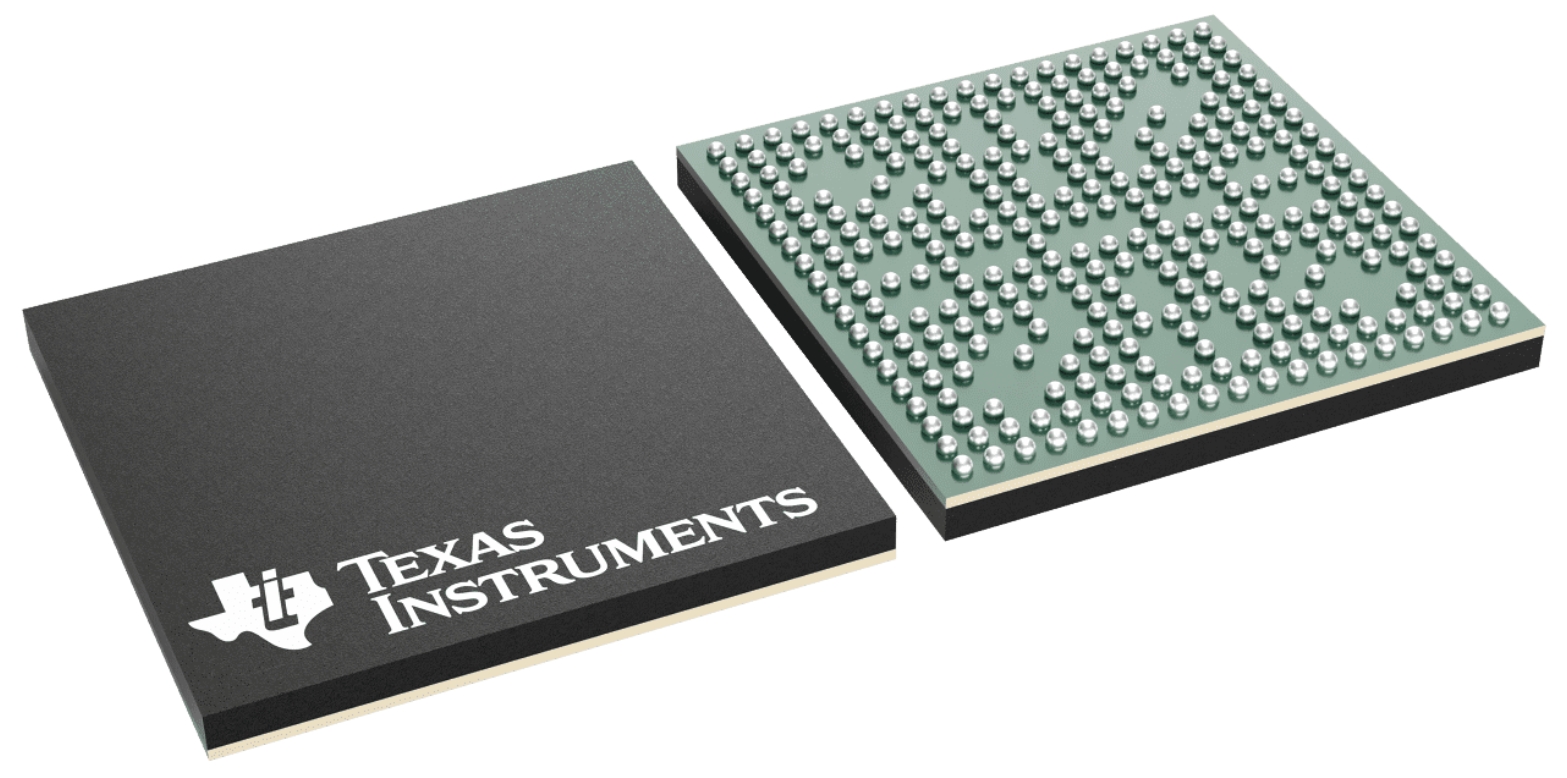

298-pin (ZCE) package image

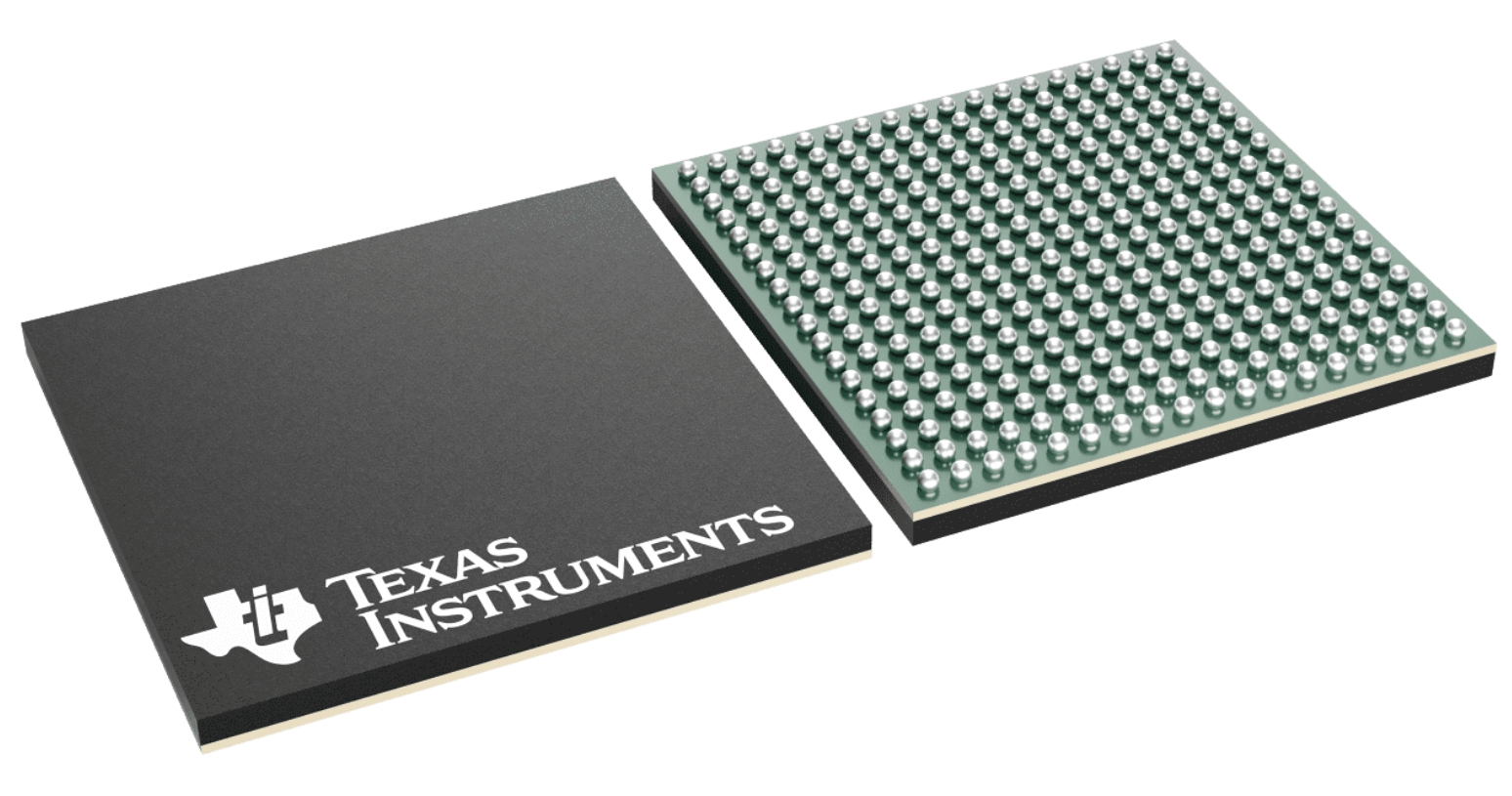

324-pin (ZCZ) package image

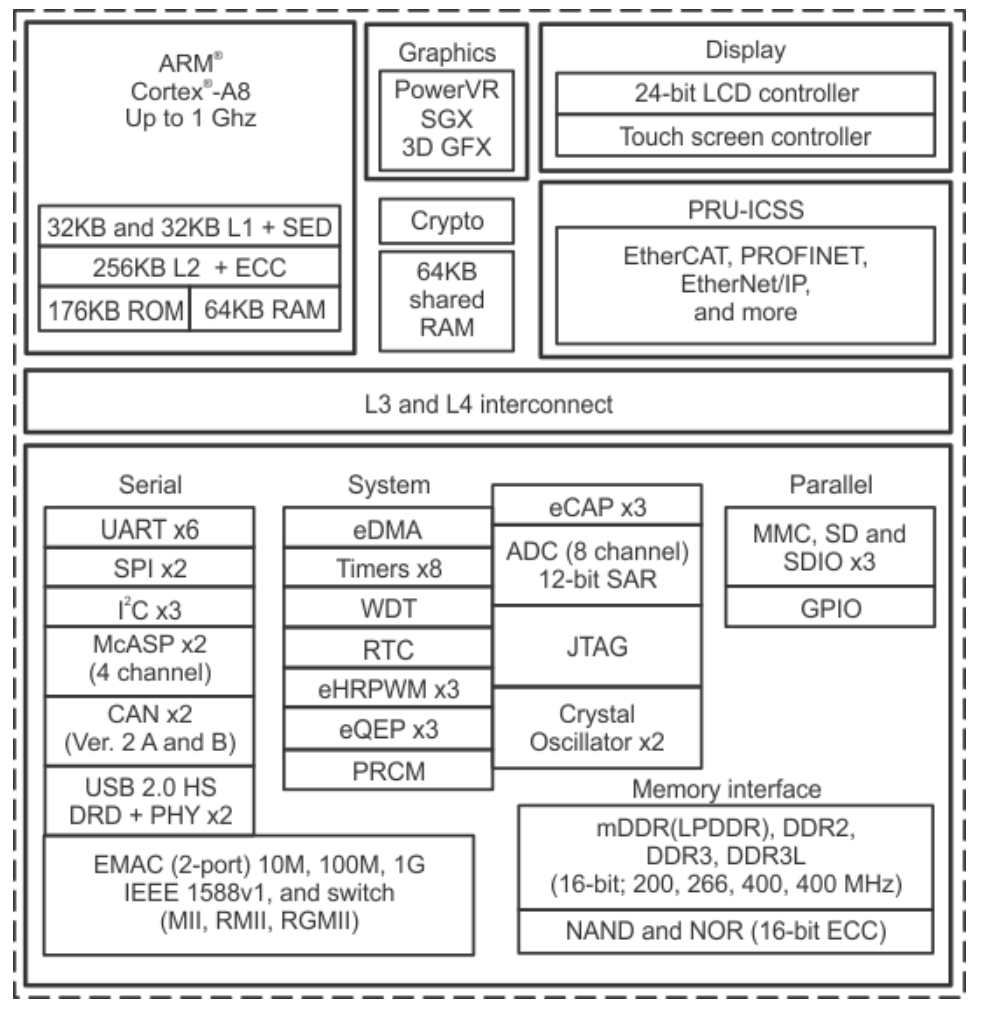

产品结构框图
产品特性
高达 1GHz Sitara™ ARM® Cortex®-A8 32 位精简指令集计算机 (RISC) 处理器
NEON™单指令流多数据流 (SIMD) 协处理器
32KB L1 指令和 32KB 带有单位检错（奇偶校验）的数据缓存
带有错误校正码 (ECC) 的 256KB L2 缓存
176KB 片载启动 ROM
64KB 专用 RAM
仿真和调试 - JTAG
中断控制器（最多可控制 128 个中断请求）
片上存储器（共享 L3 RAM）
64KB 通用片上存储器控制器 (OCMC) 随机存取存储器 (RAM)
可访问所有主机
支持保持以实现快速唤醒
外部存储器接口 (EMIF)
mDDR(LPDDR)、DDR2、DDR3、DDR3L 控制器：
mDDR：200MHz 时钟（400MHz 数据速率）
DDR2：266MHz 时钟（532MHz 数据速率）
DDR3：400MHz 时钟（800MHz 数据速率）
DDR3L：400MHz 时钟（800MHz 数据速率）
16 位数据总线
1GB 全部可寻址空间
支持一个 x16 或两个 x8 存储器件配置
通用存储器控制器 (GPMC)
灵活的 8 位和 16 位异步存储器接口，具有多达七个片选（NAND、NOR、复用 NOR 和 SRAM）
使用 BCH 代码，支持 4 位、8 位或 16 位 ECC
使用海明码来支持 1 位 ECC
错误定位器模块 (ELM)
与 GPMC 一起使用时，可通过 BCH 算法确定所生成的伴随多项式中数据错误的地址
根据 BCH 算法，支持 4 位、8 位和 16 位每 512 字节块错误定位
可编程实时单元子系统和工业通信子系统 (PRU-ICSS)
支持的协议如 EtherCAT®、PROFIBUS、PROFINET、EtherNet/IP™ 等
2个可编程实时单元(PRU)
32位可运行在200MHz的负载/存储RISC处理器
8KB 带有单位检错（奇偶校验）的指令 RAM
8KB 带有单位检错（奇偶校验）的数据 RAM
具有 64 位累加器的单周期 32 位乘法器
增强型 GPIO 模块为外部信号提供移入/移出支持以及并行锁断
12KB 带有单位检错（奇偶校验）的共享 RAM
三个 120 字节寄存器组，可被每个 PRU 访问
用于处理系统输入事件的中断控制器 (INTC)
用于将内部和外部主机连接到 PRU-ICSS 内部资源的本地互连总线
PRU-ICSS 内的外设：
一个带有流控制引脚的通用异步收发器 (UART) 端口，支持高达 12Mbps 的数据速率
一个增强型捕捉 (eCAP) 模块
2 个支持工业用以太网的 MII 以太网端口，例如EtherCAT
1 个 MDIO 端口
电源、复位和时钟管理 (PRCM) 模块
控制待机模式和深度休眠模式的进入和退出
负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序
时钟
集成了 15MHz 至 35MHz 的高频振荡器，用于为各种系统和外设时钟生成参考时钟
支持子系统和外设的单独时钟使能和禁用控制，帮助降低功耗
五个用于生成系统时钟的 ADPLL（MPU 子系统、DDR 接口、USB 和外设 [MMC 和 SD、UART、SPI、I2C]、L3、L4、以太网、GFX [SGX530]、LCD 像素时钟）
电源
两个不可切换的电源域（实时时钟 [RTC] 和唤醒逻辑 [WAKEUP]）
三个可切换的电源域（MPU 子系统 [MPU]、SGX530 [GFX]、外设和基础设施 [PER]）
执行 SmartReflex™ 2B 类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节 [AVS]）
动态电压频率缩放 (DVFS)
实时时钟 (RTC)
实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息
内部 32.768kHz 振荡器，RTC 逻辑和 1.1V 内部低压降稳压器 (LDO)
独立的加电复位 (RTC_PWRONRSTn) 输入
用于外部唤醒事件的专用输入引脚(EXT_WAKEUP)
可编程警报可用于生成 PRCM 内部中断（用于唤醒）或 Cortex-A8 内部中断（用于事件通知）
可编程警报可与外部输出 (PMIC_POWER_EN) 一起用来使能电源管理 IC，从而恢复非 RTC 电源域
外设
最多两个带集成 PHY 的 USB 2.0 高速 DRD（双角色器件）端口
多达两个工业千兆位以太网 MAC（10、100 和 1000Mbps）
多达 2 个控制器局域网 (CAN) 端口
多达两个多通道音频串行端口 (McASP)
最多 6 个 UART
多达两个主从 McSPI 串行接口
多达三个 MMC、SD 和 SDIO 端口
多达三个 I2C 主从接口
标准模式（高达 100kHz）
快速模式（高达 400kHz）
多达四组通用 I/O (GPIO) 引脚
每组包含 32 个 GPIO 引脚（与其他功能引脚复用）
GPIO 引脚可作为中断输入（每组多达两个中断输入）
多达三个外部直接存储器访问 (DMA) 事件输入也可用作中断输入
8 个 32 位通用计时器
一个安全装置计时器
SGX530 3D 图形引擎
LCD 控制器
12 位逐次逼近寄存器 (SAR) ADC
多达三个 32 位 eCAP 模块
多达三个增强型高分辨率 PWM 模块 (eHRPWM)
调试接口支持
用于 ARM（Cortex-A8 和 PRCM）和 PRU-ICSS 调试的 JTAG 和 cJTAG
DMA
片上增强型 DMA 控制器 (EDMA) 搭载三个第三方传送控制器 (TPTC) 和一个第三方通道控制器 (TPCC)，支持多达 64 个可编程逻辑通道和 8 个 QDMA 通道。EDMA 用于：
向/从片上存储器传送
向/从外部存储器（EMIF、GPMC 和从外设）传送
处理器间通信 (IPC)
集成了基于硬件的 IPC 邮箱，以及用于 Cortex-A8、PRCM 和 PRU-ICSS 之间进程同步的 Spinlock
主要参数
Arm CPU：1×Arm Cortex-A8
Arm (max) (MHz)：600, 800, 1000
协处理器：PRU-ICSS
CPU ：32-bit
图形加速：1×3D
显示类型：1×LCD
通信协议：EtherNet/IP, Ethernet, Profibus, Profinet, Sercos
以太网MAC：2-Port 10/100 PRU EMAC, 2-Port 1Gb switch
硬件加速器：PRU-ICSS, SGX530 Graphics, Security Accelerator
功能特性：General purpose, Networking
操作系统：Linux, RTOS
安全性：加密、设备身份识别
Rating：Catalog
电源解决方案：TPS65216, TPS65218D0
工作温度范围(°C) ：-40~105
产品应用
游戏外设
联网贩售机
家庭和工业自动化
电子秤
消费类医疗器械
教育控制台
打印机
高级玩具
智能收费系统
封装

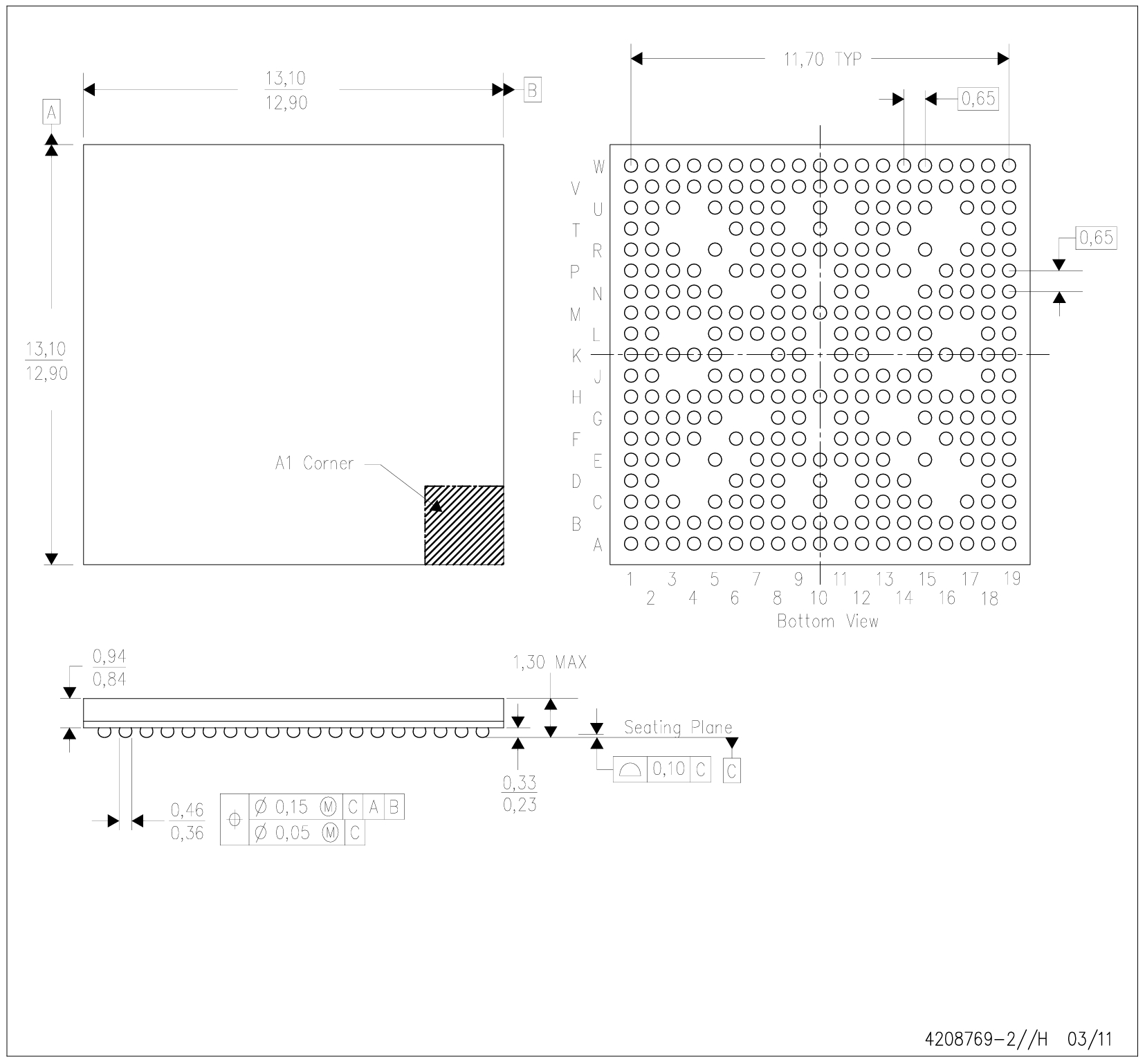

298 引脚 S-PBGA-N298 过孔通道封装（后缀 ZCE），0.65mm 焊球间距

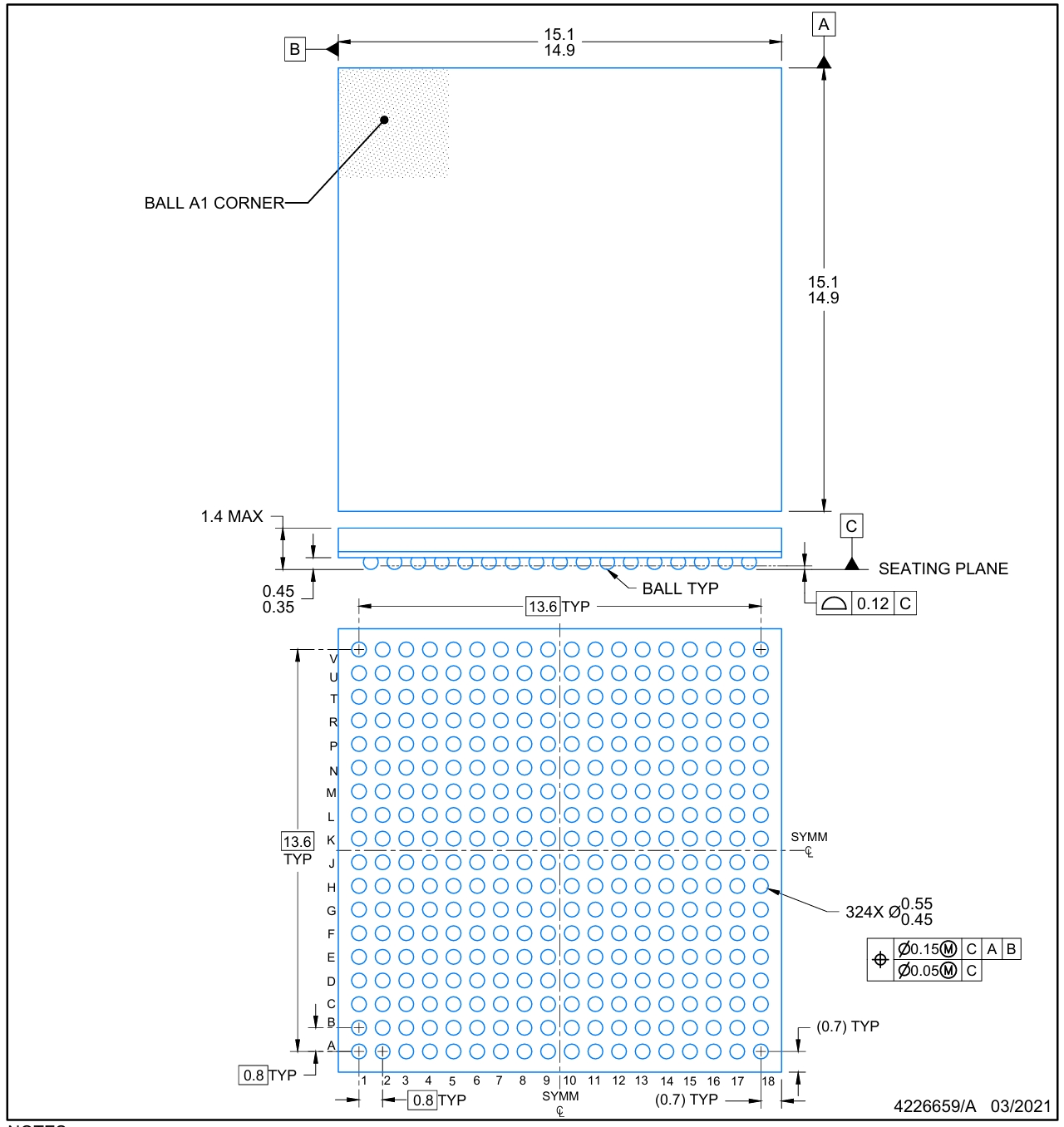

324 引脚 S-PBGA-N324 封装（后缀 ZCZ），0.80mm 焊球间距
资源链接
用户指南
应用手册
文章
技术文章
微信公众号文章
作者：充电宝
作者：Tronlong创龙科技
其它技术交流渠道
设计工具
库/模型
CAD库文件
Ultralibrian库文件
参考设计：TIDEP-01013
简介：此参考设计展示了处理器 SDK Linux 在 Sitara AM335x 处理器上运行、毫米波 SDK 在 IWR6843ISK 上运行的自然手势识别和存在检测。此设计展示了手势控制 HMI（人机界面）的功能，毫米波传感器可在此 HMI 中检测是否存在手势并对自然手势进行分类，然后将其发送给 Sitara AM335x 传感器，而传感器使用此信息来驱动 Linux 下运行的 GUI 应用。此设计汇集了加强版处理器 SoC 和传感器，并构建了嵌入式手势控制 HMI。
成品图片
评估板信息
评估板图片
评估板介绍：TMDSICE3359— AM3359 工业通信引擎
可控制 PRU 或双端口 GbE 交换机的以太网端口
板载 OLED 显示
DDR3 存储器
支持高达 32Mb 的更大 NOR 闪存
工业通信模块
适用于传感器和输入/输出 (I/O) 系统的工业通信接口
工业通信网关
具有集成通信的工业驱动
电机反馈系统
评估板图片
评估板介绍
具有集成开关的双千兆位以太网端口：可用于开关模式、双 MAC 模式和网关模式这三种工作模式。
DDR3：设计采用 DDR3，可降低 BOM 成本并提高内存吞吐量。
4.3 英寸 LCD 触摸屏：电阻式触摸 LCD，可通过板载加速计支持旋转和倾斜功能。
用户指南
应用手册
评估板图片
评估板介绍：借助 AM335x 评估模块 (EVM)，开发人员可立即开始评估 AM335x 处理器系列并开始构建适用于工厂自动化、楼宇自动化、电网基础设施等的应用。
AM3358 ARM 处理器
1GB DDR3
TPS65910 电源管理 IC
7” 触摸屏 LCD
