LMK5B33216——具有集成式 2.5GHz 体声波 VCO、16 路输出、三个 DPLL 和 APLL 的网络同步器

脑图

LMK5B33216

基本信息

描述：LMK5B33216 是一款高性能网络同步器和抖动清除器，具有小于 5ns 的计时精度（D 类）

厂商：TI

器件类别

时钟抖动清除器和同步器

产品图片

产品功能框图

产品特性

基于 BAW VCO 的超低抖动以太网时钟

频率为 312.5MHz 时 RMS 抖动典型值为 42fs/最大值为 60fs

频率为 156.25MHz 时 RMS 抖动典型值为 47fs/最大值为 65fs

3 个高性能数字锁相环 (DPLL) 与模拟锁相环 (APLL) 配对

可编程 DPLL 环路带宽范围为 1mHz 至 4kHz

DCO 频率调节步长 < 1ppt

2 个差分或单端 DPLL 输入

1Hz (1PPS) 至 800MHz 输入频率

数字保持和无中断切换

16 个采用可编程 HSDS/LVPECL、LVDS 和 HSCL 输出格式的差分输出

当配置 6 个 LVCMOS 频率输出时，最多总共 20 个频率输出

支持可编程摆幅和共模的 1Hz (1PPS) 至 1250MHz 输出频率

符合 PCIe 第 1 代到第 6 代标准

I2C 或 3 线/4 线 SPI 接口

主要参数

功能：网络时钟同步器

输出通道数：16

RMS 抖动 (fs)：47

输出频率(Min) (MHz)：1.00E-06

输出频率（Max)（MHz)：3000

输入类型：LVCMOS、LVDS、LVPECL、HCSL、XTAL

输出类型：LVDS、CML、LVPECL、LVCMOS

电源电压 (Min) (V)：3.135

电源电压（Max)(V）:3.465

工作温度范围 (C)：-40 ~ 85

产品应用

有线网络

数据中心间/内部互连

计时卡

线路卡

固定卡

SyncE (G.8262)、SONET/SDH（Stratum 3/3E、 G.813、GR-1244、GR-253）、IEEE 1588 PTP 辅助时钟

56G/112G PAM-4 串行器/解串器的抖动消除、漂移衰减和基准时钟生成

100G-800G 数据中心交换机、核心路由器、边缘路由器、WLAN

数据中心和企业级计算

智能网络接口卡 (NIC)

光传输网络 (OTN G.709)

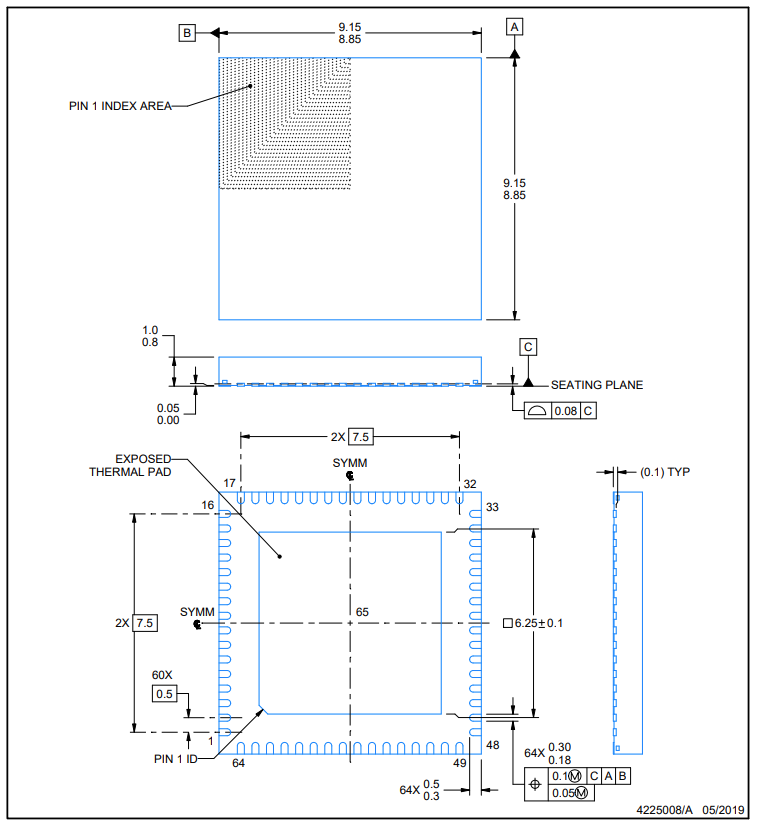

封装

资源链接

产品页面

数据手册

LMK5B33216 适用于基于以太网的网络应用且具有 BAW VCO 的 3 DPLL、3 APLL、2 路输入、16 路输出网络同步器数据表

用户指南

LMK5B33216 编程人员指南

其它技术交流渠道

TI E2E™ 设计支持论坛

设计工具

库/模型

CAD库文件

官网库文件

评估板信息

评估板型号

LMK5B33216EVM

评估板图片

评估板介绍：适用于 LMK5B33216 具有 BAW VCO 的 16 路输出、3 个 DPLL 和 APLL 网络同步器的评估模块

特性

三个具有可编程带宽的 DPLL 和三个可灵活生成时钟的分数 APLL

DPLL 有两个基准输入，可支持无中断切换和保持

16 个输出时钟 - 由大容量声波 (BAW) 驱动的输出可实现低于 50fs 的均方根 (RMS) 相位抖动（12kHz 至 20MHz）

灵活的振荡器源 - 板载 TCXO，或其他晶体振荡器 (XO)、温度补偿晶体振荡器 (TCXO)、恒温晶体振荡器 (OCXO) 的几种类型之一，或外部 SMA 输入选项

用于定制启动时钟配置的片上电可擦除可编程只读存储器 (EEPROM)

用户指南

LMK5B33216EVM User's Guide
