ADG619——单通道单刀双掷开关
收藏
分享
脑图
ADG619
基本信息
描述：具有低功耗和高开关速度特性的双电源模拟开关
器件类别：模拟开关芯片
产品图片（RM-8）
产品功能框图
产品特性
ADG619为单芯片CMOS单刀双掷(SPDT)开关。接通时，各开关在两个方向的导电性能相同。
具有4 Ω的低导通电阻，通道间导通电阻匹配为0.7 Ω。此外还具有低功耗和高开关速度特性。
开关方式为先开后合式，从而可防止开关通道时发生瞬时短路。
轨到轨工作
TTL/CMOS兼容型输入
单/双电源操作
主要参数
导通电阻：6.5 Ω（最大值）
导通电阻平坦度：0.8 Ω（最大值）
2.7 V至5.5 V单电源供电
±2.7 V至±5.5 V双电源供电
8引脚SOT-23、8引脚MSOP
典型功耗：<0.1 μW
最低工作温度 -40°C
最高工作温度 +85°C
尺寸：3 x 3 x 0.85mm
产品应用
自动测试设备
电源路由
通信系统
数据采集系统
采样保持系统
航空电子
继电器替代方案
电池供电系统
封装

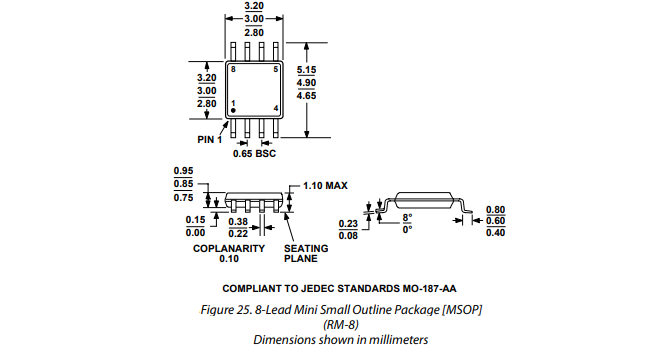

封装1（RM-8）

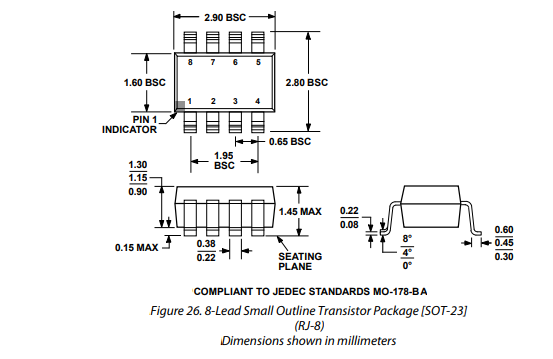

封装2（RJ-8）
资源链接
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息

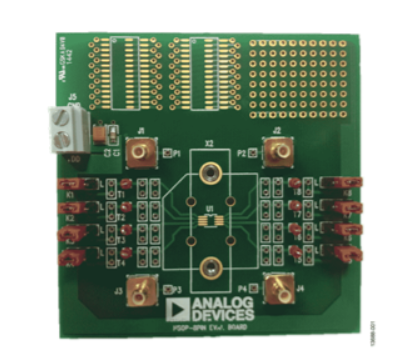

评估板图片
评估板介绍
8引脚MSOP评估板
利用夹子，可轻松更换主器件
利用金引脚连接器，可添加无源元件
SMB连接器用于信号输入/输出
板上具有额外空间，便于原型开发
购买渠道
邮箱：distribution.literature@analog.com
现货分销商网站购买
